Вопрос-ответ

I. Введение

В июле 2025 года компания NDI® выпустила Advanced SDK версии 6.2, а интегрированный маршрутизатор NDI Router внёс революционные изменения в управление видеосигналами. Благодаря этой функции пользователям больше не нужно полагаться на традиционные аппаратные системы маршрутизации. Вместо этого они могут настроить маршрутизацию сигналов с помощью виртуального коммутатора для эффективного управления источниками видеосигнала NDI. Пользователи декодеров Magewell Pro Convert могут получить доступ к этой функции, обновив прошивку своего устройства до  версии 1.2.213 . В этой статье мы поделимся пошаговым руководством по использованию этой новой функции.

II. Подготовка оборудования и окружающей среды

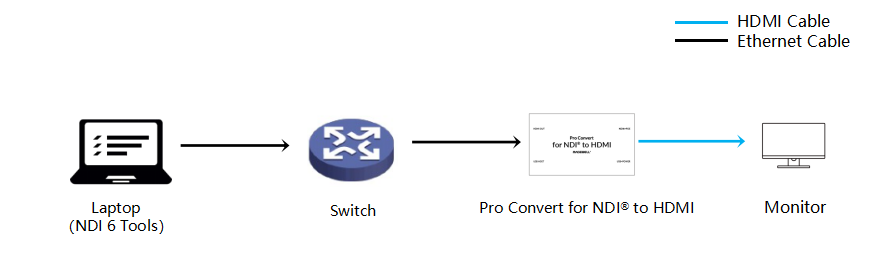

Вам понадобится следующее оборудование:

• ПК с установленными инструментами NDI 6: в этой статье в качестве примера приводится компьютер на базе Windows, но инструменты NDI 6 также совместимы с macOS.
• Декодер серии Magewell Pro Convert: в этой статье в качестве примера используется Pro Convert для преобразования NDI в HDMI (далее именуемый «декодер»).
• Коммутатор и монитор Ethernet: для настройки тестовой сетевой среды.
• Кабели Ethernet и HDMI: для подключения устройств.

III. Подробные шаги

(i) Работа программного интерфейса

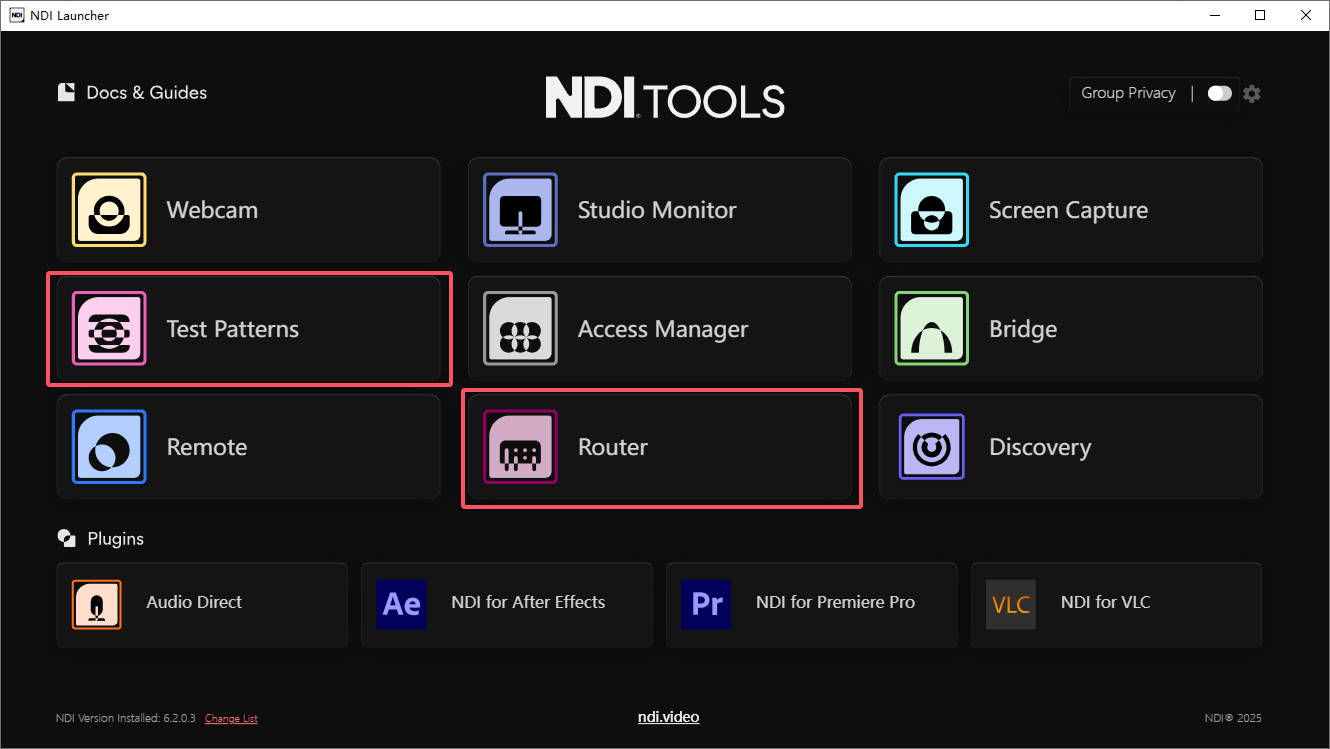

1. Откройте инструменты NDI 6 : В интерфейсе инструментов NDI 6 последовательно откройте инструменты «Тестовые шаблоны» (в качестве отправителя NDI) и «Маршрутизатор». Это отправная точка для построения цепочки передачи сигналов. Инструмент «Тестовые шаблоны» генерирует тестовые сигналы, что облегчает последующее наблюдение и проверку эффектов передачи сигналов.

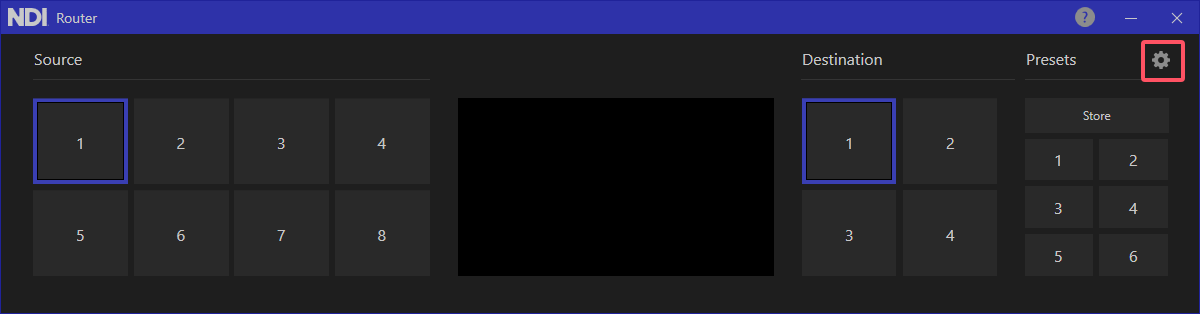

1. Настройка маршрутизатора : маршрутизатор NDI может управлять до 64 источников и 64 пунктов назначения. Чтобы настроить маршрутизатор, нажмите на значок шестерёнки в правом верхнем углу приложения, чтобы активировать режим конфигурации.

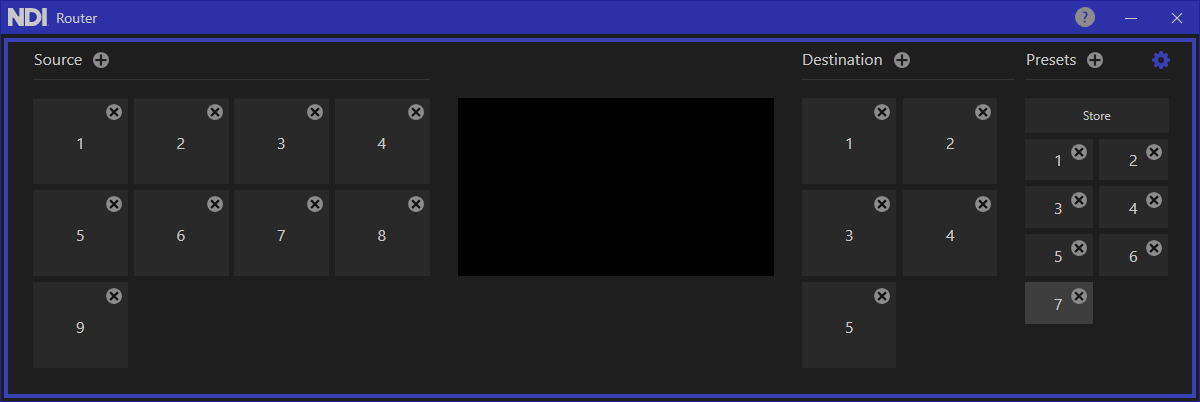

После активации режима конфигурации вы можете гибко добавлять или удалять источники сигнала, пункты назначения и предустановки, нажимая на значок «+» справа от каждой метки и на значок «X» в правом верхнем углу от цифр, чтобы адаптироваться к различным сценариям.

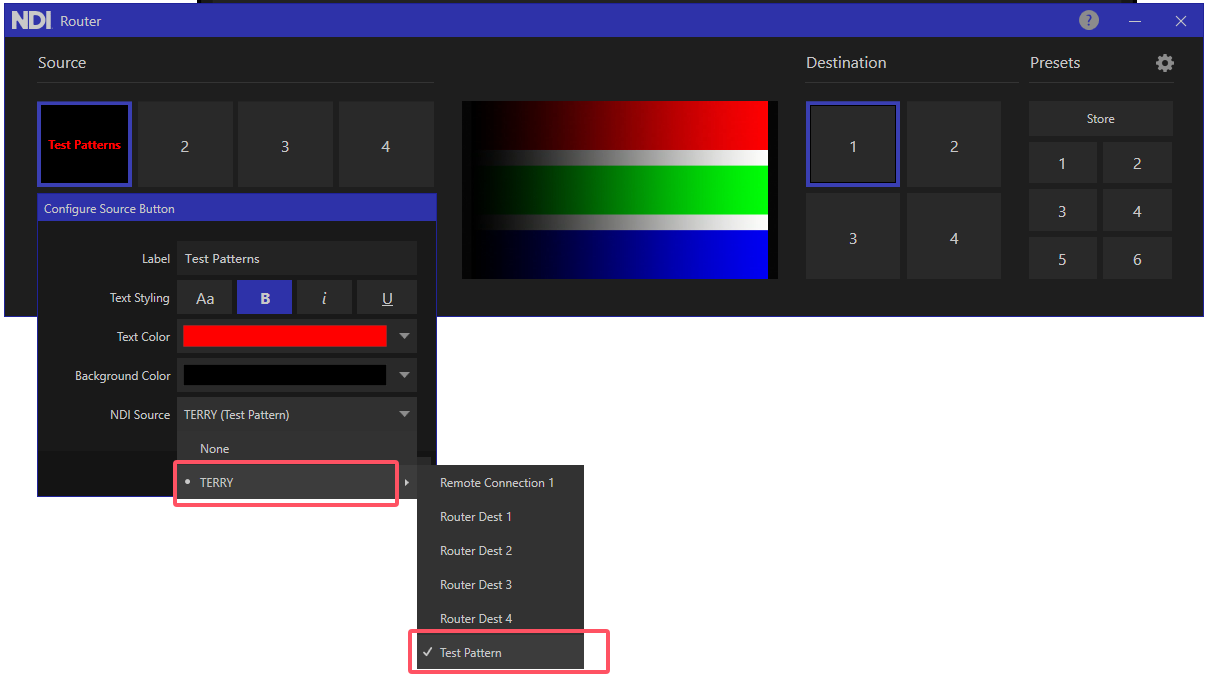

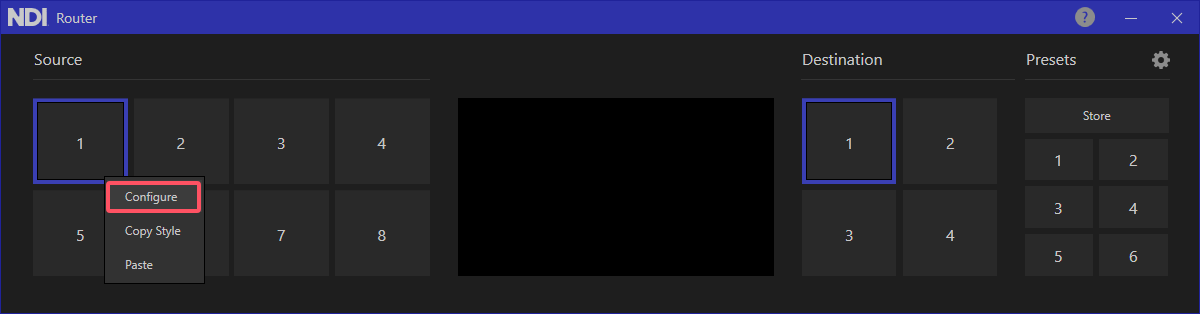

1. Настройте источник сигнала : наведите указатель мыши на значок источника сигнала «1» в разделе «Источник», затем щелкните правой кнопкой мыши и выберите «Настроить». В открывшемся интерфейсе настройки задайте параметры источника сигнала (имя, шрифт, размер шрифта и т. д.), а затем в раскрывающемся списке «Источник NDI» выберите видеопоток NDI, отправленный из раздела «Тестовые шаблоны».

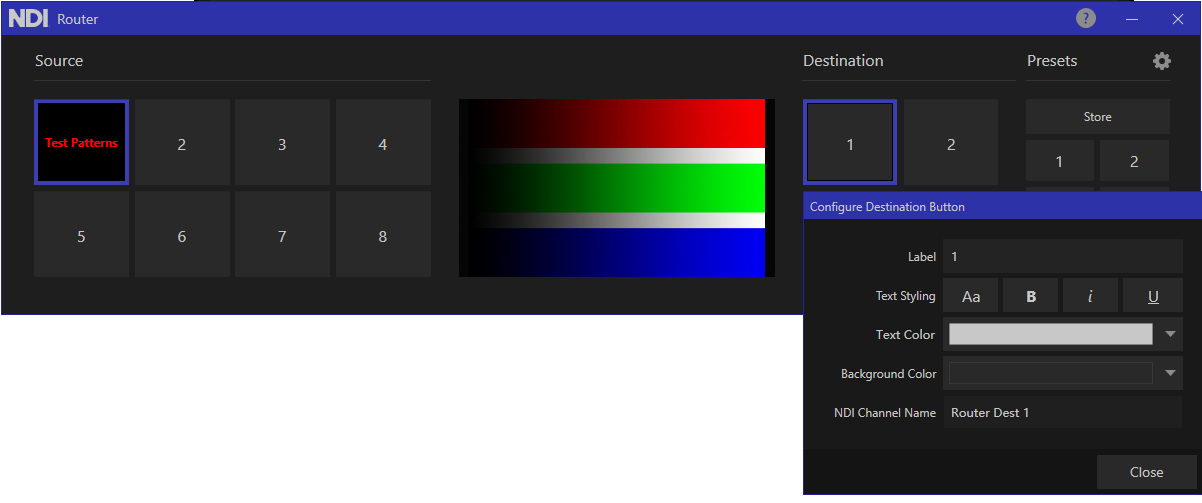

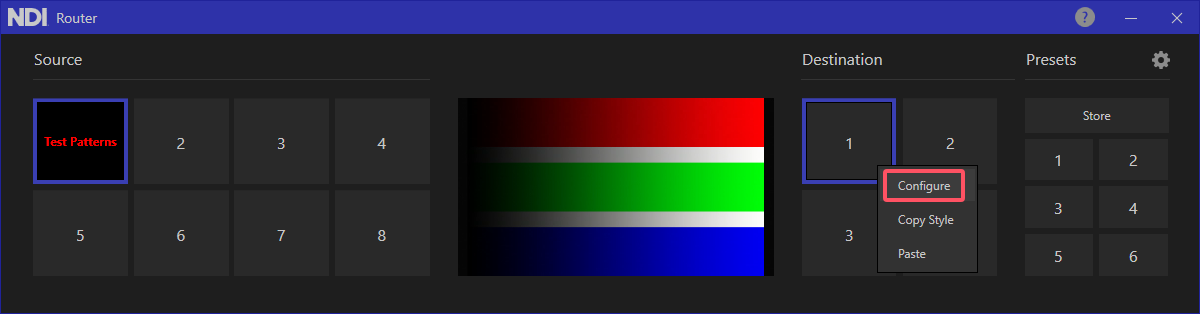

1. Настройте виртуальный выход: наведите указатель мыши на значки источников сигнала «1» и «2» в разделе «Назначение», щёлкните правой кнопкой мыши и выберите «Настроить». Затем снова задайте имя виртуального выхода, размер шрифта и имя канала виртуального выхода NDI в соответствии с вашими потребностями. Затем сначала щёлкните значок «1» в разделе «Назначение», а затем выберите «Тестовые шаблоны», чтобы направить созданный виртуальный маршрутный выход NDI «1» (например, «Маршрутизатор Назначения 1»). Аналогичным образом можно направить сигнал NDI на любой выход.

(ii) Операция декодера

1. Войдите в веб-интерфейс : войдите в веб-интерфейс декодера Magewell Pro Convert и выберите «Источник» → «ИСТОЧНИКИ NDI» в строке меню. На этом этапе вы увидите виртуальные выходные каналы, созданные в маршрутизаторе NDI, например, «Маршрутизатор Dest 1» и «Маршрутизатор Dest 2».

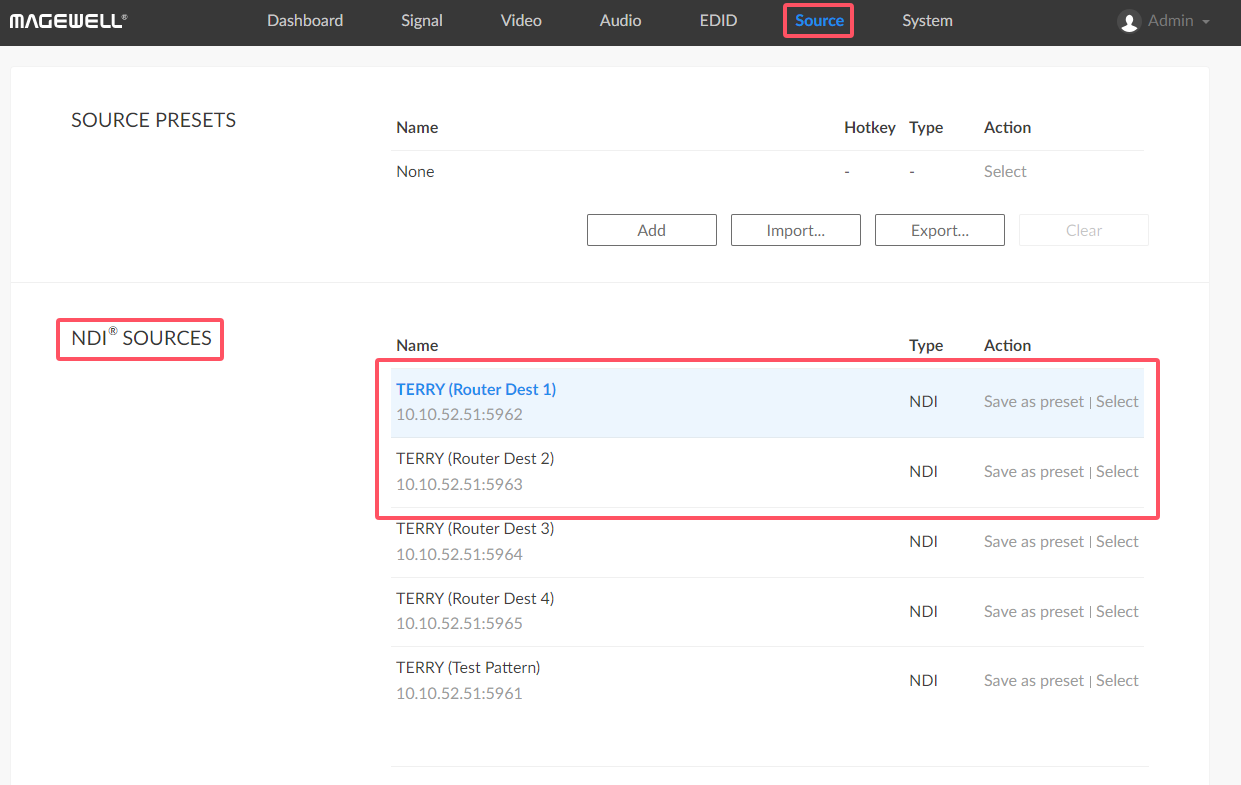

1. Выберите источник сигнала : нажмите «Router Dest 1» или «Router Dest 2», чтобы декодировать выходной сигнал NDI с тестовых шаблонов и преобразовать его в HDMI-сигнал, выводимый на монитор. Таким образом, вы сможете чётко видеть сигнал, выходящий с маршрутизатора NDI, и проверить его целостность.

IV. Резюме

Выполнив описанные выше действия, вы успешно создали эффективную и гибкую систему управления и передачи видеосигналов NDI с помощью декодера Magewell Pro Convert и маршрутизатора NDI. Такое сочетание упрощает управление несколькими источниками видеосигнала NDI, обеспечивая надежную техническую поддержку для различных сценариев профессионального видеопроизводства.

I. Введение

В июле 2025 года компания NDI® официально выпустила NDI Advanced SDK версии 6.2, включающий оптимизированные механизмы обнаружения декодеров с помощью функции NDI Discovery. Это обновление позволяет пользователям удобно отслеживать состояние своих декодеров и легко переключать потоки NDI между кодерами и декодерами. Пользователи декодеров Magewell Pro Convert могут получить доступ к этой функции, обновив прошивку своего устройства до версии 1.2.213 . В этой статье мы предоставим пошаговое руководство по использованию этой новой функции.

Инструмент NDI Discovery, интегрированный в NDI 6 Tools, работает совместно с Discovery Server, предоставляя пользователям интуитивно понятное решение для визуализации и управления устройствами. Он наглядно отображает всю информацию о зарегистрированных NDI-отправителях, включая имена устройств, IP-адреса, порты потоков и многое другое. Кроме того, он группирует активные приёмники по имени хоста, что позволяет легко определить, какие системы прослушивают потоки. Инструмент также поддерживает настройку или обновление IP-адреса и порта Discovery Server, что позволяет быстро проверять состояние соединения и значительно упрощает настройку и устранение неполадок в рабочих процессах NDI.

II. Подготовка оборудования и окружающей среды

Вам понадобится следующее оборудование и среда:

• ПК с установленными инструментами NDI 6: в этой статье в качестве примера приводится компьютер на базе Windows, но инструменты NDI 6 также совместимы с macOS.
• Декодер серии Magewell Pro Convert: в этой статье в качестве примера используется Pro Convert для преобразования NDI в HDMI (далее именуемый «декодер»).
• Коммутатор и монитор Ethernet: для настройки тестовой сетевой среды.
• Кабели Ethernet и HDMI: для подключения устройств.

III. Подробные этапы работы

(i) Конфигурация декодера

Установите декодер в качестве сервера обнаружения NDI. Войдите в веб-интерфейс декодера. В строке меню выберите «Источники» → «Параметры NDI» и введите IP-адрес декодера в поле «IP-адрес сервера» (например, 10.10.38.185). Нажмите «Применить».

(ii) Конфигурация инструментов NDI 6

1. Запустите программное обеспечение NDI 6 Tools .

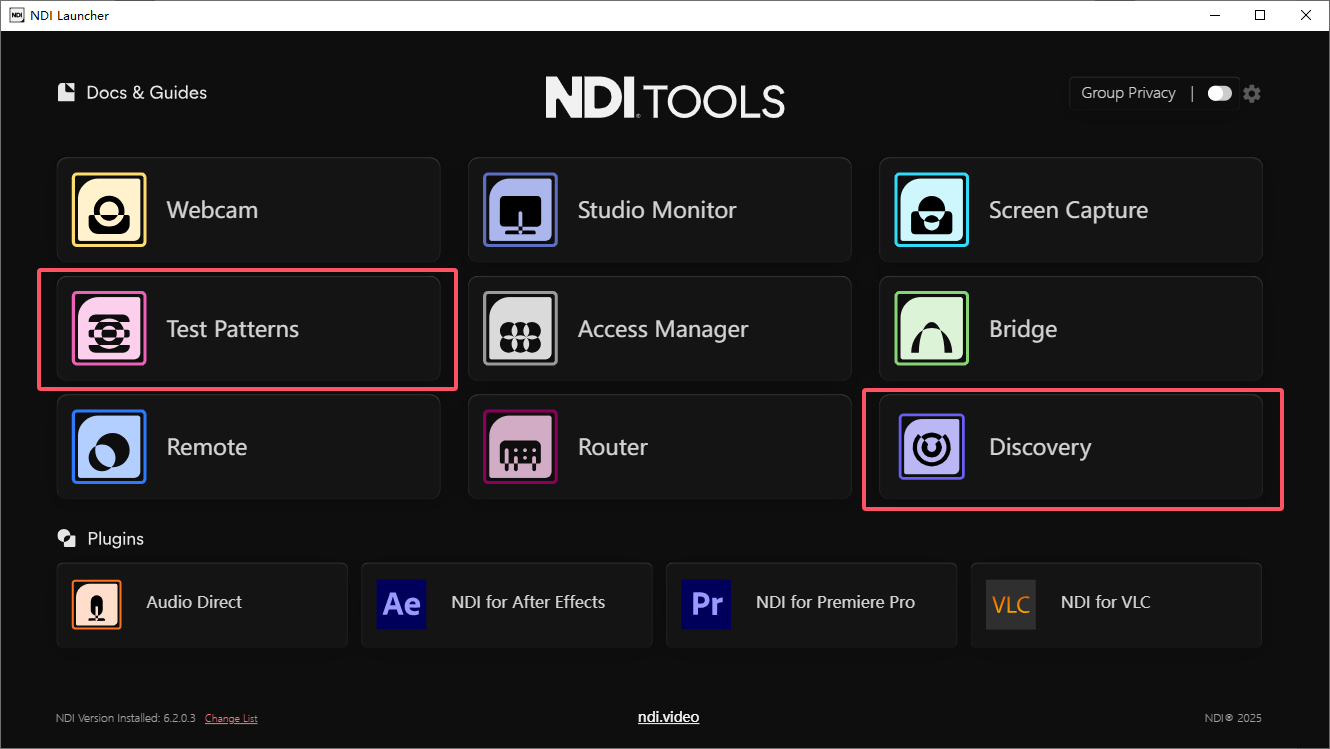

2. Запустить инструмент «Тестовые шаблоны» : открыть инструмент «Тестовые шаблоны» в качестве отправителя NDI.

1. Запустите инструмент обнаружения : откройте инструмент «Обнаружение» и нажмите «Настройки».

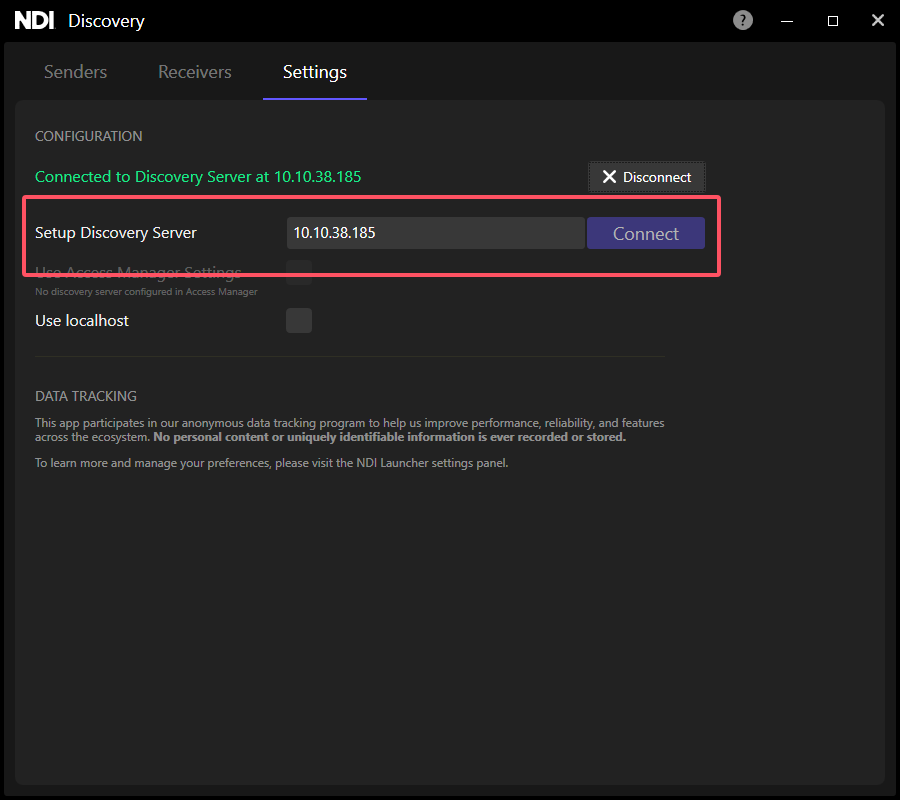

2. Подключение к серверу обнаружения : введите адрес настроенного сервера обнаружения NDI (например, 10.10.38.185) в поле «Настройка сервера обнаружения» и нажмите «Подключиться». Если отображается сообщение «Подключено к серверу обнаружения по адресу 10.10.38.185», подключение установлено успешно.

IV. Мониторинг и управление

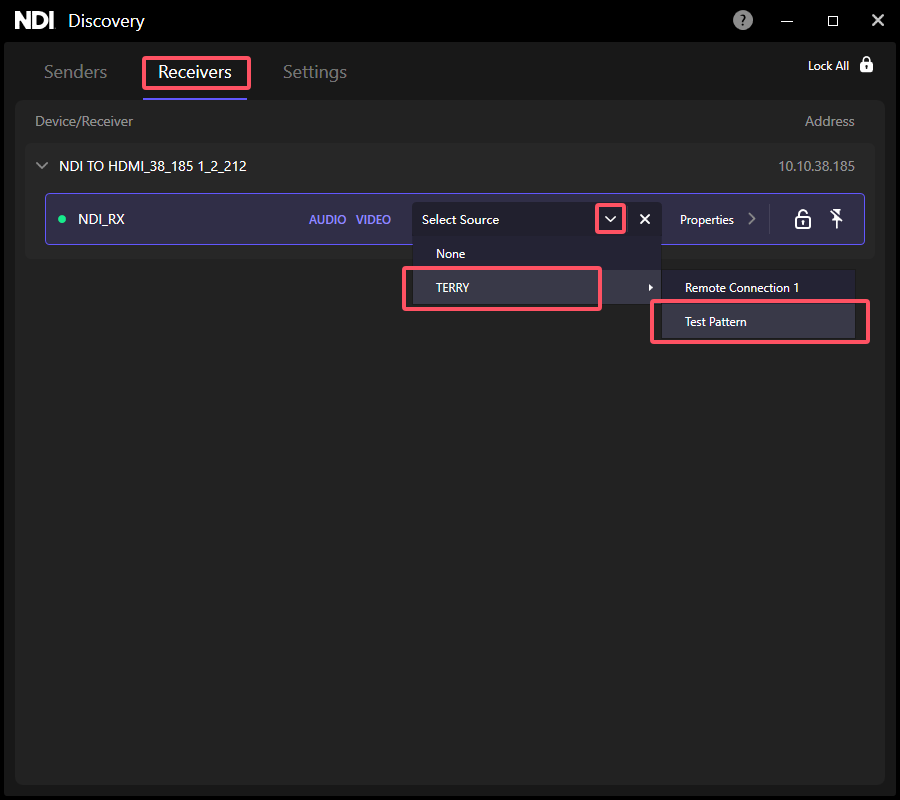

1. Просмотр информации о приемнике : нажмите «Приемники», чтобы увидеть имя декодера. Щелкните раскрывающийся список справа от поля «ВИДЕО», чтобы выбрать поток NDI, отправляемый компьютером через «Тестовые шаблоны».

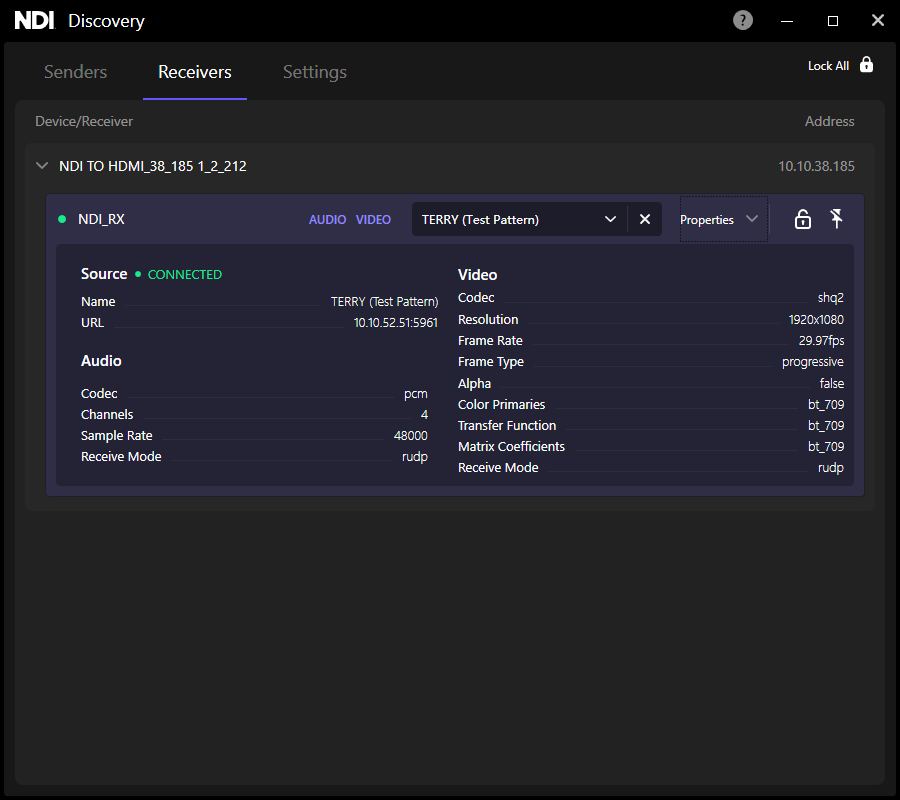

1. Информация о потоке мониторинга : после выбора вы можете отслеживать имя устройства отправителя NDI, IP-адрес, порт, параметры аудио/видео и т. д. Кроме того, декодер может декодировать и выводить поток NDI, отправленный «Тестовыми шаблонами», и отображать его на мониторе.

V. Резюме

Декодеры Magewell Pro Convert с прошивкой версии V1.2.213 теперь официально поддерживают функцию NDI Discovery. Пользователи могут удобно управлять декодерами и контролировать их работу с помощью инструмента NDI Discovery. Добавление этой функции не только дополнительно оптимизирует эффективность обслуживания сетевых рабочих процессов NDI, но и расширяет возможности совместной работы устройств, обеспечивая большую гибкость и надежность видеопроизводства. Мы надеемся, что это подробное руководство поможет пользователям быстро освоить инструмент NDI Discovery для эффективного управления устройствами и их мониторинга в широком спектре сложных сценариев видеопроизводства.

Как  использовать устройство Pro Convert IP to USB для декодирования потоков RTMP или SRT, чтобы еще больше расширить ваши производственные возможности.

I. Подключение устройства и вход в систему

1. Подключите устройство

Подключите Pro Convert IP to USB к компьютеру через USB-порт. Устройство будет автоматически распознано и подключено без необходимости установки дополнительных драйверов.

2. Войдите в веб-интерфейс.

Откройте веб-браузер и введите в адресной строке 192.168.66.1, чтобы получить доступ к веб-интерфейсу устройства. Первоначальные имя пользователя и пароль — «Admin». После входа вы увидите основной интерфейс устройства.

II. Добавьте источник данных RTMP или SRT

1. Перейдите на страницу источника данных.

В главном интерфейсе устройства нажмите на вкладку «Источники» в верхней части, чтобы открыть страницу настройки источника данных.

2. Добавьте источник данных RTMP или SRT

На странице источника данных нажмите кнопку «Добавить источник». В раскрывающемся списке выберите тип источника данных: «RTMP Pull Server», «RTMP Push Server» или «MPEG-TS over SRT».

III. Настройка потоков RTMP и SRT

Далее вы можете вручную ввести URL-адрес IP-потока и номера портов, относящиеся к RTMP и SRT.

IV. Декодирование и вывод

1. Применить конфигурацию

После заполнения соответствующей информации нажмите кнопку «Применить», чтобы сохранить настройки.

2. Начать декодирование

Вернитесь в интерфейс «Источники», найдите только что добавленный вами поток RTMP или SRT и нажмите кнопку «Вкл.». После этого устройство начнёт декодировать поток RTMP или SRT и выводить его через USB-интерфейс.

В современных сценариях производства мультимедийного контента широко используется потоковая передача аудио- и видеоданных по IP на основе технологий NDI® и NDI HX благодаря простоте использования. Несмотря на то, что прямая поддержка видеотехнологии NDI в стороннем программном обеспечении значительно расширилась, многие специалисты в области аудиовизуальных технологий по-прежнему не могут присоединиться к экосистеме NDI. Программные решения без встроенной интеграции с NDI могут поддерживать эту технологию с помощью инструментов NDI, но строгие ИТ-ограничения во многих средах часто препятствуют установке таких утилит. Недавно выпущенное компанией Magewell устройство Pro Convert IP to USB решает эту проблему и упрощает работу, преобразуя источник NDI в USB-выход, который распознается так же легко, как любая веб-камера. Сегодня мы быстро научимся использовать Magewell Pro Convert IP to USB для декодирования потоков NDI. I. Подключение устройства и вход в систему

1. Подключение устройства

Подключите устройство Pro Convert IP to USB к компьютеру через USB-порт. Устройство будет автоматически распознано и подключено без необходимости установки дополнительных драйверов.


2. Вход в веб-интерфейс

Откройте веб-браузер и введите в адресной строке 192.168.66.1, чтобы получить доступ к веб-интерфейсу устройства. Для входа в систему используйте имя пользователя и пароль «Admin». После входа в систему вы увидите основной интерфейс устройства.

II. Добавление источника данных NDI

1. Перейдите на страницу источника данных В главном интерфейсе устройства нажмите на вкладку «Источники» вверху, чтобы перейти на страницу настройки источников данных.

2. Добавьте источник данных NDI На странице «ИСТОЧНИКИ» нажмите кнопку «+ Добавить источник». Во всплывающем окне выберите «NDI» в качестве типа источника данных.

III. Настройте поток NDI

1. Введите информацию о потоке NDI вручную В разделе «Исходное видео» вы можете вручную ввести «Имя NDI» и «URL NDI». Если вам уже известна конкретная информация о целевом потоке NDI, вы можете ввести ее напрямую.



 2. Автоматический поиск потоков NDI
Если вы не уверены в том, какая информация о доступных потоках NDI доступна, нажмите кнопку «Поиск». Устройство автоматически выполнит поиск доступных потоков NDI в сети и отобразит их в списке. Выберите поток NDI, который нужно декодировать, в результатах поиска.

IV. Декодирование и вывод

1. Применение конфигурации После настройки потока NDI нажмите кнопку «Применить», чтобы сохранить настройки. 2. Начните декодирование Вернитесь в интерфейс «ИСТОЧНИКИ», найдите только что добавленный поток NDI и нажмите кнопку «Вкл.». После этого устройство начнет декодировать поток NDI и выводить его через интерфейс USB.

Вы можете вызвать панель драйвера карты захвата , а затем просмотреть температуру ядра на вкладке Информация . Если температура ниже 100 ℃ (212 ℉), карта захвата работает нормально.

В рабочем процессе задержку могут вызывать многие факторы, например, карта захвата, приложение и операционная система.

Как уменьшить задержку

• Вы можете включить режим низкой задержки на панели драйвера карты Pro Capture, но это повлияет на производительность многопотоковой передачи. Шаги по включению режима низкой задержки следующие:

Вызовите панель драйвера карты захвата , щелкните вкладку « Захват » на странице вкладки «Видео» , а затем установите флажок «Режим низкой задержки» .



• Вы также можете интегрировать свое приложение с Magewell SDK и вызывать API функции уведомления о частичном завершении, чтобы добиться меньшей задержки.

Результаты теста основаны на Pro Capture HDMI 4K PLus

Задержка обработки: время, необходимое приложению для обработки одного кадра.

Общая задержка: временной интервал от поступления одного кадра до его полной обработки приложением.

Тестовое приложение: libjpeg-turbo (используется для сжатия захваченных изображений в файлы JPEG)

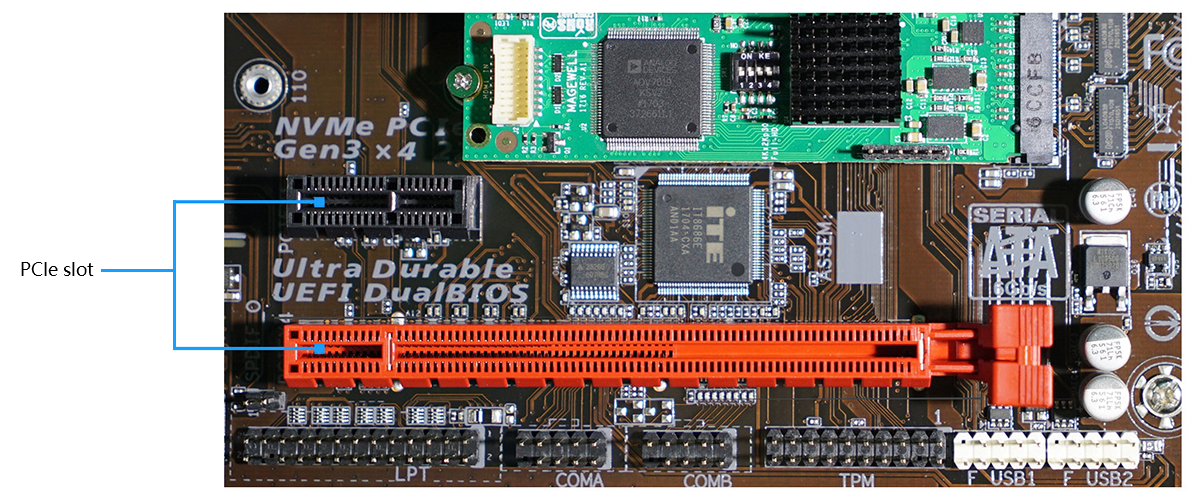

В платах Magewell PCIe используются интерфейсы PCIe 2.x и выше. На материнской плате компьютера могут быть разъемы PCIe, совместимые с x1, x4, x8 и x16. Когда вам нужно подключить PCIe-карты к компьютеру, вам просто нужно вставить их в соответствующие разъемы. Например, вставьте карту, использующую PCIe x1, в слот PCIe x1. Кроме того, PCIe-карта помещается в слот, соответствующий ее физическому размеру или больший. Таким образом, вы можете вставить карту памяти с интерфейсом PCIe x1 в слоты PCIe x4, x8 или x16, когда слот PCIe x1 занят, что решает проблему нехватки слотов. Обычно рядом со слотом PCIe можно найти надпись "PCIe" или "PCI Express".

Мы рекомендуем использовать кабели следующих марок: HDMI
JCE SDI: Belden 1694A

Статус состояния: изображение, которое будет отображаться на экране при отсутствии сигнала или при неподдерживаемых сигналах.

Семейство USB Capture Gen 2, семейство USB Capture Plus

Вы можете использовать утилиту USB Capture Utility V3 для изменения статуса состояния.

На странице вкладки Дополнительно щелкните меню "Изображение статуса", чтобы выбрать в качестве изображения статуса желаемое изображение по умолчанию, черно-синее.
Отключите и подключите устройство захвата, чтобы изменения вступили в силу.
Если вам необходимо настроить изображение статуса, пожалуйста, свяжитесь с нами для получения дополнительной информации.

Измените изображение статуса в программе USB Capture Utility V3

Семейство продуктов Pro Capture

Перейдите в Центр загрузки > Семейство продуктов, выберите Pro Capture, а затем загрузите драйвер. После извлечения файла откройте папку Resources. Папка состоит из трех изображений статуса в следующем формате:

• Locking.png
• NoSignal.png
• Не поддерживается.png

Вы можете заменить исходное изображение статуса пользовательским изображением.

Имя, размер и суффикс пользовательского изображения должны совпадать с именем исходного изображения.

Устройство захвата первого поколения

Измените реестр устройства захвата
Запустите "regedit" в Windows, чтобы открыть редактор реестра.
Перейдите в раздел Компьютер\HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Службы\Pro Capture Card Name .
Дважды щелкните по HDStatusImageMode и введите в поле Value одно из следующих значений: 0 (цветная полоса), 1 (синяя) или 2 (черная).
Перезагрузите устройство захвата
В диспетчере устройств разверните раздел Звуковые, видео- и игровые контроллеры.
Найдите устройство захвата Magewell и щелкните его правой кнопкой мыши, а затем выберите в контекстном меню пункт Отключить устройство.
Снова щелкните устройство захвата правой кнопкой мыши и выберите в контекстном меню пункт Включить устройство.
Измените изображение статуса устройства поколения 1 в реестре.

Pro Capture Family

Supported OS:

Windows

• Windows 7/8/8.1/10/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 & x64) and above

Linux (supports x86, x64 & ARM architecture)

• Ubuntu 12.04/14.04/16.04/17.04/17.10 (x86 & x64)
• CentOS 6.5/7 (x86 & x64)
• Fedora 25/26/27 (x86 & x64)
• Red hat 6.5 and above (x86 & x64)
• Other Linux OS with kernel version 2.6.35 or above

Mac

• OS X 10.9/10.10/10.11
• macOS 10.12/10.13

Recommended OS (tested):

Windows

• Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 & x64)

Linux

• Ubuntu 12.04/14.04/16.04 (x86 & x64)
• Ubuntu 17.04/17.10 (x64)
• CentOS 6.5/7.2 (x86 & x64)
• Fedora 25/26 (x64)
• Red hat 6.5 (x86 & x64)

Mac

• OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
• macOS 10.12/10.13.2/10.13.3

USB Capture (Plus) Family

Supported OS:

Windows

• Windows 7/8/8.1/10/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 & x64)

Linux (supports x86, x64 & ARM architecture)

• Ubuntu 12.04/14.04/16.04/17.04/17.10 (x86 & x64)
• CentOS 6.5/7 (x86 & x64)
• Fedora 25/26/27 (x86 & x64)
• Red hat 6.5 and above (x86 & x64)
• Other Linux OS with kernel version 2.6.35 or above

Mac

• OS X 10.9/10.10/10.11
• macOS 10.12/10.13

Chrome OS

Recommended OS (tested):

Windows

• Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 & x64)

Linux

• Ubuntu 12.04/14.04/16.04 (x86 & x64)
• Ubuntu 17.04/17.10 (x64)
• CentOS 6.5/7.2 (x86 & x64)
• Fedora 25/26 (x64)
• Red hat 6.5 (x86 & x64)

Mac

• OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
• macOS 10.12/10.13.2/10.13.3

Eco Capture Family

Supported OS:

Windows

• Windows 7/8/8.1/10/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 & x64)

Linux (supports x86, x64 & ARM architecture)

• Ubuntu 12.04/14.04/16.04/17.04/17.10 (x86 & x64)
• CentOS 6.5/7 (x86 & x64)
• Fedora 25/26/27 (x86 & x64)
• Red hat 6.5 and above (x86 & x64)
• Other Linux OS with kernel version 2.6.35 or above

Recommended OS (tested):

Windows

• Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 & x64)

Linux

• Ubuntu 12.04/14.04/16.04 (x86 & x64)
• Ubuntu 17.04/17.10 (x64)
• CentOS 6.5/7.2 (x86 & x64)
• Fedora 25/26 (x64)
• Red hat 6.5 (x86 & x64)

First Generation Capture Device

• Windows 7/8/8.1/10/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 & x64)

Нет.

В семействе USB Capture Gen 2, семейство USB Capture Plus Вы можете использовать утилиту USB Capture Utility V3 для редактирования EDID в Windows, Mac OS и Linux. Семейство Pro Capture, семейство Eco Capture Вы можете использовать панель драйверов capture card для редактирования EDID в Windows и Linux.

Различия между продуктами Magewell и продуктами конкурентов часто связаны с преимуществами и недостатками распространенных на рынке микросхемных решений. В некоторых недорогих USB-устройствах, которые утверждают, что поддерживают захват 4Kp60, в основном используются чипы ASIC

Разрешение загружаемого изображения не должно превышать 720x576, а  поддерживаемые форматы изображений - PNG или BMP.

Эти две новые функции также применимы к другим моделям USB-захвата, но в прошивка устройств должна быть обновлена до версии 2.6.10385 или выше. Обратите внимание, что длина пользовательского имени устройства должна составлять от 2 до 16 символов и не должна содержать пробелов.

Компания Magewell предлагает два разных USB-кабеля (каждый длиной около 80 см) для подключения USB Capture HDMI 4K Pro к различным типам USB-интерфейсов на основных компьютерах. В отличие от предыдущих моделей USB Capture, USB-кабели для USB В Capture HDMI 4K Pro используются стандартные определения контактов. Оригинальный кабель, входящий в комплект поставки завода-изготовителя, поставляется с репежными винтами для лучшей фиксации интерфейса USB Type C на устройстве Capture.

Для захвата HDR-сигналов с помощью USB Capture HDMI 4K Pro используемое клиентом программное обеспечение должно напрямую поддерживать эту функцию устройства через наш SDK.
(Поддержка HDR недоступна из-за стандартной совместимости с UVC).
Разработчикам программного обеспечения рекомендуется ознакомиться с API для сбора информации об источнике сигнала в MWCapture SDK, который также предоставляет примеры того, как захватывать и визуализировать сигналы HDR 10.

USB Capture HDMI 4K Pro оснащен интерфейсом USB Type C, который поддерживает USB 3.2 Gen 2x2 (до 20 Гбит/с), что позволяет ему перехватывать сигналы со скоростью до 4096x2160 кадров в секунду (60 кадров в секунду) 4:4:4 при подключении к хосту с таким же USB-разъемом. В отличие от этого, USB-порт Capture HDMI 4K Plus оснащен интерфейсом USB 3 с пропускной способностью 5 Гбит/с и может передавать сигнал с разрешением до 4 Кбит/с30 в соотношении 4:2:0. USB Capture HDMI 4K Pro также способен передавать 10-битный динамический сигнал высокой четкости.
Диапазон (HDR) источников при использовании с программным обеспечением, которое напрямую поддерживает эту функцию через пакет SDK Magewell (10-разрядный HDR недоступен из-за стандартной
совместимости с UVC). USB Capture HDMI 4K Pro также позволяет пользователям настраиватьизображение состояния “нет сигнала” с помощью последней версии утилиты USB Capture Utility.
Краткое описание различий между всеми моделями USB Capture, пожалуйста, смотрите в разделе www.magewell.com/capture/usb-capture.
