Настройка системы PCVision PCV-DPHMH14_5S для создания видеостены

Настройка видеосплиттера PCVision PCV-DPHMH14_5S для четырёх мониторов под Windows 11

Многомониторные системы используются в видеостенах, диспетчерских центрах, презентационных решениях и тестовых лабораториях. В этой статье описан практический процесс настройки видеосплиттера PCVision PCV-DPHMH14_5S для работы с четырьмя мониторами под управлением Windows 11 Professional.

1. Аппаратная платформа

Для тестирования использовалась следующая конфигурация ПК:

  • Материнская плата: MSI PRO Z790-A MAX WIFI
  • Процессор: Intel Core i5-12400
  • Видеокарта: Palit GeForce RTX 3080 (10 GB)
  • ОС: Windows 11 Professional

Мониторная система состояла из 4 идентичных дисплеев размером 49 см × 28,5 см и разрешением 1920 × 1080 пикселей каждый.

2. Подготовка и необходимые программы

Для настройки используется драйвер:

➡️ UMCC (Ultra Matrix Center Control), версия строго V2.01.

Важно: использование других версий может привести к некорректной работе устройства.

Для вывода изображений применялась программа IrfanView, работающая в полноэкранном режиме.

3. Подключение оборудования

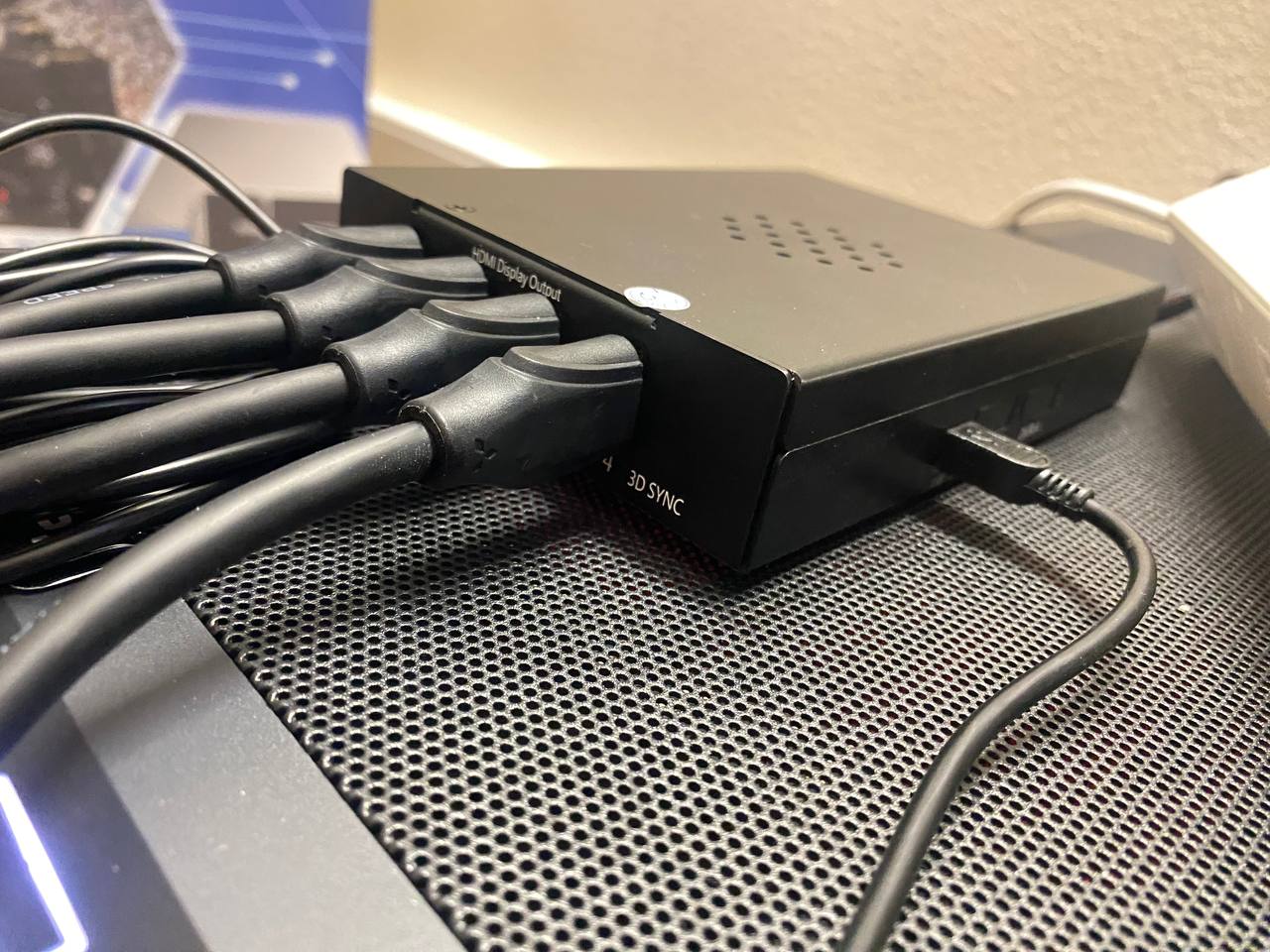

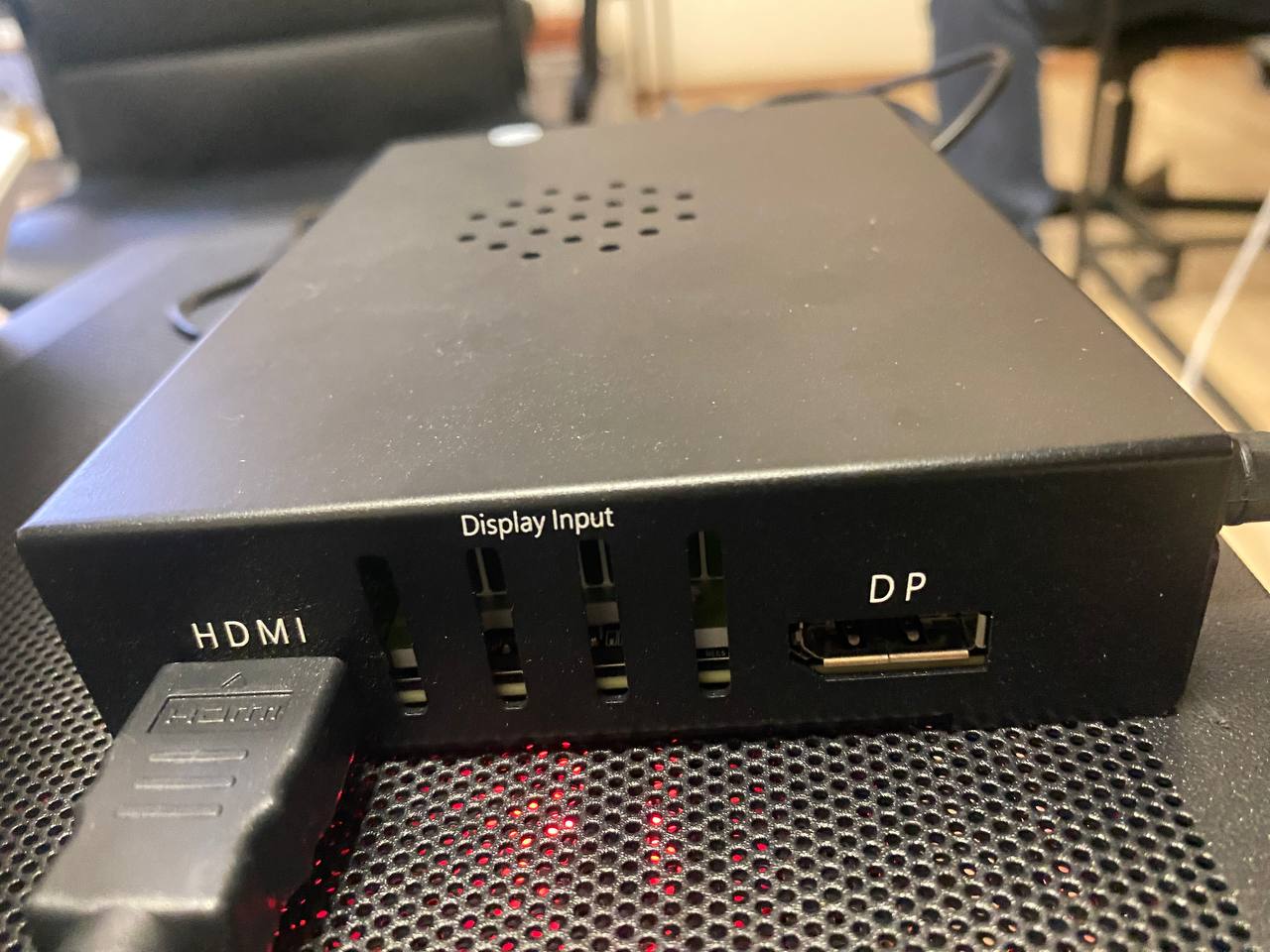

Подключение сплиттера PCVision Подключение мониторов к сплиттеру
  • Подключите сплиттер к ПК через USB-кабель (идёт в комплекте).
  • Подключите видеовыход видеокарты к HDMI-входу сплиттера.
  • Подсоедините мониторы к HDMI-выходам сплиттера.

Порядок подключения экранов важен: сначала по строкам слева направо, затем следующая строка.

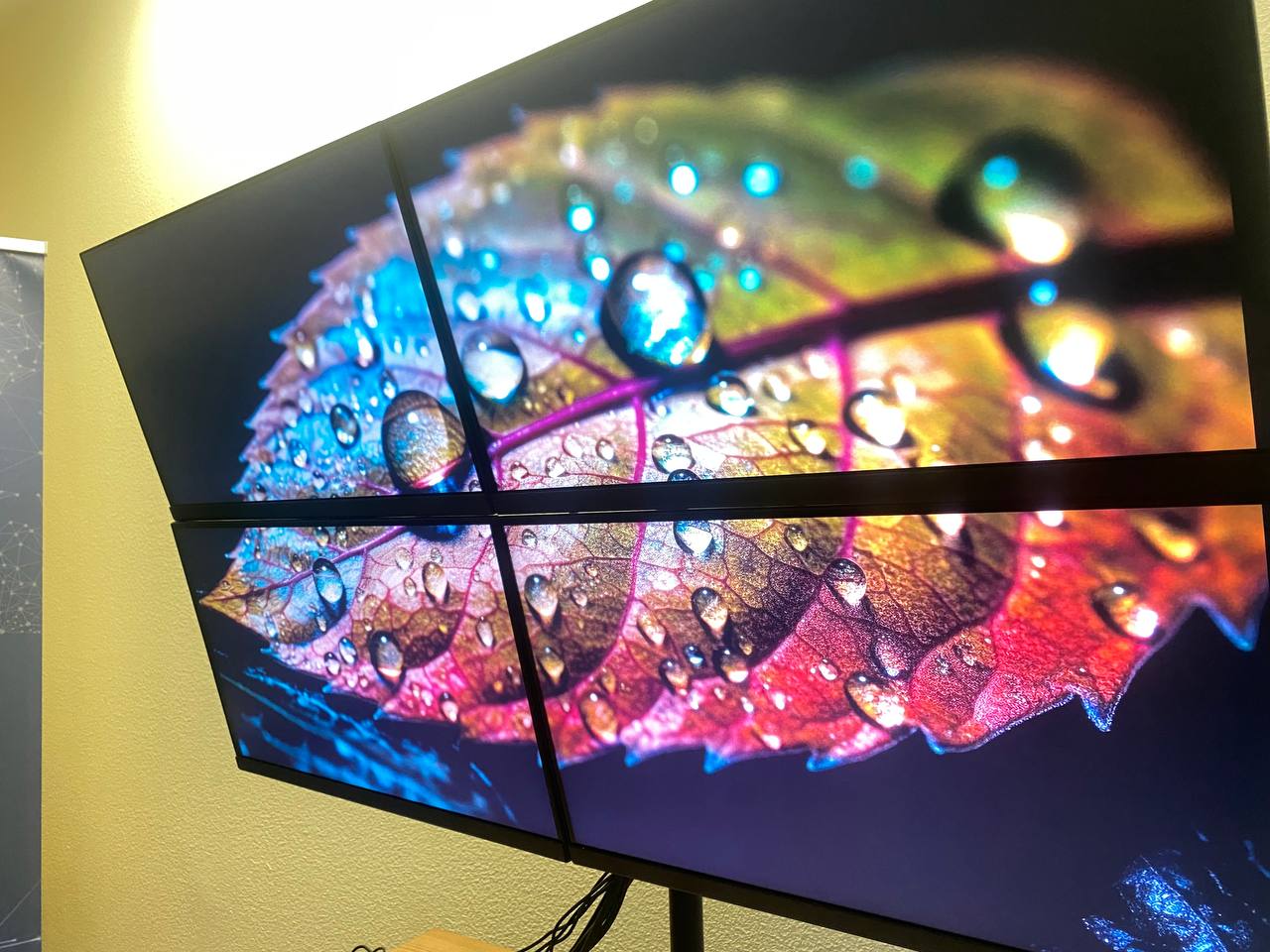

Например, в режиме 2×2:

Схема подключения 2×2
Позиция HDMI-порт
Верхний левый 1
Верхний правый 2
Нижний левый 3
Нижний правый 4

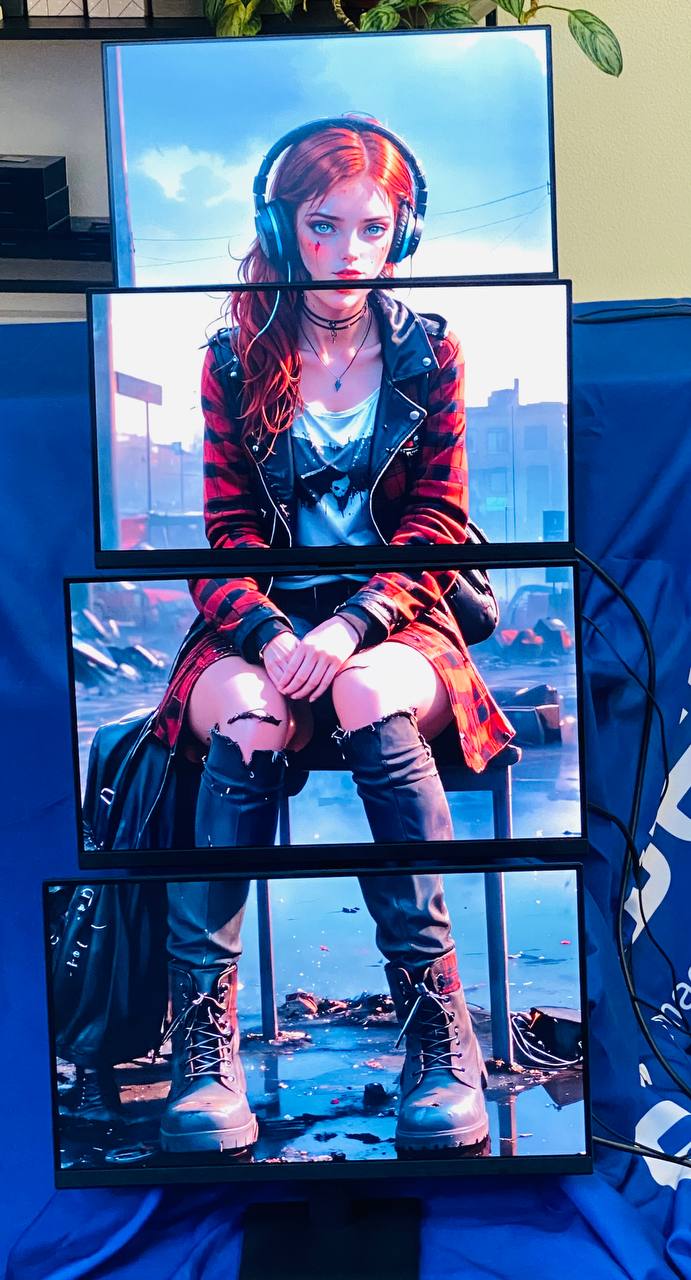

Режим конфигурации 1×4:

Схема подключения 1×4

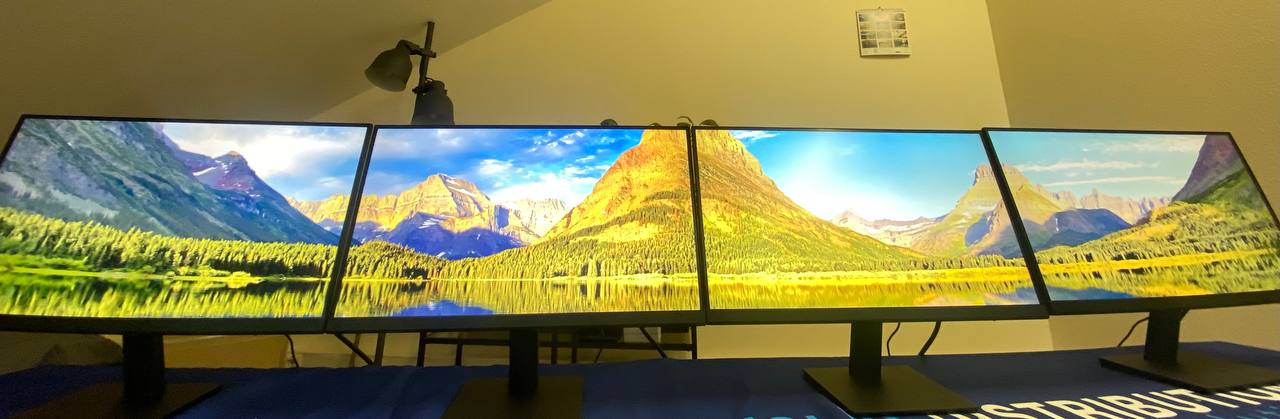

Режим конфигурации 4×1:

Схема подключения 4×1

4. Первое подключение и считывание конфигурации

После запуска Ultra Matrix Control Center (UMCC) нажмите кнопку — это активирует USB-связь и загружает текущую конфигурацию устройства.

5. Выбор режима работы

Сплиттер поддерживает несколько вариантов компоновки мониторов:

Разрешение Конфигурация
7680 × 1080 4×1
3840 × 2160 2×2
1920 × 4320 1×4

Опция выбирается ползунком конфигурации в управлении программой. После выбора нажмите Apply.

Устройство перезагрузится, и новая схема отображения станет активной.

6. Работа в Windows

После настройки сплиттер определяется как один дополнительный монитор в настройках экрана Windows. Система автоматически предлагает рекомендуемое разрешение, соответствующее выбранному режиму — его менять не следует.

7. Сохранение конфигурации

После применения параметров настройки записываются во внутреннюю память устройства.

➡️ USB-подключение больше не требуется — сплиттер работает автономно.

Заключение

Устройство PCVision DPHM14-5S позволяет формировать видеостены из нескольких дисплеев различных конфигураций, используя графическую карту и всего один видеовыход ПК. При правильной установке ПО и соблюдении порядка подключения система настраивается быстро и работает стабильно.

Такой подход делает решение удобным для:

  • мультимедийных инсталляций;
  • тестовых и инженерных стендов;
  • образовательных демонстрационных зон;
  • цифровых дисплеев и видеостен.
