Двухканальная карта захвата HDMI 2.0 в формате M.2 с поддержкой 4K60 и HDR

YUAN SC730N2 M.2 HDMI 2.0 — это профессиональная карта захвата видео в сверхкомпактном формате M.2 (80 × 30 мм) с интерфейсом PCIe ×4 (Gen3). Она оснащена двумя независимыми входами HDMI 2.0, обеспечивает захват сигналов с разрешением до 4096×2160 при 60 кадрах/с и поддерживает HDR10/HLG. Это идеальное решение для встраиваемых систем, портативных устройств и малогабаритных корпусов, где требуется высококачественный 4K-захват без компромиссов по производительности.

Ключевые возможности:

▹ Два независимых входа HDMI 2.0 в формате M.2: Карта оснащена 2 портами HDMI 2.0 с поддержкой разрешения до 4096×2160p@60/50fps. Каждый канал работает независимо, обеспечивая одновременный захват двух видеопотоков. Поддерживаются разрешения 3840×2160, 1920×1080p/i, 1280×720p, 1280×1024, 1024×768, 800×600, 640×480 и другие.
▹ Поддержка HDR и расширенной цветопередачи: Карта поддерживает HDR10 и HLG, а также цветовые форматы RGB и YUV 4:2:0/4:2:2/4:4:4 с глубиной цвета 8/10 бит. Это обеспечивает высокое качество изображения для профессиональных задач.
▹ Высокая производительность и компактность: Интерфейс PCIe ×4 (Gen3) обеспечивает высокую пропускную способность, необходимую для захвата 4K60. Форм-фактор M.2 (80 × 30 мм) позволяет устанавливать карту в корпуса с ограниченным пространством, где нет места для полноразмерных PCIe-карт.
▹ Встроенное аудио и SDK: Карта поддерживает захват HDMI-встроенного аудио (Stereo / 16-bit / 32000 ~ 48000 Гц). Поставляется с SDK для Windows и Linux, поддерживаются API DirectShow, V4L2, FFmpeg и Gstreamer, а также языки C++, C#, .NET, Visual Basic, Qt и Delphi. Поддерживаются ОС Windows 7–11 и Linux 2.6.14+ (32 и 64 бита).
▹ Идеальное решение для: встраиваемых систем видеозахвата, портативных устройств, малогабаритных корпусов, медицинской визуализации, промышленной автоматизации и любых проектов, где требуется компактный и производительный захват 4K HDMI.

PCIe-карты захвата YUAN являются официальным продуктом этого бренда и поставляются с полной технической поддержкой от EUCLID Distribution. Мы помогаем с подбором модели под вашу задачу и консультируем по интеграции.

По всем вопросам подбора и настройки обращайтесь к нашим специалистам.

Подробнее Yuan

Акция

SC400N4 M2 HDMI

Четырёхканальная карта захвата HDMI в формате M.2 с поддержкой 1080p60 для встраиваемых систем

YUAN SC400N4 M2 HDMI — это компактная профессиональная карта захвата видео в формате M.2 Type M (PCIe ×4), оснащённая четырьмя независимыми входами HDMI. Она обеспечивает захват сигналов с разрешением до 1920×1080p@60/50fps и поддерживает встроенное стереофоническое аудио. Форм-фактор M.2 (22×80 мм) делает её идеальной для встраиваемых систем, портативных устройств и малогабаритных корпусов, где важна экономия пространства без потери качества.

Ключевые возможности:

▹ Четыре независимых входа HDMI в компактном формате M.2: Карта оснащена 4 портами HDMI с поддержкой разрешения до 1920×1080p@60/50fps. Каждый канал работает независимо, обеспечивая захват четырёх видеопотоков одновременно. Поддерживаются разрешения 1080p@30/25/24fps, 1080i@60/50fps, 720p@60/50fps, 1280×1024, 1280×960, 1024×768, 800×600, 640×480 и другие.
▹ Профессиональная обработка видео: Встроенный движок обеспечивает кроппинг, масштабирование, автоматическое определение сигнала и деинтерлейсинг. Поддерживаются цветовые форматы 4:4:4 8-bit (RGB24, RGB32), 4:2:2 8-bit (YUY2) и 4:2:0 8-bit (YV12, NV12).
▹ Встроенное аудио: Карта поддерживает захват стереофонического встроенного аудио (16-bit, 32000–48000 Гц) с каждого из четырёх входов.
▹ Совместимость с популярным ПО и SDK: Карта работает с vMix, OBS, Zoom, Skype, Teams, Discord, Slack, Cisco Webex, GoToMeeting и другими приложениями, поддерживающими DirectShow/V4L2. Поставляется с Windows и Linux SDK. Поддерживаются ОС Windows 7/8/8.1/10 и Linux 2.6.14+ (32 и 64 бита), включая Linux ARM и nVIDIA Jetson TX2, NANO, AGX Xavier, Xavier NX.
▹ Идеальное решение для: встраиваемых систем видеозахвата, портативных устройств, малогабаритных корпусов, многокамерных студий, систем видеонаблюдения и любых проектов, где требуется одновременный захват с четырёх HDMI-источников в компактном формате.

По всем вопросам подбора и настройки обращайтесь к нашим специалистам.

Подробнее Yuan

YUAN M.2: компактные карты захвата видео для встраиваемых систем и OEM-решений

Серия YUAN M.2 — это линейка профессиональных карт захвата видео в сверхкомпактном форм-факторе M.2 (22×42, 22×60, 22×80 и 30×80 мм), созданная для встраиваемых систем, промышленных компьютеров, edge-AI устройств и портативных платформ, где каждый миллиметр на счету. Карты серии M.2 сохраняют все ключевые преимущества архитектуры YUAN — низкую задержку, поддержку высоких разрешений и широкую совместимость — в миниатюрном корпусе, который не требует полноразмерного слота PCIe.

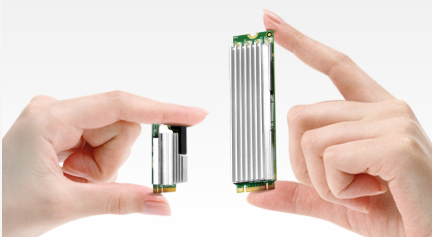

Ультракомпактный форм-фактор для встраиваемых решений

Размеры от 22×42 мм до 30×80 мм позволяют устанавливать карты в корпуса промышленных ПК, портативных устройств и OEM-платформ, где нет места для полноразмерных PCIe-карт.

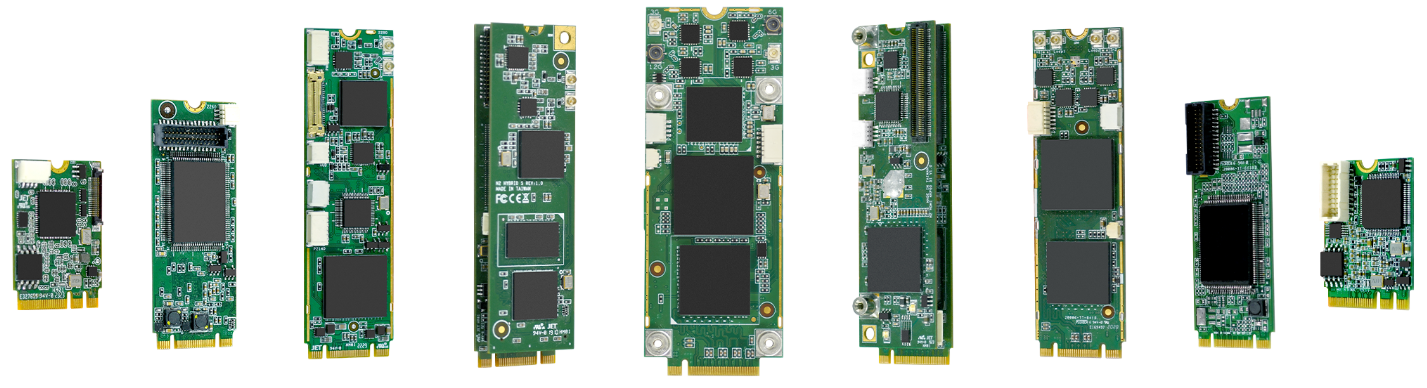

Захват от Full HD до 8K

Серия включает модели с поддержкой разрешений от 1080p60 до 8K60, что позволяет подобрать карту под любую задачу — от видеонаблюдения и медицинской визуализации до профессионального вещания и AI-аналитики.

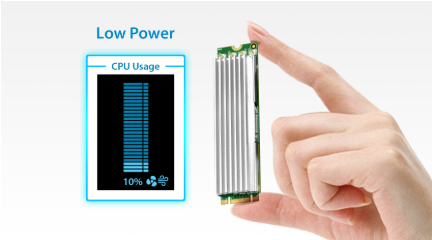

Низкое энергопотребление для встраиваемых сред

Конструкция с оптимизированным энергопотреблением и сниженным тепловыделением обеспечивает стабильную долгосрочную работу в системах без вентиляторов и с ограниченным питанием. Идеально для автомобильных систем, UAV-платформ и умной инфраструктуры, поддерживая модульную интеграцию и лёгкий дизайн систем.

Расширенный температурный диапазон

Доступны стандартные (0–70°C) и расширенные (-40–85°C) модели, обеспечивающие надёжную работу в самых суровых условиях — от промышленных систем до уличного и наружного оборудования.

Архитектура с низкой задержкой

Карты YUAN M.2 используют архитектуру с буферизацией в несколько строк, обеспечивая задержку на уровне микросекунд. Это критически важно для broadcast-микшеров, edge-AI инференса и систем реального времени.

Поддержка HDR, 4:4:4 и 10-bit

Флагманские модели серии поддерживают HDR10/HLG, цветовую субдискретизацию 4:4:4 и 10-битную глубину цвета, что гарантирует высокую точность цветопередачи для профессиональных приложений.

Мульти-инстанс и Direct-to-GPU

Все модели поддерживают одновременный доступ нескольких приложений к одному источнику и прямую передачу видеоданных в память GPU (Direct-to-GPU), снижая нагрузку на CPU и ускоряя обработку.

Кроссплатформенная совместимость

SDK и драйверы доступны для Windows, Linux и NVIDIA Jetson (включая TX2, NANO, AGX Xavier, Xavier NX), что упрощает интеграцию в любые системы.

Модели серии M.2 (примеры):

Модель	Каналы	Интерфейс	Разрешение	Форм-фактор
SC400N4 M2 HDMI	4× HDMI	PCIe ×4	1080p60	M.2 22×80
SC400N2 M2 HDMI	2× HDMI	PCIe ×4	1080p60	M.2 22×80
SC710N2 M2 HDMI 2.0	2× HDMI 2.0	PCIe ×4 Gen3	4K60 (8K30 dual-link)	M.2 22×80
SC730N2 M2 HDMI 2.0	2× HDMI 2.0	PCIe ×4 Gen3	4K60, HDR10/HLG	M.2 30×80
SC750N1 M2 HDMI 2.1	1× HDMI 2.1	PCIe Gen3 ×4	8K60, VRR, HDR	M.2 30×80

Для каких задач подходит серия YUAN M.2:

Встраиваемые системы видеозахвата (промышленные ПК, медицинское оборудование, киоски, OEM-платформы) · Edge-AI и машинное зрение · Портативные устройства и мобильные системы (полевые студии, передвижные лаборатории, системы на транспорте) · Медицинская визуализация (эндоскопы, УЗИ, микроскопы) · Broadcast и профессиональное видео

Официальный продукт и поддержка
Карты захвата YUAN серии M.2 являются официальным продуктом этого бренда и поставляются с полной технической поддержкой от EUCLID Distribution. Мы помогаем с подбором модели под вашу задачу и консультируем по интеграции.

По всем вопросам подбора и настройки карт YUAN M.2 обращайтесь к нашим специалистам.
