Видеосплиттер PCVision PCV-DPHMH14_5S — эксплуатация под Pop!_OS (Linux) 6.17.4

Настройка видеосплиттера PCVision PCV-DPHMH14_5S под Pop!_OS (Linux)

Информация для пользователей, интеграторов и технических специалистов, которые планируют использовать видеосплиттер PCVision PCV-DPHMH14_5S под управлением Pop!_OS (Linux).

Инструкция вынесена в отдельный документ для удобства целевого поиска по вашей ОС и настройкам безопасности.

Аппаратная часть, схема подключения, порядок подключения мониторов и логика работы устройства полностью идентичны ранее описанному варианту для Windows.

Отличия касаются исключительно особенностей Linux, а именно:

  • модели работы графических драйверов;
  • механизма Secure Boot;
  • цепочки доверия при загрузке системы.

Для описания устройства, подключения оборудования и выбора режимов работы следует обращаться к ранее опубликованной статье для Windows.

Настоящий документ рассматривает только Linux-специфические аспекты.

1. Конфигурация системы (идентична версии для Windows)

Используемая тестовая конфигурация аппаратно полностью совпадает с Windows-вариантом:

  • Материнская плата: MSI PRO Z790-A MAX WIFI
  • Процессор: Intel Core i5-12400
  • Видеокарта: NVIDIA GeForce RTX 3080 (10 GB)
  • Видеосплиттер: PCVision DPHM14-5S-2K
  • Мониторы: 4 одинаковых дисплея, 1920 × 1080 px

Единственное отличие: операционная система Pop!_OS (Linux) 6.17.4 вместо Windows 11.

Со стороны видеокарты устройство по-прежнему определяется как один логический дисплей с выбранным суммарным разрешением.

2. Графический драйвер под Pop!_OS

Pop!_OS использует проприетарный драйвер NVIDIA. Важно учитывать:

  • драйвер состоит из пользовательской части и модуля ядра;
  • модуль ядра собирается локально (DKMS);
  • корректная инициализация драйвера является обязательным условием работы системы.

Проверка корректной работы драйвера:

nvidia-smi

Команда должна отображать установленную видеокарту и версию драйвера.

Дополнительно можно проверить загрузку модуля ядра:

lsmod | grep nvidia

3. Secure Boot — ключевая особенность Linux

3.1. Общие сведения

При активированном Secure Boot ядро Linux разрешает загрузку только подписанных модулей.

  • Драйверы с открытым исходным кодом подписываются в рамках цепочки сборки дистрибутива.
  • Проприетарные драйверы NVIDIA собираются локально и не подписываются автоматически.

В результате возможна ситуация, при которой драйвер:

  • успешно устанавливается;
  • но не загружается при активном Secure Boot.

Типичные признаки:

  • команда nvidia-smi не может связаться с драйвером;
  • модуль NVIDIA отсутствует в загруженных модулях ядра.

3.2. Проверка состояния Secure Boot

mokutil --sb-state

Для корректной работы драйвера NVIDIA ожидаемое состояние:

SecureBoot disabled

Для лабораторных, тестовых и мультимедийных систем рекомендуется отключить Secure Boot.

4. Цепочка доверия и Secure Boot — по уровням

4.1. Windows

В среде Windows Secure Boot, как правило, не вызывает затруднений.

Причины:

  • драйверы подписываются централизованно корпорацией Microsoft;
  • драйверы NVIDIA проходят сертификацию WHQL;
  • Microsoft формирует замкнутую цепочку доверия.

Цепочка доверия:

Microsoft → NVIDIA → Windows → ядро

Результат:

  • Secure Boot может оставаться включённым;
  • драйвер NVIDIA корректно загружается;
  • дополнительная настройка не требуется.

4.2. Linux (Pop!_OS)

В Linux используется иная архитектурная модель.

Ключевые моменты:

  • при Secure Boot разрешена загрузка только подписанных модулей;
  • подпись выполняется в рамках цепочки сборки дистрибутива;
  • обязательным условием является наличие открытого исходного кода.

Следствия:

  • драйверы с открытым кодом могут быть подписаны и загружены;
  • проприетарный драйвер NVIDIA не входит в эту цепочку.

Практический результат:

  • драйвер предлагается к установке;
  • модуль ядра собирается локально (DKMS);
  • при активном Secure Boot модуль не загружается.

Для работы системы с видеосплиттером PCVision PCV-DPHMH14_5S под Pop!_OS рекомендуется отключить Secure Boot.

4.3. Astra Linux (особый случай)

Astra Linux использует жёстко регламентированную модель безопасности.

Характерные особенности:

  • Secure Boot является обязательным;
  • загрузка системы без Secure Boot не предусмотрена;
  • допускается только полностью контролируемое и проверяемое ПО.

Последствия для графических драйверов:

  • динамически собираемые проприетарные модули не приветствуются;
  • использование драйверов NVIDIA сильно ограничено либо невозможно.

Для эксплуатации видеосплиттера PCVision PCV-DPHMH14_5S с видеокартами NVIDIA Astra Linux на практике не рекомендуется.

5. Переключение режимов сплиттера под Linux

Практический опыт показывает:

  • смена конфигурации сплиттера (например, 2×2 ↔ 4×1) часто работает без перезагрузки системы;
  • графический драйвер корректно распознаёт новое разрешение.

Рекомендация: после изменения конфигурации сплиттера рекомендуется перезагрузка системы для обеспечения стабильного и определённого состояния драйвера, графического сервера и приложений.

Это особенно актуально при использовании драйверов NVIDIA.

6. Итоговое резюме

  • Аппаратная конфигурация полностью идентична Windows-версии.
  • Отличия касаются только:
    • графического драйвера;
    • Secure Boot;
    • цепочки доверия Linux.

Обобщённая картина:

  • Windows: Secure Boot включён, драйвер NVIDIA загружается.
  • Pop!_OS (Linux): рекомендуется отключить Secure Boot.
  • Astra Linux: Secure Boot обязателен, использование NVIDIA практически исключено.

Графические решения Intel в рамках данного документа не рассматривались, поскольку подавляющее большинство заказчиков использует видеокарты NVIDIA.

После корректной инициализации драйвера система с видеосплиттером PCVision PCV-DPHMH14_5S под Pop!_OS работает стабильно и функционально идентично варианту под Windows.

Настоящий документ является Linux-специфическим дополнением к ранее опубликованному материалу для Windows.

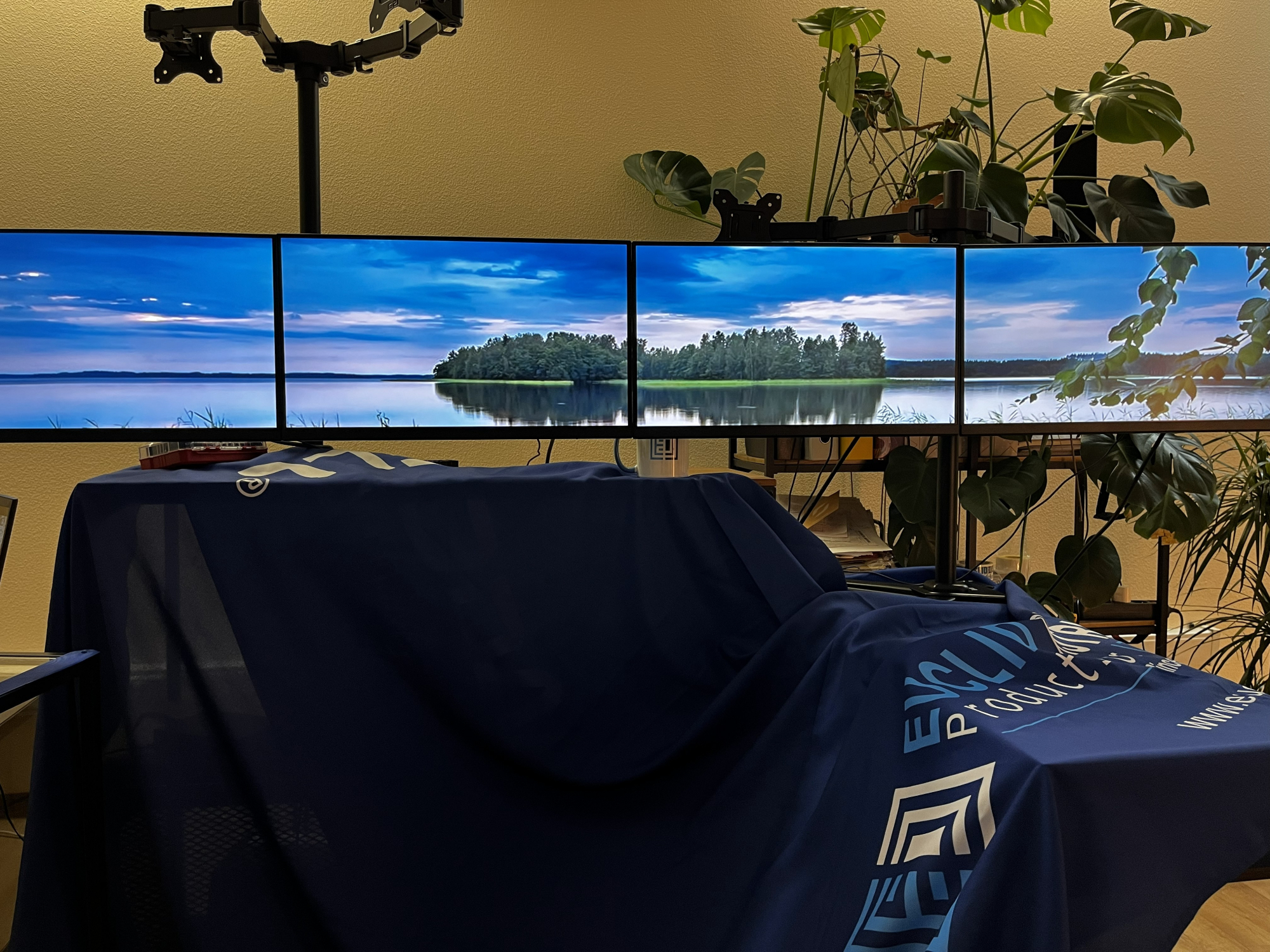

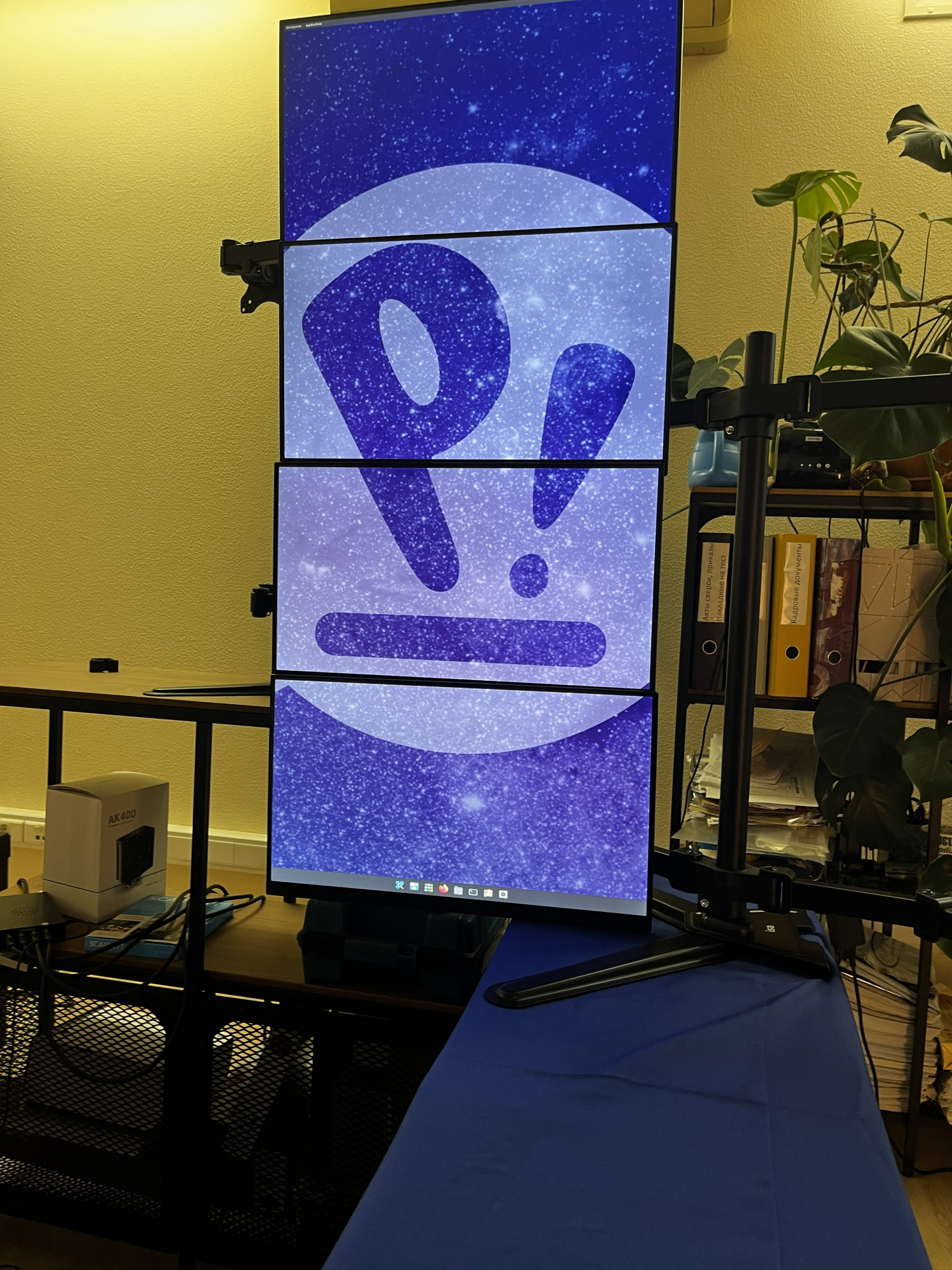

PCVision PCV-DPHMH14_5S — фото 1 PCVision PCV-DPHMH14_5S — фото 2

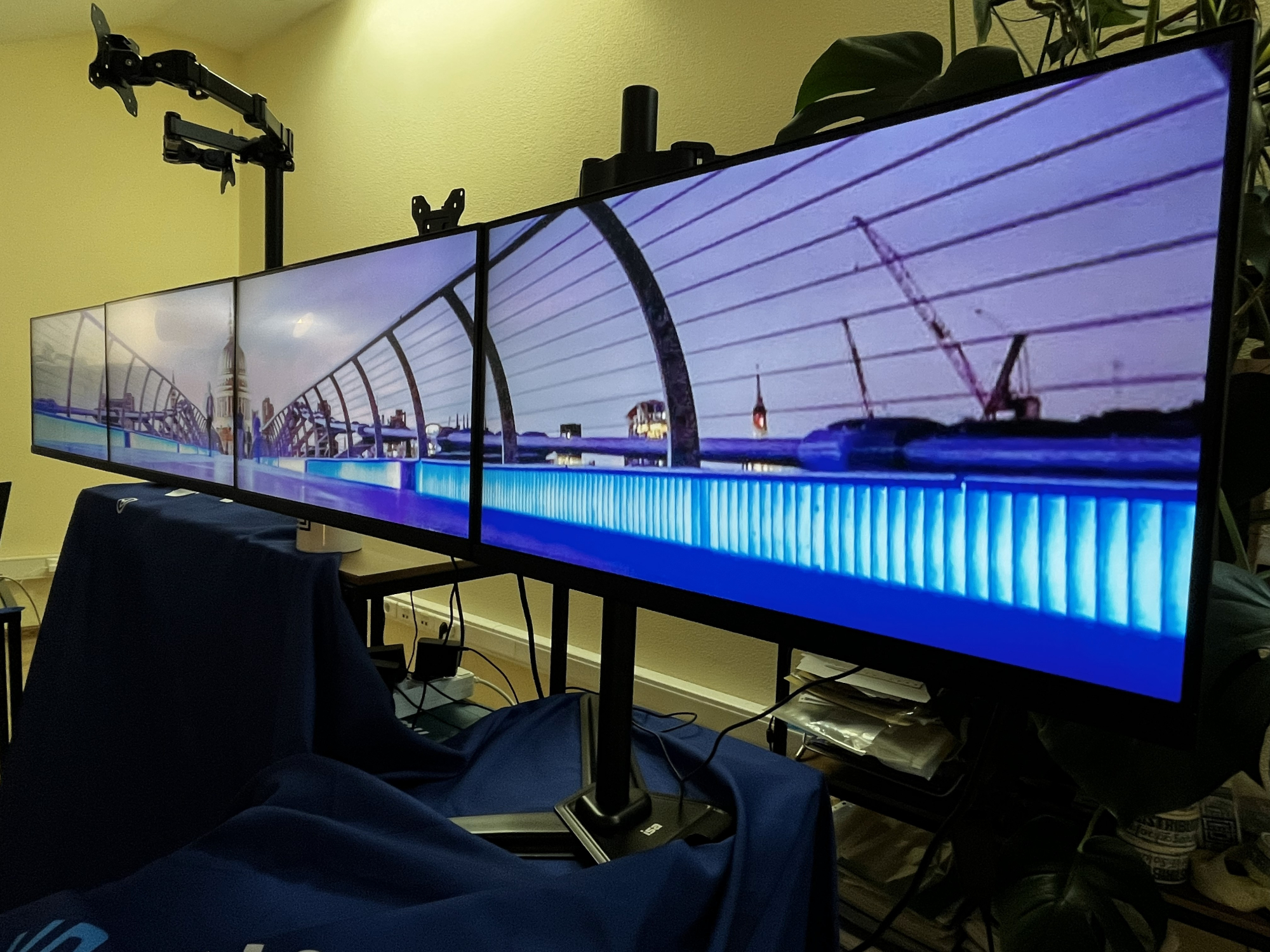

PCVision PCV-DPHMH14_5S — фото 3

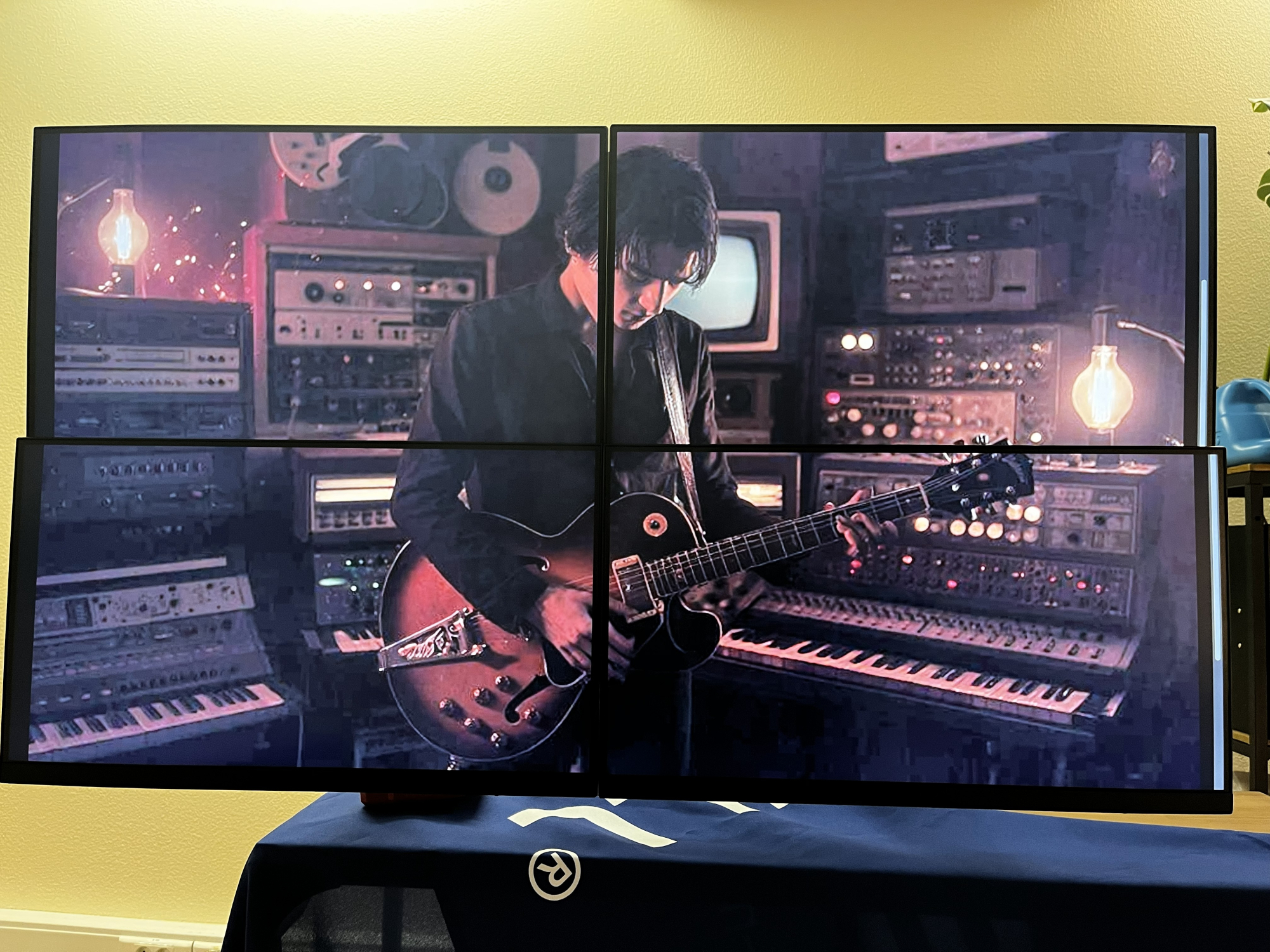

PCVision PCV-DPHMH14_5S — фото 4

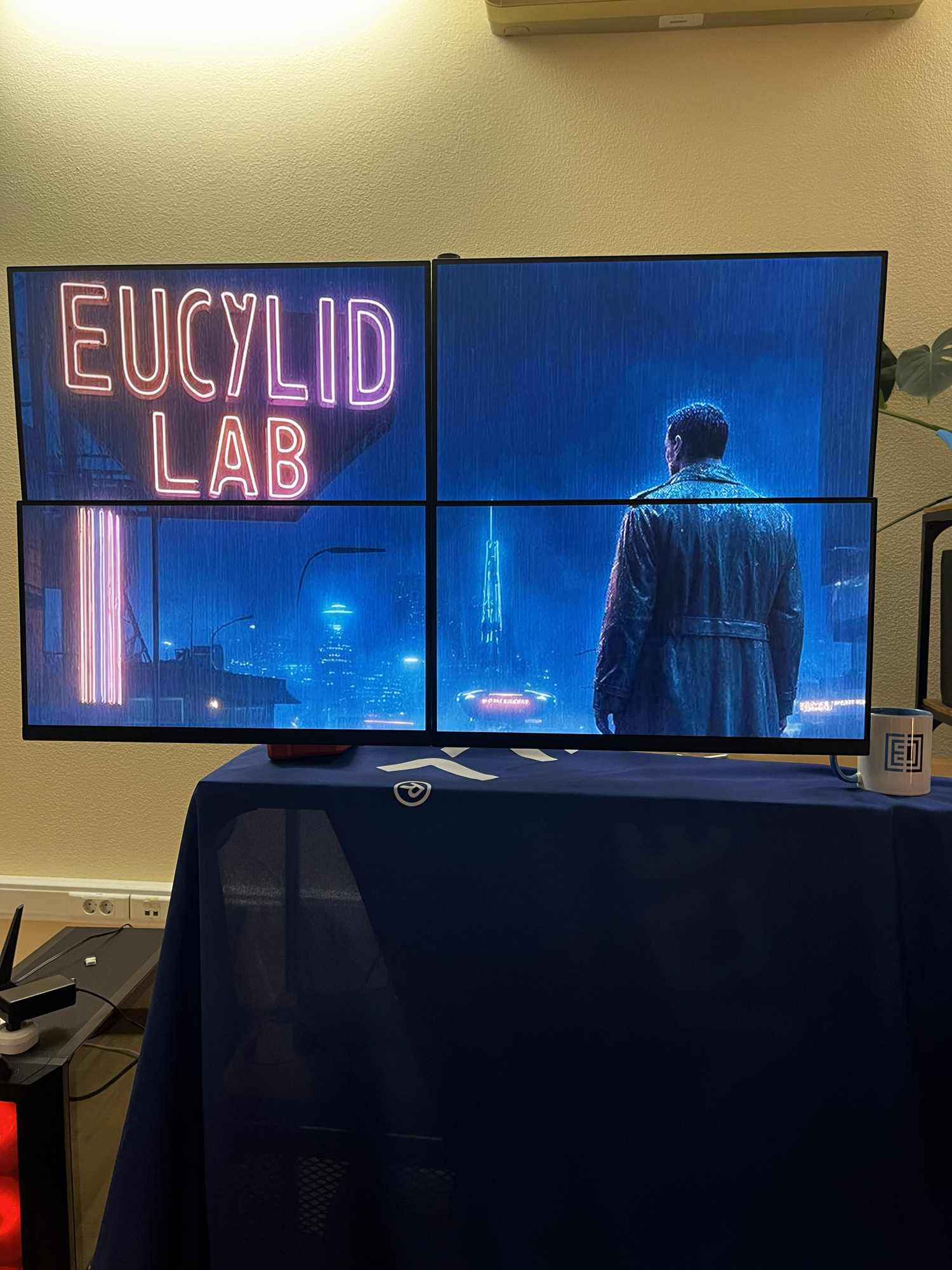

PCVision PCV-DPHMH14_5S — фото 5

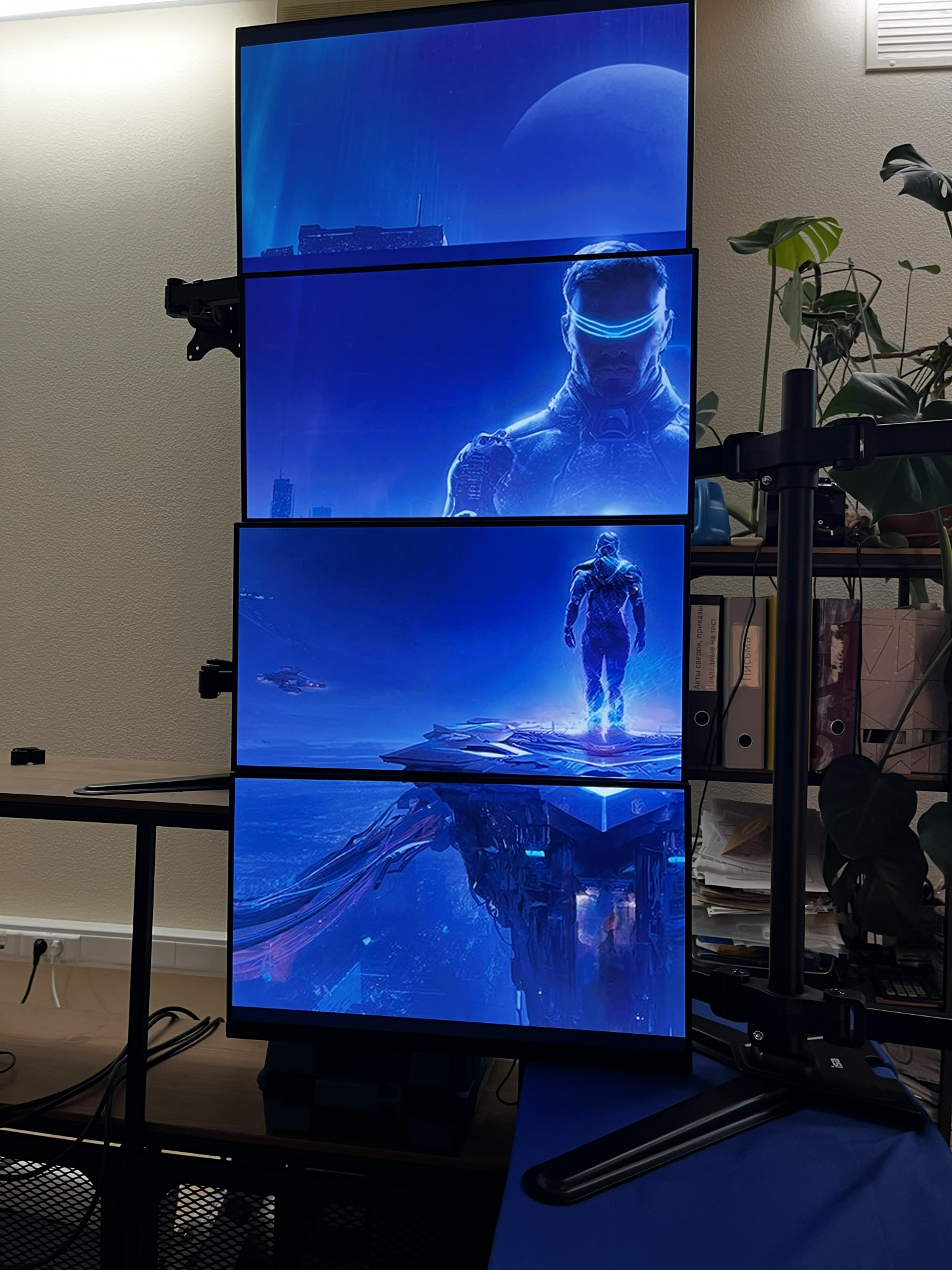

PCVision PCV-DPHMH14_5S — фото 6
