Платы видеозахвата Magewell ECO Capture

Фильтры

Универсальная карта захвата 2K в формате M.2 для компактных и встраиваемых систем

Magewell Eco Capture AIO M.2 — это одноканальная карта захвата видео в сверхкомпактном формате M.2 2280, которая идеально подходит для встраиваемых систем, портативных устройств и малогабаритных корпусов, где каждый миллиметр на счету. Она объединяет в себе поддержку сигналов HDMI и SDI, обеспечивая максимальную гибкость при подключении к потребительским и профессиональным камерам.

Ключевые возможности для ваших проектов:

• Выбор интерфейса HDMI или SDI в одном слоте: Карта оснащена двумя входами — HDMI 1.4a и SD/HD/3G/2K SDI. Это позволяет подключать как потребительские камеры и устройства с HDMI-выходом, так и профессиональное оборудование с интерфейсом SDI. В комплекте поставляются гибкие переходники для удобства подключения. Обратите внимание: одновременно может быть активен только один источник сигнала.
• Высокая производительность в компактном формате: Форм-фактор M.2 2280 Type M занимает минимум места, но обеспечивает высокую пропускную способность (до 700 МБ/с в системах PCIe 2.0). Поддерживает захват видео с разрешением до 2048×1080 и частотой до 250 кадров/с, что делает её идеальной для задач машинного зрения и высокоскоростной записи.
• Профессиональная обработка видео и многоканального звука: Встроенный видеопроцессор мощностью ~180 Мп/с обеспечивает масштабирование, устранение чересстрочности, преобразование цветовых форматов (RGB, YUV BT.601/BT.709/BT.2020) и изменение частоты кадров. Карта поддерживает до 8 каналов встроенного аудио 24 бит/192 кГц для HDMI и 48 кГц для SDI. Аппаратный генератор с точностью 100 нс гарантирует идеальную синхронизацию видео и аудио, а при использовании нескольких карт — их синхронизацию через SDK.
• Простая интеграция и масштабирование: Поставляется с драйверами и SDK (MWCapture) для Windows (DirectShow) и Linux (V4L2/ALSA). Совместима с популярным ПО, таким как OBS, vMix, Wirecast, VLC. Поддерживается установка нескольких карт в одну систему — каждая идентифицируется по уникальному номеру с помощью переключателя на плате.
• Идеальное решение для: встраиваемых систем видеозахвата, портативных медицинских приборов, систем машинного зрения, киосков и терминалов, а также любых проектов, где требуется компактный и надежный захват видео с HDMI и SDI-источников.

Подробнее Magewell

Magewell Eco Capture Quad SDI M.2

Четырёхканальная карта захвата SDI в формате M.2 для многокамерных систем

Magewell Eco Capture Quad SDI M.2 — это высокопроизводительная карта захвата видео в сверхкомпактном формате M.2 2280, которая идеально подходит для многокамерных систем, встраиваемых и портативных устройств, где важна экономия пространства и возможность одновременной работы с несколькими источниками. Она оснащена четырьмя независимыми входами SDI, обеспечивая захват до четырех видеопотоков одновременно.

Ключевые возможности для ваших проектов:

• Четыре независимых SDI-входа для многоканального захвата: Карта оснащена 4 разъемами MMCX для подключения SD/HD/3G/2K SDI-источников. Каждый канал работает независимо, обеспечивая захват до четырёх видеопотоков одновременно с разрешением до 2048×1080. Поддерживаются стандарты SD/HD/3Ga/3Gb/3Gb-DL/3Gb-DS, RGB 4:4:4, YCbCr 4:4:4 и YCbCr 4:2:2 с глубиной цвета 10/12 бит.
• Высокая производительность в компактном формате: Форм-фактор M.2 2280 Type M занимает минимум места, но обеспечивает высокую пропускную способность: интерфейс PCIe Gen2 x4 дает до 400 МБ/с на канал. Поддерживает захват видео с разрешением до 2048×1080 и частотой до 144 кадров/с на канал, что делает её идеальной для многокамерной записи и систем видеонаблюдения.
• Профессиональная обработка видео и звука: Встроенный видеопроцессор мощностью ~180 Мп/с обеспечивает масштабирование, устранение чересстрочности (Weave, Blend), преобразование цветовых форматов (RGB, YCbCr 601/709/2020) и изменение частоты кадров. Карта поддерживает до 8 каналов встроенного аудио на каждый вход с частотой 48 кГц. Аппаратный генератор с точностью 100 нс гарантирует идеальную синхронизацию видео и аудио, а также синхронизацию нескольких карт через SDK.
• Комплексная интеграция и масштабирование: Поставляется с драйверами и SDK (MWCapture) для Windows (DirectShow, DirectKS) и Linux (V4L2, ALSA). Совместима с популярным ПО: OBS, vMix, Wirecast, VLC и другими. Поддерживается установка нескольких карт в одну систему — каждая идентифицируется по уникальному номеру с помощью DIP-переключателя на плате. Доступна синхронизация аппаратных часов через SDK и неограниченное количество потоков захвата для каждого канала (в одинаковом формате).
• Идеальное решение для: многокамерных студий, систем видеонаблюдения, встраиваемых систем захвата, портативных видеоустройств и любых проектов, где требуется компактный и надежный захват с четырех SDI-источников одновременно.

Подробнее Magewell

Magewell Eco Capture HDMI 4K M.2

Одноканальная карта захвата 4K в формате M.2 для профессионального видео

Magewell Eco Capture HDMI 4K M.2 — это высокопроизводительная карта захвата видео в сверхкомпактном формате M.2 2280, которая идеально подходит для систем, требующих захвата 4K-видео с HDMI-источников. Она обеспечивает захват видео с разрешением до 4096×2160, что делает её отличным выбором для профессиональных студий, медицинской визуализации и систем видеонаблюдения, где важна высокая детализация.

Ключевые возможности для ваших проектов:

• Захват 4K видео с HDMI-источников: Карта оснащена одним входом HDMI с поддержкой разрешения до 4096×2160 при 30 кадрах/с. Это позволяет подключать профессиональные камеры, компьютеры и другие устройства с HDMI-выходом для захвата видео высокого разрешения. Доступны две модификации с различными типами входных разъемов для оптимальной интеграции в вашу систему.
• Высокая производительность в компактном формате: Форм-фактор M.2 2280 Type M занимает минимум места в корпусе, но обеспечивает высокую пропускную способность благодаря интерфейсу PCIe Gen2 x4. Это делает карту идеальной для встраиваемых систем, портативных устройств и малогабаритных корпусов, где каждый миллиметр на счету.
• Профессиональная обработка видео: Встроенный видеопроцессор обеспечивает масштабирование, преобразование цветовых форматов, изменение частоты кадров и другие функции обработки. Карта поддерживает захват в форматах 8-бит 4:4:4, 4:2:2 и 4:2:0, что позволяет получать видео высокого качества для дальнейшего монтажа и вещания.
• Простая интеграция и масштабирование: Поставляется с драйверами и SDK (MWCapture) для Windows и Linux. Совместима с популярным ПО, таким как OBS, vMix, Wirecast, VLC. Поддерживается установка нескольких карт в одну систему — каждая идентифицируется по уникальному номеру с помощью переключателя на плате.
• Идеальное решение для: профессиональных студий видеозахвата, систем медицинской визуализации, высококачественного видеонаблюдения, производства контента и любых проектов, где требуется захват 4K-видео с HDMI-источников в компактном форм-факторе.

Подробнее Magewell

Magewell Eco Capture 12G SDI 4K Plus M.2

Ваша задача — захват 4K-видео с профессиональных SDI-камер в компактной системе? Карта Magewell Eco Capture 12G SDI 4K Plus M.2 — это самое производительное решение в линейке Eco Capture для работы с сигналами 12G SDI в формате M.2.

Ключевые возможности для вашего проекта:

• Честный 4Kp60: Захват видео с разрешением до 4096×2160 при 60 кадрах/с через одноканальный 12G SDI или четырёхканальный 3G SDI.
• Максимальная производительность: Интерфейс PCIe Gen3 x4 и мощный видеопроцессор (700 Мп/с) обеспечивают обработку высокобитрейтного потока без потерь.
• Гибкость интеграции: Выпускается в двух версиях (с радиатором и без), что позволяет вписать карту в корпуса с разными условиями охлаждения.
• Полная совместимость: Работает под Windows и Linux, поддерживается всеми популярными приложениями (OBS, vMix) через единое SDK MWCapture.
• Идеальное решение для сложных задач: Системы наружного вещания (OB-vans), передвижные студии, медицинские системы визуализации и промышленные комплексы видеоаналитики, где важны высочайшее качество и компактность.

• Поддержка 12G SDI и высокая производительность
Карта поддерживает сигналы SD/HD/3G/6G/12G SDI с разрешением до 4096×2160 при 60 кадрах/с. Интерфейс PCIe Gen3 x4 обеспечивает пропускную способность до 2400 МБ/с на канал. Возможен захват как одноканального 12G SDI, так и четырёхканального 3G SDI для формирования одного 12G-потока.
• Профессиональная обработка видео
Встроенный видеопроцессор мощностью ~700 Мп/с обеспечивает масштабирование, устранение чересстрочности, преобразование цветовых форматов и изменение частоты кадров. Высокоточный аппаратный генератор (100 нс) гарантирует идеальную синхронизацию видео и аудио, а также синхронизацию нескольких карт через SDK.
• Две модификации для интеграции в любые системы
Доступны два варианта карты: SKU 115610000 (с радиатором) и SKU 115610001 (без радиатора). Это позволяет выбрать оптимальное решение для вашей системы: с улучшенным охлаждением для высоконагруженных сборок или без радиатора для максимально компактных и малопотребляющих устройств.
• Комплексная интеграция и масштабирование
Поставляется с драйверами и SDK для Windows (DirectShow, DirectKS) и Linux (V4L2, ALSA). Совместима с популярным ПО: OBS, vMix, Wirecast и другими. Поддерживается установка нескольких карт с уникальными номерами через DIP-переключатель и синхронизация аппаратных часов через SDK.

Подробнее Magewell

Magewell Eco Capture Dual SDI M.2

Двухканальная карта захвата SDI в формате M.2 для компактных систем

Magewell Eco Capture Dual SDI M.2 — это высокопроизводительная карта захвата видео в сверхкомпактном формате M.2 2280, которая идеально подходит для двухкамерных систем, встраиваемых и портативных устройств, где важна экономия пространства и возможность одновременной работы с двумя источниками. Она оснащена двумя независимыми входами SDI, обеспечивая захват до двух видеопотоков одновременно.

Ключевые возможности для ваших проектов:

• Два независимых SDI-входа для двухканального захвата: Карта оснащена 2 разъемами MMCX для подключения SD/HD/3G/2K SDI-источников. Каждый канал работает независимо, обеспечивая захват двух видеопотоков одновременно с разрешением до 2048×1080. Поддерживаются стандарты SD/HD/3Ga/3Gb/3Gb-DL/3Gb-DS, RGB 4:4:4, YCbCr 4:4:4 и YCbCr 4:2:2 с глубиной цвета 10/12 бит.
• Высокая производительность в компактном формате: Форм-фактор M.2 2280 Type M занимает минимум места, но обеспечивает высокую пропускную способность: интерфейс PCIe Gen2 x2 дает до 400 МБ/с на канал. Поддерживает захват видео с разрешением до 2048×1080 и частотой до 144 кадров/с на канал, что делает её идеальной для двухкамерной записи и систем видеонаблюдения.
• Профессиональная обработка видео и звука: Встроенный видеопроцессор мощностью ~180 Мп/с обеспечивает масштабирование, устранение чересстрочности (Weave, Blend), преобразование цветовых форматов (RGB, YCbCr 601/709/2020) и изменение частоты кадров. Карта поддерживает до 8 каналов встроенного аудио на каждый вход с частотой 48 кГц. Аппаратный генератор с точностью 100 нс гарантирует идеальную синхронизацию видео и аудио, а также синхронизацию нескольких карт через SDK.
• Комплексная интеграция и масштабирование: Поставляется с драйверами и SDK (MWCapture) для Windows (DirectShow, DirectKS) и Linux (V4L2, ALSA). Совместима с популярным ПО: OBS, vMix, Wirecast, VLC и другими. Поддерживается установка нескольких карт в одну систему — каждая идентифицируется по уникальному номеру с помощью DIP-переключателя на плате. Доступна синхронизация аппаратных часов через SDK и неограниченное количество потоков захвата для каждого канала (в одинаковом формате).
• Идеальное решение для: двухкамерных студий, систем видеонаблюдения, встраиваемых систем захвата, портативных видеоустройств и любых проектов, где требуется компактный и надежный захват с двух SDI-источников одновременно.

Подробнее Magewell

Magewell Eco Capture HDMI 4K Plus M.2

Одноканальная карта захвата 4Kp60 в формате M.2 для профессионального видео высокой четкости

Magewell Eco Capture HDMI 4K Plus M.2 — это высокопроизводительная карта захвата видео в сверхкомпактном формате M.2 2280, которая идеально подходит для систем, требующих захвата 4K-видео с высокой частотой кадров. Она обеспечивает захват видео с разрешением до 4096×2160 при 60 кадрах/с, что делает её отличным выбором для профессиональных студий, спортивных трансляций, медицинской визуализации и систем видеонаблюдения, где важна высокая детализация и плавность движения.

Ключевые возможности для ваших проектов:

• Захват 4Kp60 видео с HDMI-источников: Карта оснащена одним входом HDMI с поддержкой разрешения до 4096×2160 при 60 кадрах/с. Это позволяет подключать профессиональные камеры, игровые консоли и другие устройства с HDMI-выходом для захвата сверхчеткого видео с высокой частотой обновления. Доступны две модификации (с радиатором и без) для оптимальной интеграции в вашу систему.
• Высокая производительность в компактном формате: Форм-фактор M.2 2280 Type M занимает минимум места в корпусе, но обеспечивает высокую пропускную способность благодаря интерфейсу PCIe Gen3 x4. Это делает карту идеальной для встраиваемых систем, портативных устройств и малогабаритных корпусов, где каждый миллиметр на счету.
• Профессиональная обработка видео: Встроенный видеопроцессор обеспечивает масштабирование, преобразование цветовых форматов, изменение частоты кадров и другие функции обработки. Карта поддерживает захват в форматах 8-бит 4:4:4, 4:2:2 и 4:2:0, а также HDR10 для получения видео с широким динамическим диапазоном.
• Простая интеграция и масштабирование: Поставляется с драйверами и SDK (MWCapture) для Windows и Linux. Совместима с популярным ПО, таким как OBS, vMix, Wirecast, VLC. Поддерживается установка нескольких карт в одну систему — каждая идентифицируется по уникальному номеру с помощью переключателя на плате.
• Идеальное решение для: профессиональных студий видеозахвата, спортивных трансляций, систем медицинской визуализации, производства контента и любых проектов, где требуется захват 4K-видео с высокой частотой кадров в компактном форм-факторе.

Подробнее Magewell

Magewell Eco Capture Dual HDMI M.2

Двухканальная карта захвата HDMI в формате M.2 для компактных систем

Magewell Eco Capture Dual HDMI M.2 — это высокопроизводительная карта захвата видео в сверхкомпактном формате M.2 2280, которая идеально подходит для систем, требующих одновременного захвата с двух HDMI-источников. Она обеспечивает захват видео с разрешением до 2048×2160 и частотой до 144 кадров/с на канал, что делает её отличным выбором для двухкамерных студий, систем видеонаблюдения и встраиваемых решений, где важна экономия пространства.

Ключевые возможности для ваших проектов:

• Два независимых HDMI-входа для двухканального захвата: Карта оснащена 2 портами HDMI 1.4a с поддержкой разрешения до 2048×2160. Каждый канал работает независимо, обеспечивая захват двух видеопотоков одновременно. Поддерживаются цветовые форматы RGB 4:4:4 и YCbCr 4:4:4/4:2:2 с глубиной цвета 8/10/12 бит, а также 3D-режимы (SBS, Top-Bottom, Frame Packing).
• Высокая производительность в компактном формате: Форм-фактор M.2 2280 Type M занимает минимум места, но обеспечивает высокую пропускную способность: интерфейс PCIe Gen2 x4 дает до 700 МБ/с на канал. Поддерживает захват видео с разрешением до 2048×2160 и частотой до 144 кадров/с на канал в зависимости от разрешения.
• Профессиональная обработка видео и звука: Встроенный видеопроцессор мощностью ~180 Мп/с обеспечивает масштабирование, устранение чересстрочности (Weave, Blend), преобразование цветовых форматов (RGB, YCbCr 601/709/2020) и изменение частоты кадров. Карта поддерживает до 8 каналов встроенного аудио на каждый вход. Аппаратный генератор с точностью 100 нс гарантирует идеальную синхронизацию видео и аудио, а также синхронизацию нескольких карт через SDK.
• Выберите версию с нужным разъемом: Доступны два варианта карты: SKU 11510 (с разъёмами SHD) и SKU 11514 (с разъёмами FPC), что позволяет выбрать оптимальный тип подключения для вашей системы. В комплекте поставляются соответствующие кабели и переходники.
• Комплексная интеграция и масштабирование: Поставляется с драйверами и SDK (MWCapture) для Windows (DirectShow, DirectKS) и Linux (V4L2, ALSA). Совместима с популярным ПО: OBS, vMix, Wirecast и другими. Поддерживается установка нескольких карт в одну систему — каждая идентифицируется по уникальному номеру с помощью DIP-переключателя на плате. Доступна синхронизация аппаратных часов через SDK.
• Идеальное решение для: двухкамерных студий, систем видеонаблюдения, встраиваемых систем захвата, портативных видеоустройств и любых проектов, где требуется компактный и надежный захват с двух HDMI-источников одновременно.

Подробнее Magewell

Особенности серии Eco Capture

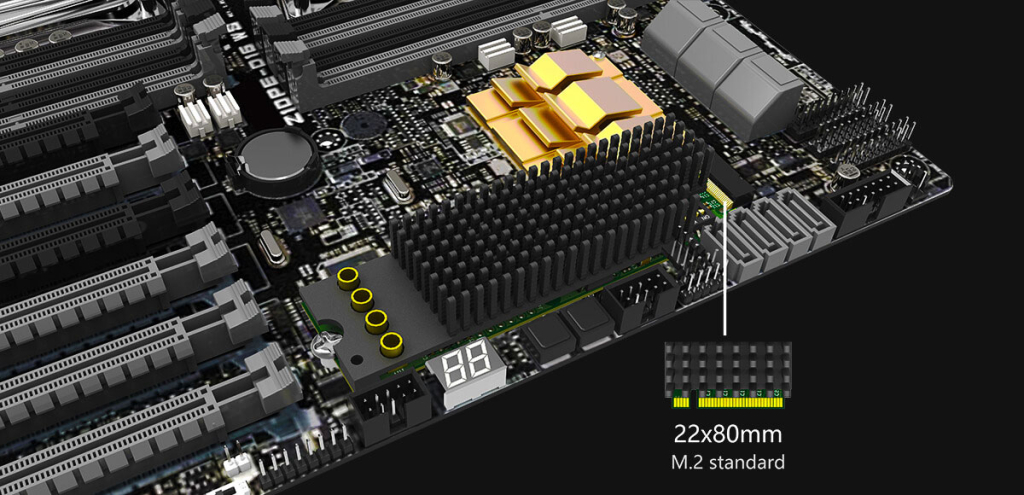

Небольшой размер

Форм-фактор M.2 2280 (22×80 мм) для компактных и портативных систем

Низкое энергопотребление

На 30–70% меньше, чем у карт Pro Capture — идеально для портативных устройств

Захват с низкой задержкой

≈ 60 мс для сигналов 1080p60 (зависит от принимающего приложения)

Карты Eco Capture M.2 предлагают системным интеграторам и OEM-разработчикам высокопроизводительные решения для захвата видео с низким энергопотреблением в очень компактном форм-факторе. Размеры карт составляют всего 22×80 мм, что делает их идеальными для использования в небольших или портативных системах, где отсутствуют полноразмерные слоты PCIe.

Гибкие интерфейсы ввода: Карты Eco Capture могут захватывать до четырёх сигналов HD или один сигнал 4Kp60, поддерживая вход HDMI, 3G-SDI, четырёхканальный 3G-SDI и одноканальный 12G-SDI. Все модели поддерживают до восьми каналов встроенного аудио на вход.

Отличная совместимость с ОС и API: Доступны драйверы для Windows и Linux, поддержка x86, x64 и ARM. Устройства поддерживают нативные API захвата ОС, а MWCapture SDK предоставляет пользовательские API для захвата с низкой задержкой и синхронизации каналов между несколькими картами.

Официальный продукт и поддержка

Карты Eco Capture являются официальным продуктом Magewell и поставляются с полной технической поддержкой от EUCLID Distribution.

Часто задаваемые вопросы

На каких операционных системах работают карты видеозахвата Eco Capture?

Карты видеозахвата Eco Capture работают на Windows и Linux, но не работают на Mac.

Какие размеры у карты видеозахвата Eco Capture?

Размеры карт Eco Capture M.2 составляют всего 22×80 мм, что делает их идеальными для использования в небольших или портативных системах, где отсутствуют полноразмерные слоты PCIe.

Какая максимальная частота кадров у USB Capture HDMI/SDI 4K Plus при захвате видео в 4K?

USB Capture HDMI/SDI 4K Plus передаёт видео с частотой 30 кадров/с при захвате видео в разрешении 4K (3840 × 2160).

Можно ли подключить Eco Capture к интерфейсу mSATA на материнской плате?

Нет, карты Eco Capture используют стандарт M.2 M Key и должны быть подключены к разъёму M.2, использующему шину PCIe.

В чем основные различия между картами Eco Capture и картами Pro Capture?

Карты захвата Pro предназначены для стандартных ПК. Поддерживают более широкий спектр интерфейсов и обеспечивают многоканальный захват до 4K 60 кадров в секунду. Разработчики могут использовать все API, предоставляемые Magewell MWCapture SDK. Карты Eco Capture предназначены для малогабаритных или портативных компьютерных корпусов, которые не оснащены полноразмерными слотами PCIe. Их энергопотребление ниже. Однако, ограниченные размером стандарта M.2, карты могут захватывать только четырёхканальные сигналы 3G SDI, двухканальные сигналы HDMI или максимум одноканальный сигнал 4K 60 кадров в секунду. Кроме того, они не поддерживают OSD, кадрирование, изменение соотношения сторон экрана и вывод нескольких потоков для одного входного потока.

Совместимы ли карты Eco Capture с материнскими платами или платами разработчиков, такими как Nano и Xavier?

Да, карты видеозахвата Eco Capture совместимы с платами разработчиков Nano и Xavier.

Поддерживают ли карты Eco Capture 10-битную глубину цвета?

Да, карты Eco Capture поддерживают глубину цвета 8/10/12 бит.

Какая задержка у карт видеозахвата Eco Capture?

Для сигналов 1080p60 задержка составляет около 60 мс. Задержка может варьироваться в зависимости от используемого принимающего приложения.

На сколько меньше энергии потребляют карты Eco Capture, чем карты Pro Capture? Какая предельная температура нагрева у core-chip?

При одинаковом типе интерфейса и количестве захваченных каналов энергопотребление карт захвата Eco на 30–70% меньше, чем у карт захвата Pro. Карты Eco Capture подходят для корпусов портативных компьютеров. Однако, поскольку размер M.2 относительно невелик (следовательно, размер радиатора ограничен), вам необходимо обратить особое внимание на общее тепловыделение корпуса вашего компьютера. Стандартный радиатор на картах Eco Capture в основном используется для отвода тепла от чипа FPGA, в то время как вы должны убедиться, что система охлаждения вашего ПК может вовремя отводить тепло в корпусе. Мы рекомендуем, чтобы температура core-chip карты оставалась не выше 85 °C. Температуру можно узнать с помощью программного обеспечения, такого как AMCap или MWCapture SDK от компании Magewell.

Карты видеозахвата Eco Capture поддерживают ANC данные?

Eco Capture SDI поддерживают извлечение HANC или VANC данных. Но эта функция должна быть реализована с помощью MWCapture SDK V3.x.

Предоставляет ли Magewell SDK для Eco Capture?

Да, карты видеозахвата Eco Capture поддерживают версию V3.3.x.x SDK.
