Что такое DisplayPort™ over Alt Mode?

Немного истории

В 2014 году впервые был представлен USB-C Alt mode - DisplayPort Alt Mode. Благодаря переключению высокоскоростных выводов USB-C с данных USB на данные DisplayPort стало возможным использовать порт USB-C в качестве видеовыхода DisplayPort, а в некоторых случаях даже смешивать эти два режима, получая сигналы USB 3.x и DisplayPort по одному кабелю. В результате появления режима DisplayPort Alt Mode количество устройств с видеовыходами резко возросло, а в ноутбуках этот режим стал предпочтительным для управления видеовыходами, если ноутбук не имел выделенного порта HDMI.

USB-C и DisplayPort.

Протокол DisplayPort, который раньше имел уникальный разъем, теперь передается через разъем USB-C. Разъем Type-C обеспечивает передачу технологии DisplayPort через альтернативный режим (Alt Mode).

С USB-C вы получите:

• USB 3.1 Gen 2 со скоростью передачи данных 40 Гбит/с
• USB Power Delivery 2.0 - Мощность до 100 Вт при работе в двунаправленном режиме
• DisplayPort Alternate Mode (DP Alt Mode) с поддержкой DP 1.4

Несмотря на то что USB-C способен поддерживать все эти функции, не все из них присутствуют постоянно. Пользователям необходимо знать спецификации своих устройств, чтобы понять, какие протоколы поддерживаются.

Что такое Alt Mode?

Alt Mode - это термин, который часто встречается при описании USB-C.

Режим Alt Mode - это функциональное расширение USB-C, позволяющее передавать через USB-порт сигналы, не относящиеся к USB. Alt Mode(s) - это дополнительные возможности, уникальные для разъема или порта USB-C, которые позволяют передавать такие технологии, как DisplayPort и Thunderbolt 3. Знания о том, какие устройства и порты поддерживают различные режимы Alt Mode, могут сбить с толку, а иногда и разочаровать.

Режим DisplayPort over Alt Mode

Режим DisplayPort Alt Mode (DP Alt Mode) позволяет компьютеру с интерфейсом USB-C напрямую подключаться к дисплею или монитору. Для такого подключения монитор должен иметь порт USB-C. Ноутбук с интерфейсом USB-C можно использовать с мониторами, имеющими традиционные видеопорты, такие как VGA, DVI, HDMI и DisplayPort, но для этого необходимо приобрести видеоадаптер USB-C.

Что необходимо знать перед использованием DisplayPort over Alt Mode?

• Убедитесь, что порт USB-C вашего компьютера поддерживает режим DP Alt Mode
• Ознакомьтесь с техническими характеристиками видеоадаптера USB-C, чтобы убедиться, что он поддерживает необходимые разрешения и частоту обновления
• Если вас интересует видеоадаптер USB-C MST или док-станция для ноутбука, убедитесь, что ваша видеокарта также поддерживает MST

Что следует проверить: Режим DisplayPort™ over Alt.

Прежде всего!

• Всегда проверяйте технические характеристики устройств, которые вы собираетесь использовать. Например, ноутбука, ПК или другого оборудования.
• Также проверьте спецификацию используемых соединительных кабелей и адаптеров (в том числе, однонаправленных или двунаправленных).
• Проверьте спецификацию используемого выходного устройства.
• Убедитесь, что они поддерживают USB C over Alt Mode!

Как проверить: Версию и тип порта Usb C

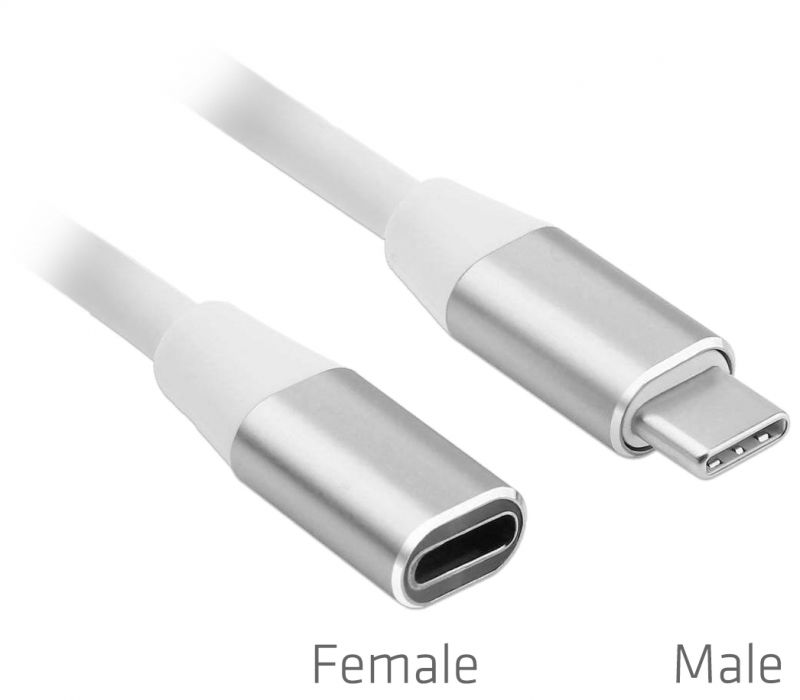

Как выглядит порт USB C?

Порт USB C имеет овальную форму. Он также меньше, чем порт USB A. Кроме того, соединение USB C симметрично. Например, штекер USB C можно вставить в порт USB C двумя способами.

Какой тип порта USB C у моего ноутбука с Windows?

Рядом с портами ноутбука с ОС Windows расположены символы/логотипы, обозначающие, что можно делать с данным портом.

• Есть ли рядом с портом USB C символ молнии (Thunderbolt 3)? Значит, через этот порт можно осуществлять зарядку, передавать видеосигнал, а значит, подключать монитор. Этот порт поддерживает режим DisplayPort alt.
• Есть ли рядом с портом USB-C символ D (DisplayPort)? Тогда через этот порт можно передавать видеосигнал и подключать монитор. Данный порт поддерживает режим DisplayPort alt.
• Рядом с портом USB C есть символ батареи? Тогда ноутбук можно заряжать через этот порт. Этот порт не поддерживает режим DisplayPort alt.

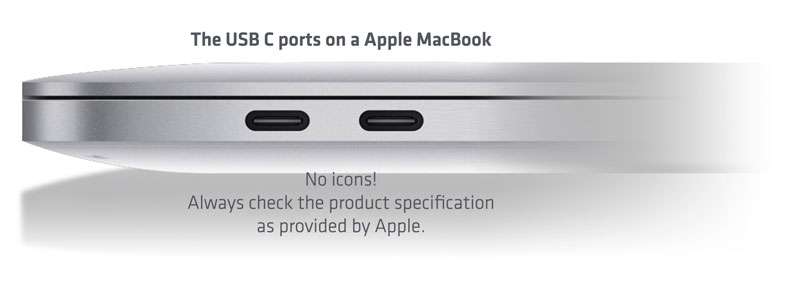

USB C port Apple Mac

Каким типом порта USB C оснащен мой MacBook? На MacBook рядом с портом нет логотипа или символа.

Function USB C Model MacBook	Видеосигнал / Поддержка  DisplayPort alt mode	Зарядка
MacBook Pro 2016-2019	Да	Да
MacBook Pro 2015	Нет	Нет
MacBook Air 2018-2019	Да	Да
MacBook Air 2015-201	Нет	Нет
MacBook 12 inch 2015-2017	Да	Нет

На MacBook выполните следующие действия:

• Включите MacBook.
• На рабочем столе в левом верхнем углу найдите логотип Apple и кликните на него. Кликните на "About this mac".
• Проверьте, какая у вас модель / год выпуска.
• Воспользуйтесь приведенной ниже схемой, которая даст вам представление о том, что можно сделать с помощью USB C на MacBook вашего типа. Этот порт поддерживает режим DisplayPort alt.
• Также см. веб-сайт www.apple.com для всех моделей.

А как насчет: Обновление драйверов и прошивок

Что касается: Обновления драйверов и прошивки для получения максимальной отдачи от соединения. Может потребоваться обновление драйверов и/или прошивки. Это позволит получить наилучшее разрешение экрана и скорость передачи данных.

• Рекомендуется обновить драйвер или прошивку устройства, чтобы устранить проблемы с устройством и воспользоваться преимуществами усовершенствований, недоступных в предыдущих версиях.
• ПРИМЕЧАНИЕ: Процессы по обновлению и прошивке могут отличаться в зависимости от производителя устройства и операционной системы (ОС), установленной на устройстве. Перед выполнением ознакомьтесь с файлами READ-ME и инструкциями по их установке.
• ВАЖНО: Прочитайте руководство пользователя вашего устройства, чтобы узнать, где и как найти текущую версию системы/прошивки устройства.

Технические характеристики DisplayPort™ Over USB C

DisplayPort™ опирается на функциональное расширение Alternate Mode интерфейса USB Type-C и имеет сходные электрические характеристики с USB 3.1, что позволяет использовать общие элементы системы.

• Видео, SuperSpeed USB и питание - все в одном разъеме
• 4K @60 Гц 24-битный цвет (без сжатия) совместно с USB 3.1
• 5K (5120 x 2880) без сжатия совместно с USB 2.0
• Поддержка цветового пространства BT.2020, HDR и HDCP 2.2
• Поддержка 8K x 4K с использованием пиксельной структуры 4:2:0 (хорошо) или VESA Display Stream Compression (лучше)
• Поддержка многоканального звука высокого класса
• Обратная совместимость с VGA, DVI и HDMI 2.0 с CEC с помощью адаптеров или кабелей-переходников
• Расширяемая структура данных на основе пакетов
