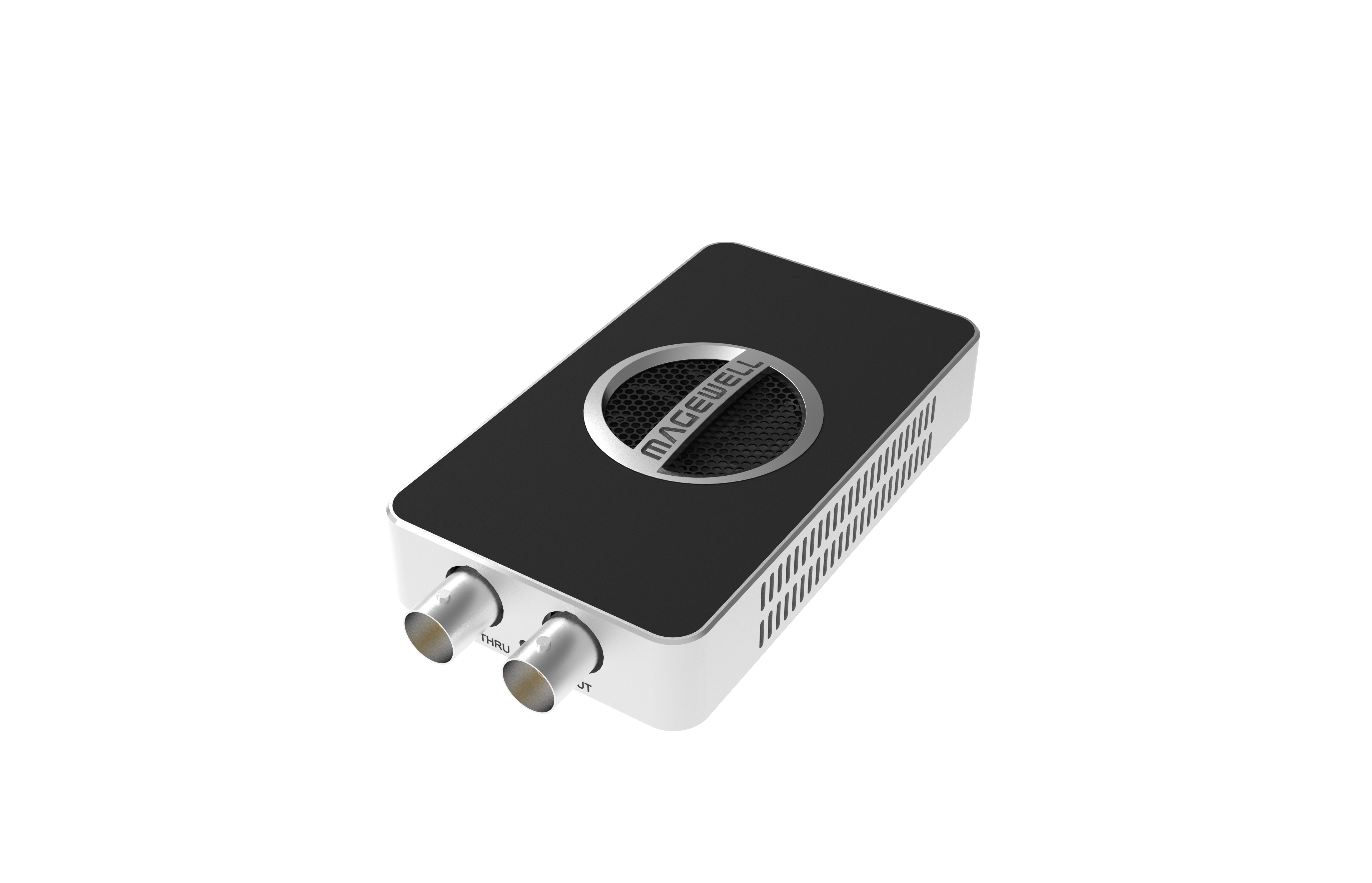

Magewell USB Capture SDI 4K Pro

Magewell

Внешнее устройство захвата 4K SDI с высокоскоростным USB 3.2 и сквозным выходом

Magewell USB Capture SDI 4K Pro — это профессиональное внешнее устройство для захвата 4K-видеосигнала с SDI-источников, обеспечивающее высочайшее качество и производительность. Благодаря интерфейсу USB 3.2 Gen 2x2 с пропускной способностью до 20 Гбит/с, оно поддерживает захват видео с разрешением до 4096×2160 и частотой до 240 кадров/с, что делает его идеальным решением для самых требовательных задач: от спортивных трансляций и студийного продакшна до медицинской визуализации и систем видеоаналитики.

Ключевые возможности:

▹ Захват 4K видео с SDI-источников: Устройство поддерживает входной сигнал SDI с разрешением до 4096×2160 при 60 кадрах/с (4:2:2). Обеспечивает захват видео с разрешением до 4096×2160 и частотой до 240 кадров/с (в зависимости от разрешения), что позволяет получать сверхплавное видео для анализа и трансляций.
▹ Сквозной выход SDI (Loop-Through): Встроенный сквозной выход позволяет передавать видеосигнал на внешний монитор или другое оборудование без задержки, одновременно с захватом на компьютер. Это критически важно для профессиональных рабочих процессов, где требуется мониторинг и маршрутизация сигнала.
▹ Высокоскоростной интерфейс USB 3.2 Gen 2x2: Подключение к компьютеру через USB 3.2 с пропускной способностью до 20 Гбит/с обеспечивает передачу видеопотока высокого разрешения без сжатия и с минимальной задержкой. Совместим с USB Type-C и Type-A (через переходник).
▹ Аудиовозможности: Устройство оснащено 3.5 мм линейным входом и выходом, позволяя встраивать внешний аудиосигнал в SDI-поток или извлекать встроенное аудио из SDI и выводить его на внешние устройства.
▹ Универсальная совместимость и простота использования: Работает по принципу Plug-and-Play, совместимо с Windows, Linux, macOS и Chrome OS. Поддерживается большинством популярных приложений для видеоконференций, стриминга и записи. Для разработчиков предоставляется SDK.
▹ Идеальное решение для: профессиональных студий, спортивных и событийных трансляций, медицинской визуализации, научных исследований, систем видеоаналитики и любых проектов, где требуется высококачественный захват 4K-видео с SDI-источников с максимальной производительностью.

Запросить цену

Подробно
Комплектация

Технические характеристики

Параметр	Значение
Модель	USB Capture SDI 4K Pro (PN: 32160)
Входной интерфейс	1 × 12G-SDI
Интерфейс Loop-Through	1 × 12G-SDI
Хост-интерфейс	USB 3.2 Gen 2x2 (до 20 Гбит/с) Type-C
Макс. разрешение входа	4096×2160 при 60 кадрах/с (4:2:2, 10 бит)
Макс. частота захвата	До 240 кадров/с (зависит от разрешения)
Цветовая субдискретизация	RGB 4:4:4, YUV 4:4:4, YUV 4:2:2, YUV 4:2:0
Глубина цвета (вход)	8/10/12 бит
Глубина цвета (захват)	До 10 бит
Аудио	До 8 каналов SDI-аудио (24 бит, 192 кГц) 2-канальный линейный вход (3.5 мм)
Поддерживаемые стандарты	12G-SDI
Видеопроцессор	~700 Мп/с
Функции обработки	Масштабирование, кадрирование, деинтерлейсинг, преобразование цветовых форматов, изменение частоты кадров, соотношения сторон, зеркалирование
Форматы захвата	P010, Y210, NV12, I420, YUY2, UYVY, RGB24, RGB32
Поддерживаемые ОС	Windows 10/11/Server, Linux (x86/x64/ARM), macOS 10.12+, Chrome OS
SDK и API	MWCapture SDK: Windows (DirectShow), Linux (V4L2), macOS (AVCaptureSession)
Совместимое ПО	Zoom Rooms, Microsoft Teams, OBS Studio, vMix, XSplit, VLC и другие
Форм-фактор	110.6 × 56.8 × 18 мм
Потребление	5 В, ~1.439 А (макс. 7.19 Вт)
LED-индикатор	Пульсирует — сигнал не обнаружен Горит — сигнал обнаружен Двойные вспышки — ошибка памяти/FPGA Выключен — ошибка питания/прошивки
Рабочая температура	от 0 до 60 °C
Температура хранения	от –20 до 70 °C
Относительная влажность	от 5% до 90% (без конденсации)

Модель

USB Capture SDI 4K Pro (PN: 32160)

Входной интерфейс

1 × 12G-SDI

Интерфейс Loop-Through

1 × 12G-SDI

Хост-интерфейс

USB 3.2 Gen 2x2 (до 20 Гбит/с) Type-C

Макс. разрешение входа

4096×2160 при 60 кадрах/с (4:2:2, 10 бит)

Макс. частота захвата

До 240 кадров/с (зависит от разрешения)

Цветовая субдискретизация

RGB 4:4:4, YUV 4:4:4, YUV 4:2:2, YUV 4:2:0

Глубина цвета (вход)

8/10/12 бит

Глубина цвета (захват)

До 10 бит

Аудио

До 8 каналов SDI-аудио (24 бит, 192 кГц)
2-канальный линейный вход (3.5 мм)

Поддерживаемые стандарты

12G-SDI

Видеопроцессор

~700 Мп/с

Функции обработки

Масштабирование, кадрирование, деинтерлейсинг, преобразование цветовых форматов, изменение частоты кадров, соотношения сторон, зеркалирование

Форматы захвата

P010, Y210, NV12, I420, YUY2, UYVY, RGB24, RGB32

Поддерживаемые ОС

Windows 10/11/Server, Linux (x86/x64/ARM), macOS 10.12+, Chrome OS

SDK и API

MWCapture SDK: Windows (DirectShow), Linux (V4L2), macOS (AVCaptureSession)

Совместимое ПО

Zoom Rooms, Microsoft Teams, OBS Studio, vMix, XSplit, VLC и другие

Форм-фактор

110.6 × 56.8 × 18 мм

Потребление

5 В, ~1.439 А (макс. 7.19 Вт)

LED-индикатор

Пульсирует — сигнал не обнаружен
Горит — сигнал обнаружен
Двойные вспышки — ошибка памяти/FPGA
Выключен — ошибка питания/прошивки

Рабочая температура

от 0 до 60 °C

Температура хранения

от –20 до 70 °C

Относительная влажность

от 5% до 90% (без конденсации)

Комплектация USB Capture SDI 4K Pro

PN: 32160

Компонент	Описание	Артикул
	Кабель USB 3.2 Type C → Type A (до 10 Гбит/с)	ELE00054
	Кабель USB 3.2 Type C → Type C (до 20 Гбит/с)	ELE00053

Документы

Технические характеристики USBCaptureSDI4KPro Размер: 81.2 Кб

Спецификации и свойства USB Размер: 752.7 Кб

USB Capture Family Размер: 753 Кб
