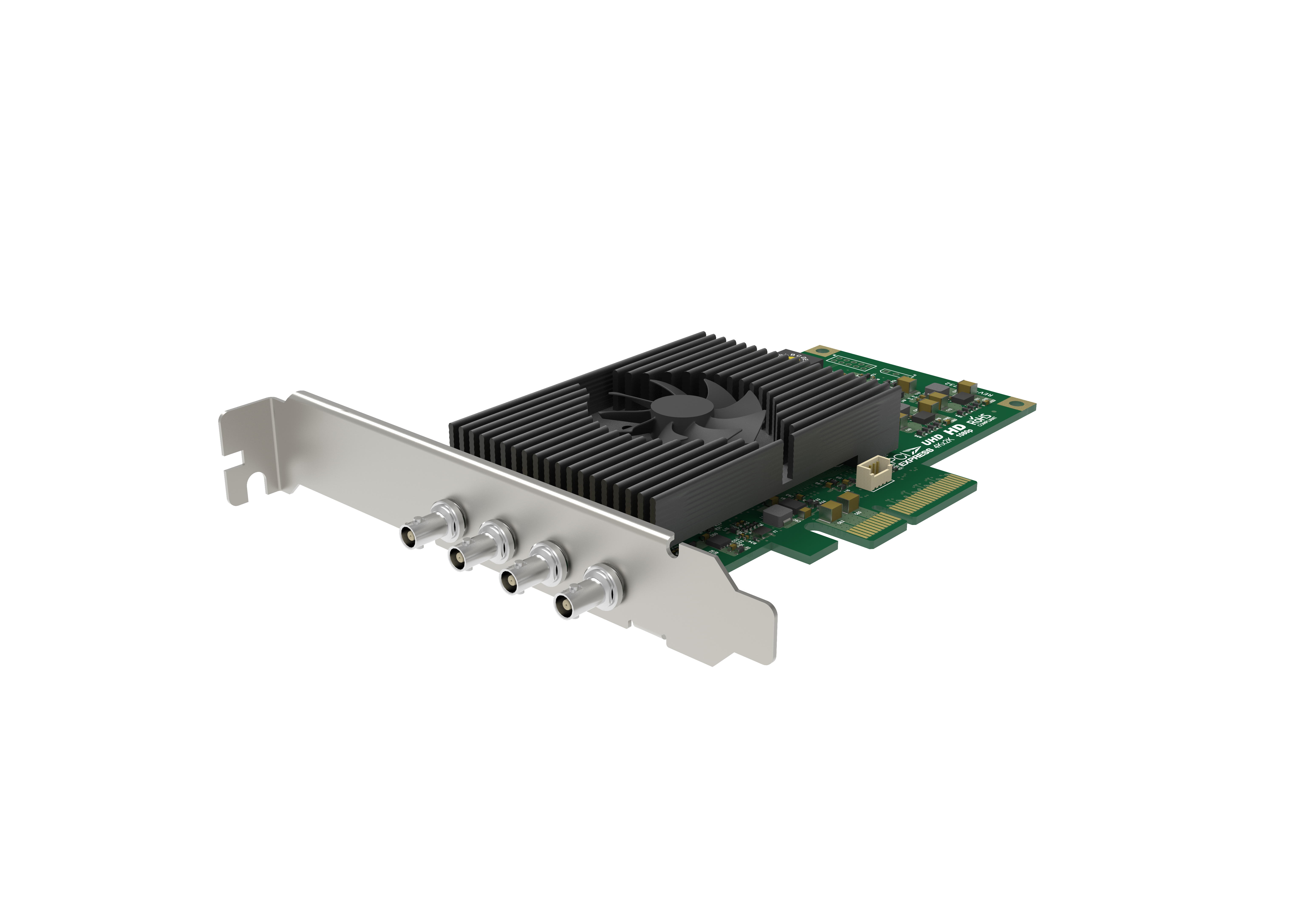

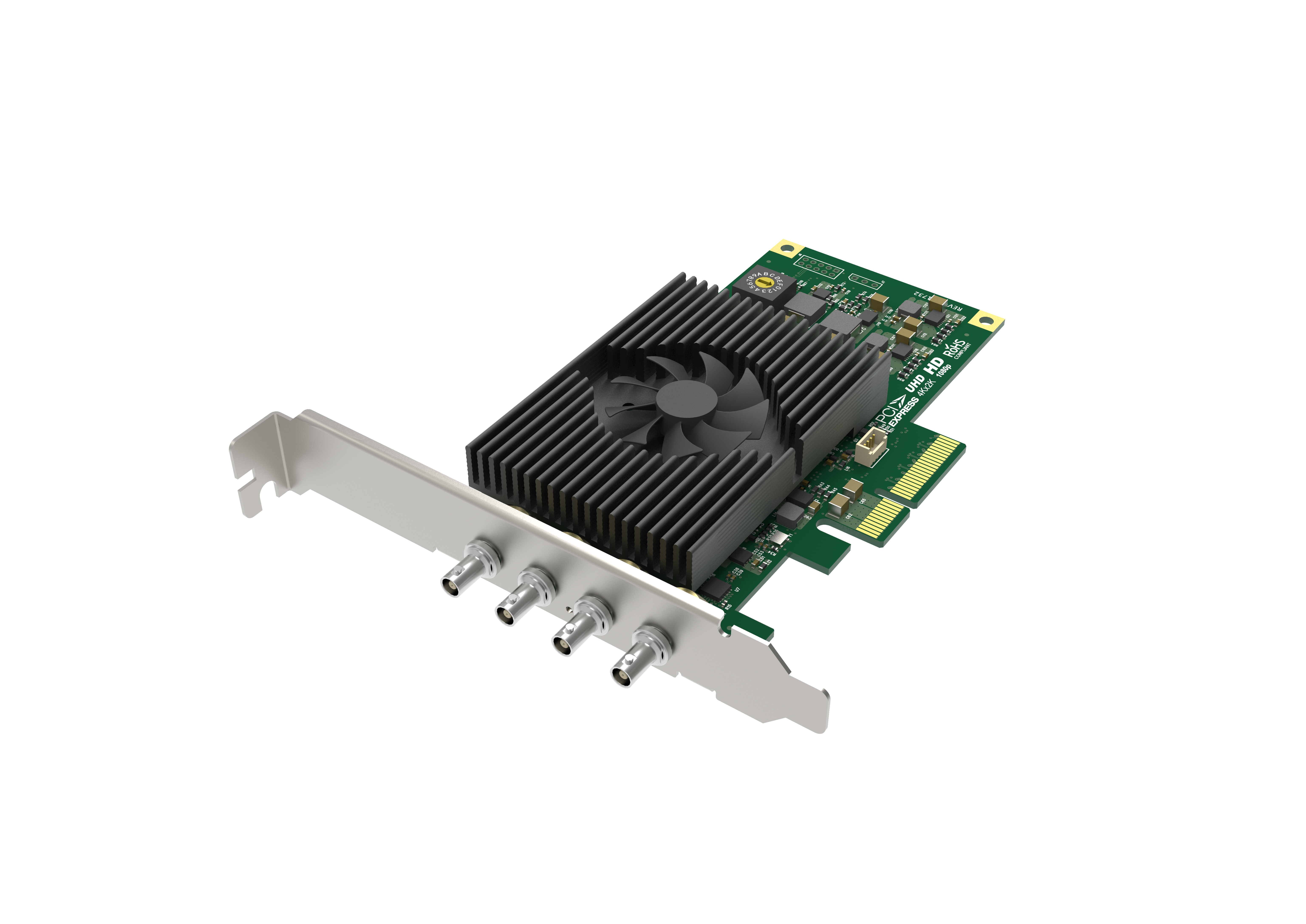

Magewell Pro Capture SDI 4K Plus

Magewell

Одноканальная карта захвата 4K SDI для профессиональных систем

Magewell Pro Capture SDI 4K Plus — это высокопроизводительная карта захвата видео в формате PCIe, которая обеспечивает непревзойденную гибкость при работе с 4K-сигналами. Она поддерживает три режима подключения: одноканальный 12G-SDI, двухканальный 6G-SDI или четырехканальный 3G-SDI, что делает её идеальным решением для профессиональных студий, трансляционных систем и задач, где критичны высокое качество, надежность и минимальная задержка.

Ключевые возможности для ваших проектов:

• Три режима подключения для любых задач: Карта может работать в одном из трех режимов, автоматически определяя тип сигнала:
Single-link 12G-SDI: Для захвата одного 4K-потока с частотой до 60 кадров/с.
Dual-link 6G-SDI: Для работы с двумя 4K-потоками или другими конфигурациями.
Quad-link 3G-SDI: Для одновременного захвата четырех независимых HD-потоков.
Эта гибкость позволяет использовать карту в самых разных сценариях — от одной 4K-камеры до многоканальной системы.
• Высокая производительность для профессиональных задач: Карта поддерживает захват видео с разрешением до 4096×2160. Интерфейс PCIe Gen2 x4 гарантирует высокую пропускную способность. Ультранизкая задержка критична для прямых трансляций и мониторинга в реальном времени. Полная 10-битная обработка видео обеспечивает высокое качество изображения.
• Мощные инструменты обработки видео: Полная 10-битная обработка включает масштабирование, кадрирование, устранение чересстрочности (Weave, Blend, Top/Bottom field), преобразование цветовых форматов (RGB, YCbCr 601/709/2020), изменение частоты кадров и соотношения сторон. Поддерживается наложение OSD с PNG-изображениями и динамическая загрузка RGBA OSD через SDK. Поддерживается масштабирование вверх/вниз 1080/720 для гибкой работы с разными форматами.
• Комплексная интеграция и масштабирование: Поставляется с драйверами и SDK для Windows (DirectShow, DirectKS), Linux (V4L2, ALSA) и macOS (AVCaptureSession, AudioUnit). Совместима с популярным ПО: OBS, vMix, Wirecast и другими. Поддерживается установка нескольких карт с уникальными номерами через ротационный переключатель на плате.
• Идеальное решение для: профессиональных студий, трансляционных систем, задач медицинской визуализации и любых проектов, где требуется высококачественный захват с одного 4K SDI-источника с возможностью гибкой настройки режимов подключения.

Запросить цену

Подробно
Комлектация

Технические характеристики

Параметр	Значение
Модель	Pro Capture SDI 4K Plus
Входные интерфейсы	4 × HD-BNC (12G-SDI, 6G-SDI, 3G-SDI)
Хост-интерфейс	PCIe Gen2 x4
Режимы подключения	Single-link 12G-SDI, Dual-link 6G-SDI, Quad-link 3G-SDI (автоматическое определение)
Макс. разрешение	4096×2160
Макс. частота кадров	До 60 кадров/с (зависит от разрешения и режима подключения)
Цветовая субдискретизация	RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
Глубина цвета	10/12 бит
Аудио	До 8 каналов на вход, 48 кГц
Поддерживаемые стандарты	SD/HD/3G/6G/12G SDI (ST 259, 292, 425, 2081, 2082)
Форматы захвата (8-бит)	4:2:0 (NV12, I420, YV12), 4:2:2 (YUY2, YUYV, UYVY), 4:4:4 (V308, IYU2, V408, BGR24, BGR32)
Форматы захвата (10-бит)	4:4:4 (V410, Y410)
Видеопроцессор	~720 Мп/с, полная 10-битная обработка
Функции обработки	Масштабирование, кадрирование, устранение чересстрочности (Weave, Blend, Top/Bottom field), преобразование цветовых форматов (RGB, YCbCr 601/709/2020), изменение частоты кадров и соотношения сторон, наложение OSD, масштабирование вверх/вниз 1080/720
Синхронизация	Аппаратный генератор (100 нс), синхронизация нескольких карт через SDK, ультранизкая задержка
Поддерживаемые ОС	Windows 10/11/Server (x86 & x64), Linux (x86, x64, ARM), macOS (10.12 и выше)
SDK и API	MWCapture SDK: Windows (DirectShow, DirectKS), Linux (V4L2, ALSA), macOS (AVCaptureSession, AudioUnit)
Совместимое ПО	OBS, vMix, Wirecast, VLC, XSplit, VidBlaster и другие на базе DirectShow/V4L2/AVCaptureSession
Установка нескольких карт	Поддерживается. Ротационный переключатель на плате задаёт уникальный номер карты (0–F).
Обновление прошивки	Несколько карт одновременно, без выключения питания, автоматическое восстановление при сбое
Форм-фактор	Низкопрофильный PCIe x4
Потребление	~10.5 Вт
Рабочая температура	от 0 до 60 °C
Температура хранения	от –20 до 70 °C
Относительная влажность	от 5% до 90% (без конденсации)

Комплектация

Компонент	Описание	Артикул
Кабель HD-BNC к BNC (4 шт.)	Для подключения SDI-источников к карте захвата	ELE00119
Низкопрофильный кронштейн	Для установки карты в низкопрофильные корпуса	ACC01251
