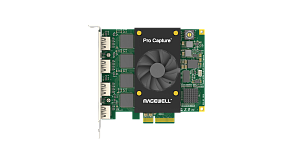

Magewell Pro Capture Quad HDMI

Magewell

Четырёхканальная карта захвата HDMI для профессиональных студий и трансляций

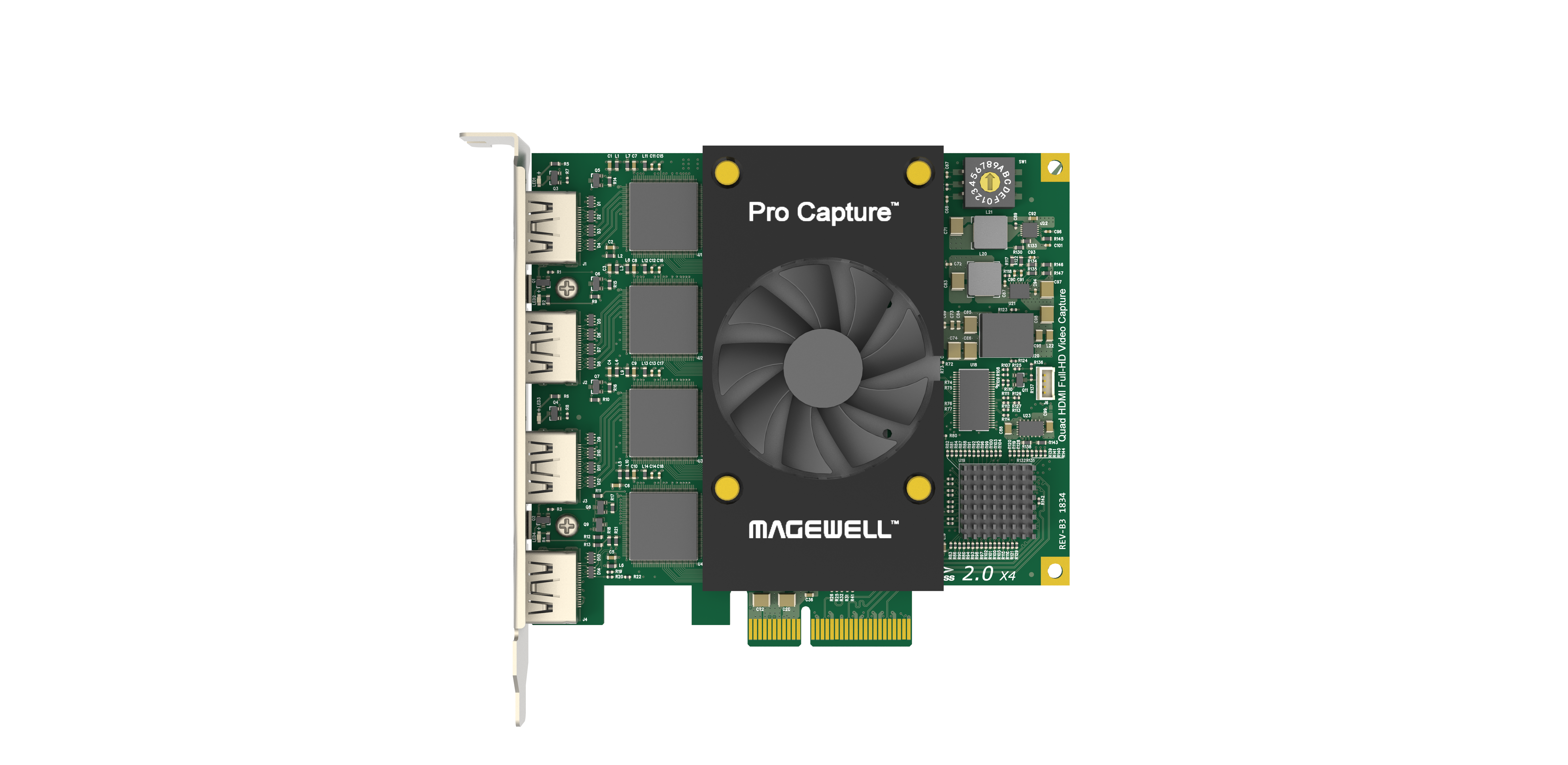

Magewell Pro Capture Quad HDMI — это высокопроизводительная карта захвата видео в формате PCIe, которая идеально подходит для систем, требующих одновременного захвата с четырёх HDMI-источников. Она обеспечивает захват видео с разрешением до 2048×2160 и частотой до 144 кадров/с на канал, что делает её отличным выбором для многокамерных студий, трансляционных комплексов и систем видеонаблюдения, где важна высокая детализация и надежность.

Ключевые возможности для ваших проектов:

• Четыре независимых HDMI-входа для многоканального захвата: Карта оснащена 4 портами HDMI type A с поддержкой разрешения до 2048×2160. Каждый канал работает независимо, обеспечивая захват четырёх видеопотоков одновременно. Поддерживаются цветовые форматы RGB 4:4:4 и YCbCr 4:4:4/4:2:2 с глубиной цвета 8/10/12 бит, а также 3D-режимы (SBS, Top-Bottom, Frame Packing).
• Высокая производительность для профессиональных задач: Карта выполнена в полноразмерном формате PCIe x4 и оснащена двумя видеопроцессорами с суммарной производительностью ~360 Мп/с. Интерфейс PCIe Gen2 x4 обеспечивает пропускную способность до 400 МБ/с на канал. Ультранизкая задержка — всего 64 видеолинии — критична для прямых трансляций и мониторинга в реальном времени.
• Мощные инструменты обработки видео: Полная 10-битная обработка видео включает масштабирование, кадрирование, устранение чересстрочности (Weave, Blend, Top/Bottom field), преобразование цветовых форматов (RGB, YCbCr 601/709/2020), изменение частоты кадров и соотношения сторон. Поддерживается наложение OSD с PNG-изображениями (до 2048×2160) и динамическая загрузка RGBA OSD через SDK.
• Комплексная интеграция и масштабирование: Поставляется с драйверами и SDK для Windows (DirectShow, DirectKS), Linux (V4L2, ALSA) и macOS (AVCaptureSession, AudioUnit). Совместима с популярным ПО: OBS, vMix, Wirecast и другими. Поддерживается установка нескольких карт с уникальными номерами через ротационный переключатель на плате. Неограниченное количество потоков захвата для каждого канала с независимыми настройками обработки.
• Идеальное решение для: многокамерных студий, трансляционных комплексов, систем видеонаблюдения, медицинской визуализации и любых проектов, где требуется одновременный захват с четырёх HDMI-источников с высоким качеством и минимальной задержкой.

Запросить цену

Подробно
Комлектация

Технические характеристики

Параметр	Значение
Модель	Pro Capture Quad HDMI (SKU: 111000000)

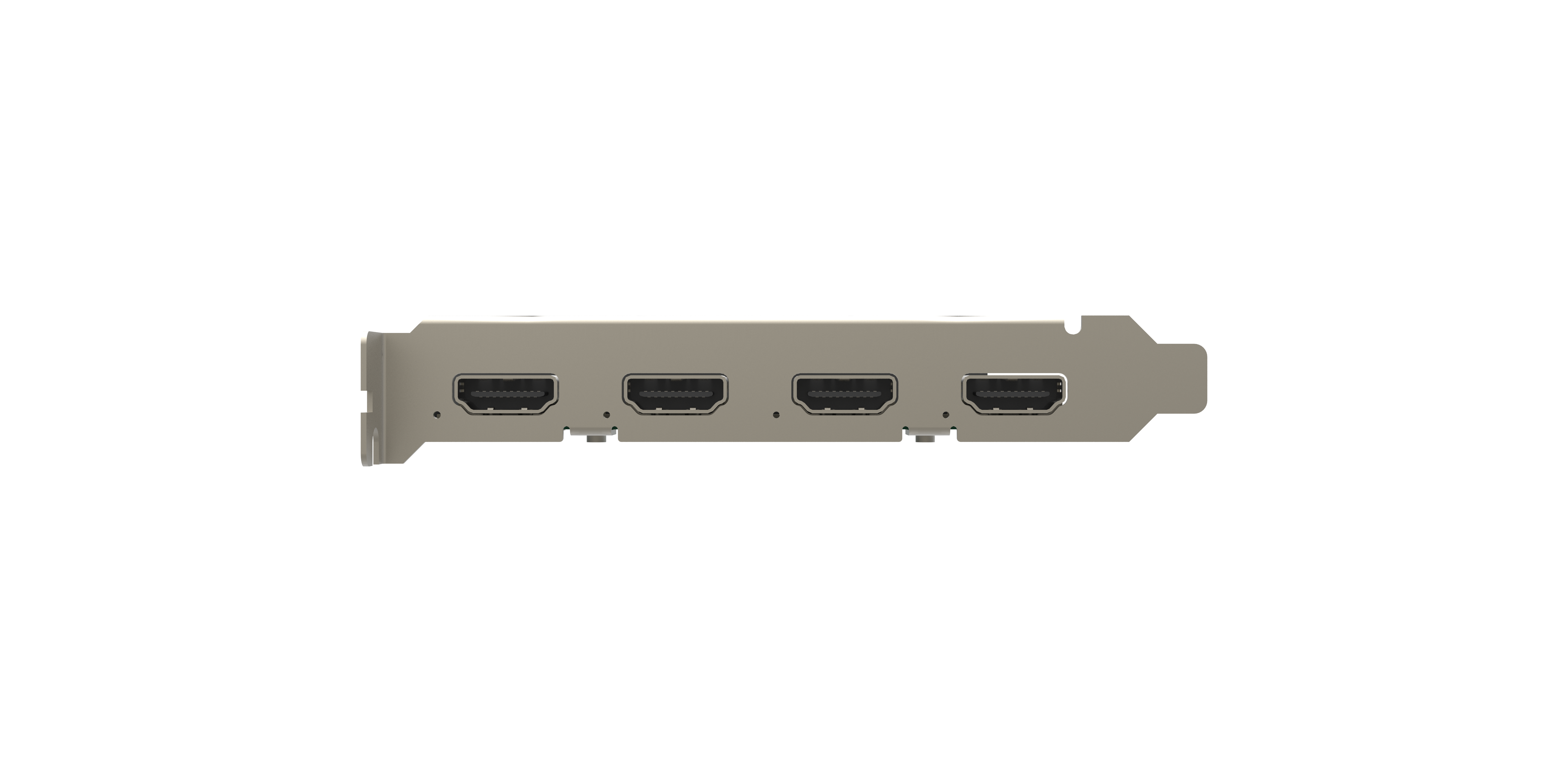

Входные интерфейсы	4 × HDMI type A (HDMI 1.4a, DVI 1.0)
Хост-интерфейс	PCIe Gen2 x4
Макс. разрешение	2048×2160
Макс. частота кадров	До 144 кадров/с (зависит от разрешения и пропускной способности PCIe)
Цветовая субдискретизация	RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
Глубина цвета	8/10/12 бит
Аудио	До 8 каналов IEC60958/IEC61937 (через SDK)
Особенности HDMI	Поддержка пользовательского EDID, извлечение AVI/Audio/SPD/MS/VS/ACP/ISRC InfoFrames, 3D-режимов (SBS, Top-Bottom, Frame Packing), тайм-кода Sony/Canon DSLR
Форматы захвата (8-бит)	4:2:0 (NV12, I420, YV12), 4:2:2 (YUY2, YUYV, UYVY), 4:4:4 (V308, IYU2, V408, BGR24, BGR32)
Форматы захвата (10-бит)	4:4:4 (V410, Y410)
Видеопроцессор	2 × ~180 Мп/с, полная 10-битная обработка
Функции обработки	Масштабирование, кадрирование, устранение чересстрочности (Weave, Blend, Top/Bottom field), преобразование цветовых форматов (RGB, YCbCr 601/709/2020), изменение частоты кадров и соотношения сторон, наложение OSD
Синхронизация	Аппаратный генератор (100 нс), синхронизация нескольких карт через SDK, ультранизкая задержка (64 видеолинии)
Поддерживаемые ОС	Windows 10/11/Server (x86 & x64), Linux (x86, x64, ARM), macOS (10.12 и выше)
SDK и API	MWCapture SDK: Windows (DirectShow, DirectKS), Linux (V4L2, ALSA), macOS (AVCaptureSession, AudioUnit)
Совместимое ПО	OBS, vMix, Wirecast, VLC, XSplit, VidBlaster и другие на базе DirectShow/V4L2/AVCaptureSession
Установка нескольких карт	Поддерживается. Ротационный переключатель на плате задаёт уникальный номер карты (0–F).
Обновление прошивки	Несколько карт одновременно, без выключения питания, автоматическое восстановление при сбое
Форм-фактор	PCIe x4 (112.15 × 102.92 мм, без кронштейна)
Потребление	Макс. ток 12В: ~0.86 А; 3.3В: ~0.95 А. Макс. мощность: ~15.39 Вт.
Рабочая температура	от 0 до 60 °C
Температура хранения	от –20 до 70 °C
Относительная влажность	от 5% до 90% (без конденсации)

Комплектация

Компонент	Описание	Артикул
Низкопрофильный кронштейн	Для установки карты в низкопрофильные корпуса	ACC01211

Документы

Технические характеристики Размер: 43.2 Кб
