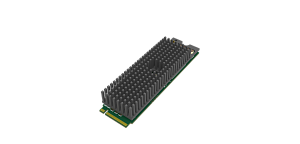

Magewell Eco Capture AIO M.2

Magewell

Универсальная карта захвата 2K в формате M.2 для компактных и встраиваемых систем

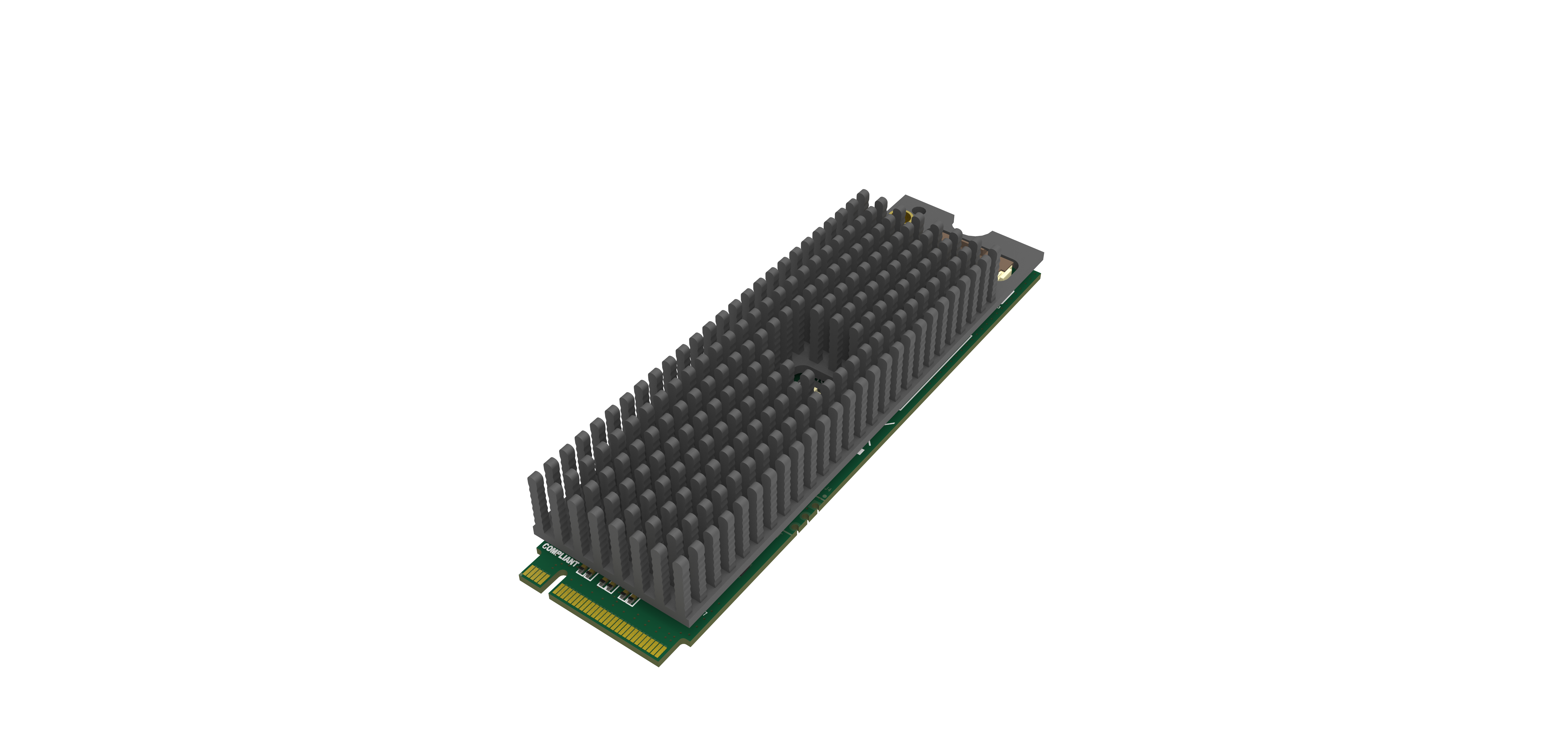

Magewell Eco Capture AIO M.2 — это одноканальная карта захвата видео в сверхкомпактном формате M.2 2280, которая идеально подходит для встраиваемых систем, портативных устройств и малогабаритных корпусов, где каждый миллиметр на счету. Она объединяет в себе поддержку сигналов HDMI и SDI, обеспечивая максимальную гибкость при подключении к потребительским и профессиональным камерам.

Ключевые возможности для ваших проектов:

• Выбор интерфейса HDMI или SDI в одном слоте: Карта оснащена двумя входами — HDMI 1.4a и SD/HD/3G/2K SDI. Это позволяет подключать как потребительские камеры и устройства с HDMI-выходом, так и профессиональное оборудование с интерфейсом SDI. В комплекте поставляются гибкие переходники для удобства подключения. Обратите внимание: одновременно может быть активен только один источник сигнала.
• Высокая производительность в компактном формате: Форм-фактор M.2 2280 Type M занимает минимум места, но обеспечивает высокую пропускную способность (до 700 МБ/с в системах PCIe 2.0). Поддерживает захват видео с разрешением до 2048×1080 и частотой до 250 кадров/с, что делает её идеальной для задач машинного зрения и высокоскоростной записи.
• Профессиональная обработка видео и многоканального звука: Встроенный видеопроцессор мощностью ~180 Мп/с обеспечивает масштабирование, устранение чересстрочности, преобразование цветовых форматов (RGB, YUV BT.601/BT.709/BT.2020) и изменение частоты кадров. Карта поддерживает до 8 каналов встроенного аудио 24 бит/192 кГц для HDMI и 48 кГц для SDI. Аппаратный генератор с точностью 100 нс гарантирует идеальную синхронизацию видео и аудио, а при использовании нескольких карт — их синхронизацию через SDK.
• Простая интеграция и масштабирование: Поставляется с драйверами и SDK (MWCapture) для Windows (DirectShow) и Linux (V4L2/ALSA). Совместима с популярным ПО, таким как OBS, vMix, Wirecast, VLC. Поддерживается установка нескольких карт в одну систему — каждая идентифицируется по уникальному номеру с помощью переключателя на плате.
• Идеальное решение для: встраиваемых систем видеозахвата, портативных медицинских приборов, систем машинного зрения, киосков и терминалов, а также любых проектов, где требуется компактный и надежный захват видео с HDMI и SDI-источников.

Запросить цену

Подробно
Комплектация

Технические характеристики

Параметр	Значение
Модель	Eco Capture AIO M.2 (SKU: 116000000)
HDMI-вход	HDMI 1.4a (через адаптер в комплекте). Макс. разрешение: 2048×1080 60fps 4:4:4. Глубина цвета: 8/10/12 бит. До 8 каналов аудио 24 бит, 192 кГц.
SDI-вход	SD/HD/3G/2K SDI (через MMCX–BNC в комплекте). Макс. разрешение: 2048×1080 60fps 4:2:2 10 бит. Поддержка SMPTE ST 259, 292, 424. До 8 каналов аудио 48 кГц.
CVBS-вход	12-битный АЦП. Поддержка NTSC, PAL, SECAM. Автоматическое определение сигнала.
Макс. разрешение захвата	2048×1080
Макс. частота кадров	До 250 кадров/с (зависит от разрешения и пропускной способности PCIe)
Форматы захвата	8-битные: 4:4:4 (V308, IYU2, V408, BGR24, BGR32), 4:2:2 (YUY2, YUYV, UYVY), 4:2:0 (NV12, I420, YV12)
Обработка видео	Масштабирование, устранение чересстрочности, преобразование цветовых форматов (RGB/YUV BT.601/BT.709/BT.2020), изменение частоты кадров
Синхронизация	Высокоточный аппаратный генератор (100 нс). Синхронизация нескольких карт через SDK.
Хост-интерфейс	M.2 2280 Type M (PCIe Gen2 x2). Пропускная способность: ~700 МБ/с (PCIe 2.0), ~400 МБ/с (PCIe 1.x).
Установка нескольких карт	Поддерживается. Переключатель на плате задаёт уникальный номер карты (0–F).
SDK и API	MWCapture SDK. Поддержка Windows (DirectShow/DirectKS/Wave API/DirectSound/WASAPI), Linux (V4L2/ALSA).
Совместимое ПО	OBS, vMix, Wirecast, VLC, XSplit, VidBlaster, Microsoft Media Encoder и другие на базе DirectShow/V4L2.
Обновление прошивки	Несколько карт одновременно. Без выключения питания. Автоматическое восстановление при сбое.
Форм-фактор	M.2 Type-2280 (22 × 80 мм)
Потребление	Макс. ток 3.3В: ~0.89 А. Макс. мощность: ~2.94 Вт.
Рабочая температура	от 0 до 40 °C
Температура хранения	от –20 до 70 °C
Относительная влажность	от 5% до 90% (без конденсации)

Комплектация

Компонент	Описание	Артикул
FPC to HDMI type A адаптер	Для подключения HDMI-источников к карте захвата	90092
FPC ленточный кабель (20 см)	Гибкий переходник для подключения HDMI и SDI	ACC00093
Разъем MMCX для SDI	Для подключения SDI-источников к карте захвата	ACC00052

Документы

Технические характеристики EcoCaptureAIOM2 Размер: 32.6 Кб
