Magewell Ultra Encode SDI Plus Module

Magewell

Модуль кодирования SDI для установки в шасси Modator с поддержкой 4Kp30 и NDI® HX3

Magewell Ultra Encode SDI Plus Module — это сменный модуль кодирования, который устанавливается в шасси Magewell Modator 2U для создания масштабируемых систем IP-вещания. Он обеспечивает высококачественное кодирование сигналов SDI до 4Kp30, поддерживает все современные протоколы потоковой передачи, включая NDI® HX3, и позволяет одновременно вести трансляцию на несколько платформ и записывать видео. Это идеальное решение для централизованных систем, требующих высокой плотности, надежности и гибкости.

Ключевые возможности:

▹ Кодирование SDI до 4Kp30: Модуль поддерживает входной и сквозной сигнал SDI с разрешением до 4096×2160 при 30 кадрах/с, а также 16-канальный встроенный аудиосигнал. Обеспечивает кодирование в форматах H.264 и HEVC с битрейтом до 62 Мбит/с (NDI® HX3) или 32 Мбит/с (другие протоколы).
▹ Поддержка ведущих протоколов: Устройство работает с RTSP, RTMP, RTMPS, SRT (Caller/Listener), NDI® HX2/HX3, HLS, TS over UDP/RTP и TVU ISSP. Позволяет одновременно вести до 6 сессий по различным протоколам.
▹ Многопоточная трансляция и запись: Поддерживает два профиля кодирования (основной и дополнительный поток), запись на внутреннее хранилище (128 ГБ Micro-SD), внешний USB-накопитель или сетевое хранилище (NFS/CIFS). Поддерживаются расписания трансляций и записей.
▹ Централизованное управление: Настройка осуществляется через сенсорный экран шасси Modator, веб-интерфейс или ПО Magewell Control Hub. Поддерживаются HTTP API для интеграции в сторонние системы.
▹ Горячая замена и масштабируемость: Модуль поддерживает горячую замену, что позволяет обслуживать и наращивать систему без прерывания работы. В одном шасси Modator 2U можно разместить до 10 таких модулей.
▹ Идеальное решение для: централизованных систем вещания, удаленного производства, трансляционных комплексов и любых проектов, где требуется высокая плотность кодирования и надежность 24/7.

Запросить цену

Подробно

Технические характеристики

SKU: B31610000

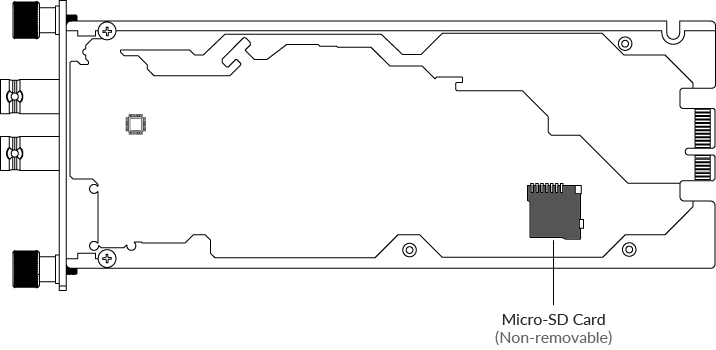

Интерфейс Ultra Encode SDI Plus Module (вид 2)

Параметр	Значение

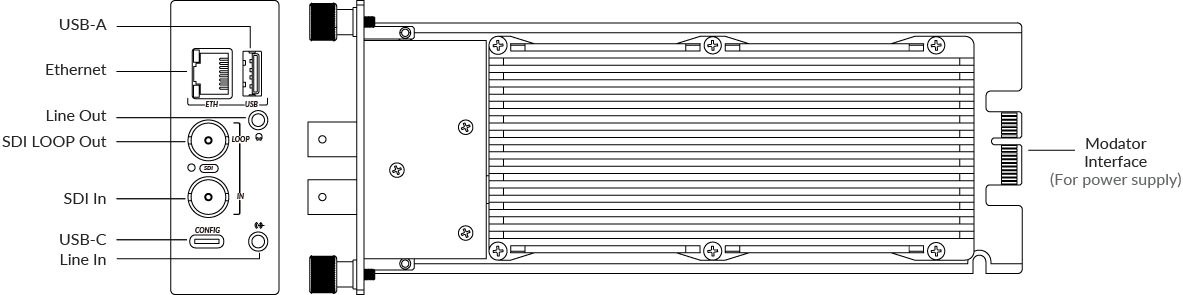

Входные/выходные порты
Ethernet	1 × RJ45 1000 Мбит/с
USB Type-C	1 × для конфигурации
SDI	2 × SD/HD/3G BNC (1 вход + 1 Loop-Through)
Аудио	1 × 3.5 мм LINE IN 1 × 3.5 мм LINE OUT
USB Type-A / Micro-SD	1 × USB Type-A 1 × слот Micro-SD
Modator интерфейс	1 × для подключения к Modator 2U (горячая замена)
Вход и Loop-Through
Поддерживаемые стандарты	SD (ST 259), HD (ST 292), 3Ga (ST 425), 3Gb (ST 425), 3Gb-DL (ST 425), 3Gb-DS (ST 425)
Типовые разрешения SDI	2048×1080p/i, 1920×1080p/i, 1280×720p, 720×576, 720×480 (23.98–60)
Цветовая субдискретизация	YCbCr 10-bit 4:2:2, YCbCr 10-bit 4:4:4:4, YCbCr 12-bit 4:2:2, YCbCr 12-bit 4:4:4
Аудио	SDI: 16 каналов, 24 бит, 192 кГц LINE IN/OUT: 2 канала, 24 бит, 192 кГц
Кодирование
Битрейт	NDI HX3: до 62 Мбит/с (мин. 1.5 Мбит/с) Другие: до 32 Мбит/с (мин. 256 кбит/с)
Двойной поток	Основной + дополнительный поток
Основной поток (разрешения)	4096×2160p – 480×270p (23.976–60 кадров/с), включая «Follow input»
Дополнительный поток	1920×1080p – 480×270p (23.976–60 кадров/с), вкл./выкл.
Кодеки	H.264, H.265 (HEVC) CEA-608/608 over 708 субтитры SEI-сообщения, 3D-видео
Функции обработки	Изменение соотношения сторон, поворот (0°/90°/180°/270°), кадрирование
Аудиокодирование	До 8 аудиопотоков (1 × 8-канальный + 7 × 2-канальных) Битрейт: 16–256 кбит/с Маппинг каналов
Трансляция
Протоколы	RTSP, RTMP/RTMPS, SRT Caller/Listener, NDI HX2/HX3, HLS, MPEG-TS over UDP/RTP, TVU ISSP, ZIXI, RIST Caller/Listener
Одновременные сессии	До 6 направлений 1 сессия NDI HX3 эксклюзивно
Платформы	Twitch, YouTube, Facebook, WOWZA (RTMP/SRT), ZIXI Broadcaster
Дополнительно	Выбор видео/аудио потока для каждой сессии, расписание трансляций, NDI 6.x
Запись
Носители	Micro-SD (128 ГБ в комплекте) USB-накопитель (FAT32, exFAT, NTFS) NAS (NFS/CIFS)
Форматы	MP4, MOV, TS
Функции	Циклическая/обычная запись, разделение по времени (MP4/MOV до 4 ч, TS — без ограничений), расписание, автозагрузка на FTP/Google Drive/Dropbox
Веб-интерфейс
Возможности	Настройка и управление, статус устройства, предпросмотр, параметры кодирования, управление трансляциями и записью, до 8 оверлеев (текст, картинка, часы), обновление прошивки
Совместимые браузеры	Microsoft Edge, Firefox, Chrome, Safari, Opera
Интеграция	Magewell Control Hub, Zixi ZEN Master, HTTP API
Сеть и хранилище
Сеть	Ethernet 10/100/1000 Мбит/с 4G/5G USB-модем (не в комплекте) USB Net
Хранилище	Micro-SD (128 ГБ), USB (FAT32/NTFS/exFAT), NAS (NFS/CIFS)
Индикация
Входной сигнал	Горит — захвачен Выкл. — не захвачен
Физические характеристики
Форм-фактор	184.4 × 30.0 × 81.5 мм
Вес	≈ 322 г
Потребление	Макс. 14.42 Вт
Рабочая среда
Рабочая температура	от 0 до 50 °C
Температура хранения	от –20 до 70 °C
Относительная влажность	от 5% до 90% (без конденсации)

Модель

Ultra Encode SDI Plus Module (SKU: B31610000)

Ethernet

1 × RJ45 1000 Мбит/с

USB Type-C

1 × для конфигурации

SDI

2 × SD/HD/3G BNC (1 вход + 1 Loop-Through)

Аудио

1 × 3.5 мм LINE IN
1 × 3.5 мм LINE OUT

USB Type-A / Micro-SD

1 × USB Type-A
1 × слот Micro-SD

Modator интерфейс

1 × для подключения к Modator 2U (горячая замена)

Стандарты SDI

SD (ST 259), HD (ST 292), 3Ga/3Gb/3Gb-DL/3Gb-DS (ST 425)

Типовые разрешения SDI

2048×1080p/i, 1920×1080p/i, 1280×720p, 720×576, 720×480 (23.98–60)

Цветовая субдискретизация

YCbCr 10-bit 4:2:2, YCbCr 10-bit 4:4:4:4, YCbCr 12-bit 4:2:2, YCbCr 12-bit 4:4:4

Аудио входы/выходы

SDI: 16 каналов, 24 бит, 192 кГц
LINE IN/OUT: 2 канала, 24 бит, 192 кГц

Битрейт

NDI HX3: до 62 Мбит/с (мин. 1.5 Мбит/с)
Другие: до 32 Мбит/с (мин. 256 кбит/с)

Двойной поток

Основной + дополнительный поток

Основной поток

4096×2160p – 480×270p (23.976–60 кадров/с), «Follow input»

Дополнительный поток

1920×1080p – 480×270p (23.976–60 кадров/с), вкл./выкл.

Кодеки

H.264, H.265 (HEVC), CEA-608/608 over 708, SEI, 3D-видео

Функции обработки

Соотношение сторон, поворот (0°/90°/180°/270°), кадрирование

Аудиокодирование

До 8 потоков (1 × 8-канальный + 7 × 2-канальных), битрейт 16–256 кбит/с

Протоколы трансляции

RTSP, RTMP/RTMPS, SRT, NDI HX2/HX3, HLS, MPEG-TS over UDP/RTP, TVU ISSP, ZIXI, RIST

Одновременные сессии

До 6 направлений, 1 NDI HX3 эксклюзивно

Платформы

Twitch, YouTube, Facebook, WOWZA, ZIXI Broadcaster

Запись — носители

Micro-SD 128 ГБ, USB, NAS (NFS/CIFS)

Запись — форматы

MP4, MOV, TS

Запись — функции

Циклическая/обычная, разделение по времени, расписание, автозагрузка на FTP/Google Drive/Dropbox

Веб-интерфейс

Настройка, статус, предпросмотр, оверлеи, обновление прошивки

Совместимые браузеры

Microsoft Edge, Firefox, Chrome, Safari, Opera

Интеграция

Magewell Control Hub, Zixi ZEN Master, HTTP API

Сеть

Ethernet 10/100/1000 Мбит/с, 4G/5G USB-модем, USB Net

Индикация

Входной сигнал: горит — захвачен, выкл. — не захвачен

Форм-фактор

184.4 × 30.0 × 81.5 мм

Вес

≈ 322 г

Потребление

Макс. 14.42 Вт

Рабочая температура

от 0 до 50 °C

Температура хранения

от –20 до 70 °C

Относительная влажность

от 5% до 90% (без конденсации)

Документы

Технические характеристики UltraEncodeSDIPlusModule Размер: 869.7 Кб
