Magewell Ultra Encode HDMI Plus

Magewell

Профессиональный энкодер HDMI для стриминга, записи и IP-производства с поддержкой NDI® HX3

Magewell Ultra Encode HDMI Plus — это универсальный standalone-энкодер, который обеспечивает высококачественное кодирование HDMI-сигналов, запись и интеграцию в IP-среды. Он поддерживает H.264, H.265, NDI® HX2/HX3, работает с широким спектром протоколов потоковой передачи и позволяет одновременно вести трансляцию на несколько платформ и записывать видео. Это идеальное решение для прямых трансляций, удаленного производства и корпоративного вещания.

Ключевые возможности:

▹ Кодирование HDMI с поддержкой NDI® HX3: Устройство поддерживает входной и сквозной сигнал HDMI с разрешением до 4096×2160 при 30 кадрах/с (4:4:4/4:2:2), а также 8-канальный встроенный аудиосигнал. Обеспечивает кодирование в форматах H.264 и HEVC с битрейтом до 62 Мбит/с (NDI® HX3) или 32 Мбит/с (другие протоколы).
▹ Поддержка ведущих протоколов: Работает с RTSP, RTMP, RTMPS, SRT (Caller/Listener), NDI® HX2/HX3, HLS, TS over UDP/RTP, TVU ISSP, ZIXI и RIST. Позволяет одновременно вести до 6 сессий по различным протоколам.
▹ Многопоточная трансляция и запись: Поддерживает два профиля кодирования (основной и дополнительный поток), запись на внутреннее хранилище (128 ГБ), внешний USB-накопитель или сетевое хранилище (NFS/CIFS). Поддерживается автоматическая загрузка записанных файлов в удаленное хранилище, а также расписания трансляций и записей.
▹ Профессиональные функции: Поддержка PoE для упрощения монтажа, встроенные Tally-индикаторы для NDI® HX3, конвертация соотношения сторон, поворот и кадрирование видео. Управление через веб-интерфейс, ПО Control Hub или HTTP API.
▹ Монтаж в стандартную 19" стойку: Устройство может быть установлено в телекоммуникационную стойку с помощью монтажного комплекта Magewell (приобретается отдельно). Для высокоплотных инфраструктур доступна модульная версия устройства, устанавливаемая в шасси Modator 2U.
▹ Идеальное решение для: прямых трансляций мероприятий, удаленного производства, корпоративного вещания, IP-производственных процессов и любых задач, требующих надежного кодирования HDMI-сигналов.

Запросить цену

Подробно
Комлектация

Технические характеристики

SKU: 531500000

Параметр	Значение
Модель	Ultra Encode HDMI Plus (SKU: 531500000)
Входные характеристики
Поддерживаемые стандарты	HDMI 1.4a, DVI-D
Типовые разрешения	4096×2160/3840×2160 30fps (4:4:4/4:2:2) 2560×1440p – 720×480 (23.98–60)
Глубина цвета	8/10/12 бит
Цветовая субдискретизация	RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
Custom EDID	Поддерживается
Аудио	HDMI embedded: 8 каналов, 24 бит, 192 кГц LINE IN: 2 канала, 24 бит, 192 кГц
Кодирование
Битрейт	NDI HX3: до 62 Мбит/с (мин. 1.5 Мбит/с) Другие: до 32 Мбит/с (мин. 256 кбит/с)
Двойной поток	Основной + дополнительный поток
Основной поток	4096×2160p – 480×270p (23.976–60 кадров/с)
Дополнительный поток	1920×1080p – 480×270p (23.976–60 кадров/с), вкл./выкл.
Кодеки	H.264, H.265 (HEVC) SEI-сообщения, 3D-видео
Функции обработки	Изменение соотношения сторон, поворот (0°/90°/180°/270°), кадрирование
Аудиокодирование	До 8 аудиопотоков (1 × 8-канальный + 7 × 2-канальных) Битрейт: 16–256 кбит/с Маппинг каналов
Трансляция
Протоколы	RTSP, RTMP/RTMPS, SRT Caller/Listener, NDI HX2/HX3, HLS, MPEG-TS over UDP/RTP, TVU ISSP, ZIXI, RIST Caller/Listener
Одновременные сессии	До 6 направлений 1 сессия NDI HX3 эксклюзивно
Платформы	Twitch, YouTube, Facebook, WOWZA (RTMP/SRT), ZIXI Broadcaster
Дополнительно	Выбор видео/аудио потока для каждой сессии, расписание трансляций, NDI 6.x
Запись
Носители	Локальное хранилище (128 ГБ) USB-накопитель (FAT32, exFAT, NTFS) NAS (NFS/CIFS)
Форматы	MP4, MOV, TS
Функции	Циклическая/обычная запись, разделение по времени (MP4/MOV до 4 ч, TS — без ограничений), расписание, автозагрузка на FTP/Google Drive/Dropbox
Веб-интерфейс
Возможности	Доступ с ПК и смартфона, статус устройства, предпросмотр, параметры кодирования, управление трансляциями и записью, до 8 оверлеев (текст, картинка, часы), обновление прошивки
Совместимые браузеры	Microsoft Edge, Firefox, Chrome, Safari, Opera
Интеграция	Magewell Control Hub, Zixi ZEN Master, HTTP API
Сеть и хранилище
Сеть	Ethernet 10/100/1000 Мбит/с, PoE (IEEE 802.3af) Wi-Fi 802.11 a/b/g/n/ac (Station/AP) 4G/5G USB-модем (не в комплекте) USB Net
Хранилище	USB (FAT32/NTFS/exFAT), NAS (NFS/CIFS)
Интерфейсы

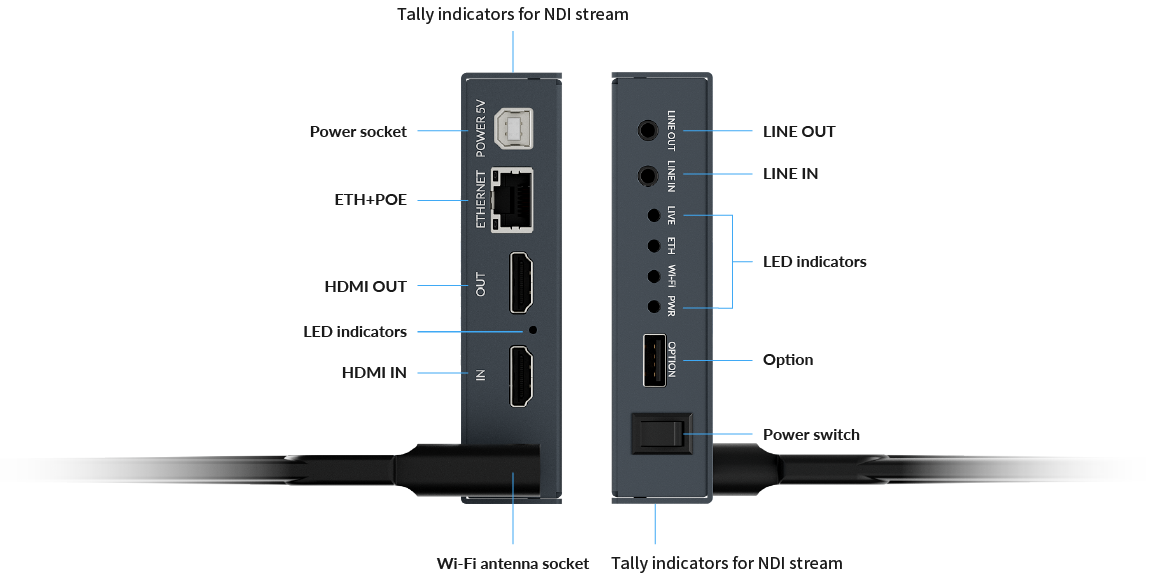

Порты ввода/вывода	2 × HDMI (1 вход + 1 Loop-Through) 1 × 3.5 мм LINE IN 1 × 3.5 мм LINE OUT 1 × USB Type-A
Индикация
LED-индикаторы	Питание, входной сигнал, трансляция, Ethernet, Wi-Fi
NDI Tally	Preview — зелёный, Program — красный
Питание и физические характеристики
Питание	DC 5V/3A
Потребление	Макс. 8.68 Вт
Форм-фактор	106.6 × 106.2 × 25 мм
Монтаж	2 × M3 резьбовых отверстия, 1/4"-20 через T-кронштейн
Рабочая среда
Рабочая температура	от 0 до 40 °C
Температура хранения	от –20 до 70 °C
Относительная влажность	от 5% до 90% (без конденсации)

Модель

Ultra Encode HDMI Plus (SKU: 531500000)

Поддерживаемые стандарты

HDMI 1.4a, DVI-D

Типовые разрешения

4096×2160/3840×2160 30fps (4:4:4/4:2:2)
2560×1440p – 720×480 (23.98–60)

Глубина цвета

8/10/12 бит

Цветовая субдискретизация

RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2

Custom EDID

Поддерживается

Аудио

HDMI: 8 каналов, 24 бит, 192 кГц
LINE IN: 2 канала, 24 бит, 192 кГц

Битрейт

NDI HX3: до 62 Мбит/с (мин. 1.5 Мбит/с)
Другие: до 32 Мбит/с (мин. 256 кбит/с)

Двойной поток

Основной + дополнительный поток

Основной поток

4096×2160p – 480×270p (23.976–60 кадров/с)

Дополнительный поток

1920×1080p – 480×270p (23.976–60 кадров/с), вкл./выкл.

Кодеки

H.264, H.265 (HEVC), SEI, 3D-видео

Функции обработки

Соотношение сторон, поворот (0°/90°/180°/270°), кадрирование

Аудиокодирование

До 8 потоков (1 × 8-канальный + 7 × 2-канальных), битрейт 16–256 кбит/с

Протоколы трансляции

RTSP, RTMP/RTMPS, SRT, NDI HX2/HX3, HLS, MPEG-TS over UDP/RTP, TVU ISSP, ZIXI, RIST

Одновременные сессии

До 6 направлений, 1 NDI HX3 эксклюзивно

Платформы

Twitch, YouTube, Facebook, WOWZA, ZIXI Broadcaster

Запись — носители

Локальное хранилище 128 ГБ, USB, NAS (NFS/CIFS)

Запись — форматы

MP4, MOV, TS

Запись — функции

Циклическая/обычная, разделение по времени, расписание, автозагрузка на FTP/Google Drive/Dropbox

Веб-интерфейс

Настройка, статус, предпросмотр, оверлеи, обновление прошивки

Совместимые браузеры

Microsoft Edge, Firefox, Chrome, Safari, Opera

Интеграция

Magewell Control Hub, Zixi ZEN Master, HTTP API

Сеть

Ethernet 10/100/1000 Мбит/с, PoE, Wi-Fi 802.11 a/b/g/n/ac, 4G/5G USB-модем, USB Net

Хранилище

USB (FAT32/NTFS/exFAT), NAS (NFS/CIFS)

Порты ввода/вывода

2 × HDMI (1 вход + 1 Loop-Through), LINE IN/OUT, USB Type-A

LED-индикаторы

Питание, входной сигнал, трансляция, Ethernet, Wi-Fi

NDI Tally

Preview — зелёный, Program — красный

Питание

DC 5V/3A

Потребление

Макс. 8.68 Вт

Форм-фактор

106.6 × 106.2 × 25 мм

Монтаж

2 × M3 резьбовых отверстия, 1/4"-20 через T-кронштейн

Рабочая температура

от 0 до 40 °C

Температура хранения

от –20 до 70 °C

Относительная влажность

от 5% до 90% (без конденсации)

Комплектация Ultra Encode HDMI Plus

SKU: 531500000

Компонент	Описание	Артикул
	Адаптер питания (США/ЕС/Великобритания/AU/JP)	ACC08010
	Кабель USB 2.0 Type B	ACC00065
	Антенна Wi-Fi	ACC09021
	Т-образный кронштейн	ACC02241
	HDMI кабель	ACC00090

Документы

Технические характеристики UltraEncodeHDMIPlus Размер: 37.5 Кб

Руководство пользователя UltraEncodePlus Размер: 7.8 Мб

USB Capture Family Размер: 753 Кб
