Доступный энкодер SDI для стриминга, AV over IP и IP-производства

Magewell Ultra Encode SDI — это универсальный и доступный энкодер, который обеспечивает высококачественное кодирование SDI-сигналов в форматах H.264/H.265 и интеграцию в IP-среды. Он поддерживает основные протоколы потоковой передачи, включая SRT, NDI®|HX и HLS, и позволяет одновременно вести трансляцию на несколько платформ. Это идеальное решение для потокового вещания в реальном времени, удаленного участия и IP-производственных процессов.

Ключевые возможности:

▹ Кодирование SDI с поддержкой H.264/H.265: Устройство поддерживает входной и сквозной сигнал SDI с разрешением до 2048×1080 при 60 кадрах/с, а также 16-канальный встроенный аудиосигнал. Обеспечивает кодирование в форматах H.264 и HEVC с битрейтом до 16 Мбит/с (основной и дополнительный поток).
▹ Поддержка ведущих протоколов: Работает с RTSP, RTMP, RTMPS, SRT (Caller/Listener), NDI®|HX2, HLS, TS over UDP/RTP. Позволяет одновременно вести трансляцию на несколько направлений.
▹ Поддержка популярных платформ: Изначально поддерживает прямую трансляцию для VK, YouTube, Twitch и других сервисов, а также вашего собственного сайта с мультиплатформенной поддержкой.
▹ Простота управления: Настройка осуществляется через веб-интерфейс или ПО Magewell Control Hub. Поддерживаются HTTP API для интеграции в сторонние системы.
▹ Надежность и удобство: Поддержка проводного Ethernet и Wi-Fi для подключения к сети. Устройство оснащено Wi-Fi-антенной и T-кронштейном для удобного монтажа.
▹ Идеальное решение для: потокового вещания в реальном времени, AV over IP, удаленного участия, IP-производственных процессов и любых задач, требующих надежного и доступного кодирования SDI-сигналов.

Запросить цену

Подробно
Комлектация

Технические характеристики

SKU: 531200000

Параметр	Значение
Модель	Ultra Encode SDI (SKU: 531200000)
Вход и Loop-Through
Поддерживаемые стандарты	SD (ST 259), HD (ST 292), 3Ga (ST 425), 3Gb (ST 425), 3Gb-DL (ST 425), 3Gb-DS (ST 425)
Типовые разрешения	2048×1080p/i, 1920×1080p/i, 1280×720p, 720×576, 720×480 (23.98–60)
Цветовая субдискретизация	YCbCr 10-bit 4:2:2, YCbCr 10-bit 4:4:4:4, YCbCr 12-bit 4:2:2, YCbCr 12-bit 4:4:4
Аудио	SDI embedded: 16 каналов, 24 бит, 192 кГц LINE IN: 2 канала, 24 бит, 192 кГц
Кодирование
Битрейт	16 Мбит/с
Двойной поток	Основной + дополнительный поток
Основной поток	2048×1080p – 480×270p (5–60 кадров/с)
Дополнительный поток	1920×1080p – 480×270p (5–60 кадров/с), вкл./выкл.
Кодеки	H.264, H.265 (HEVC) CEA-608/608 over 708 субтитры SEI-сообщения
Функции обработки	Изменение соотношения сторон
Аудиокодирование	2-канальный AAC Битрейт: 16–256 кбит/с
Трансляция
Протоколы	RTSP, RTMP/RTMPS, SRT Caller/Listener, NDI HX2, HLS, MPEG-TS over UDP/RTP, TVU ISSP
Одновременные сессии	До 6 сессий TS over RTP/UDP До 6 сессий SRT Caller/Listener До 6 сессий RTMP/RTMPS 1 сессия HLS/RTSP 2 сессии NDI HX2
Платформы	Twitch, YouTube, Facebook
Дополнительно	Выбор видео/аудио потока для каждой сессии, NDI 6.x
Веб-интерфейс
Возможности	Доступ с ПК и смартфона, статус устройства, предпросмотр, параметры кодирования, управление трансляциями, до 8 оверлеев (текст, картинка, часы), обновление прошивки
Совместимые браузеры	Microsoft Edge, Firefox, Chrome, Safari, Opera
Интеграция	Magewell Control Hub, HTTP API
Сеть
Сеть	Ethernet 10/100/1000 Мбит/с Wi-Fi 802.11 a/b/g/n/ac (Station/AP) 4G/5G USB-модем (не в комплекте) USB Net

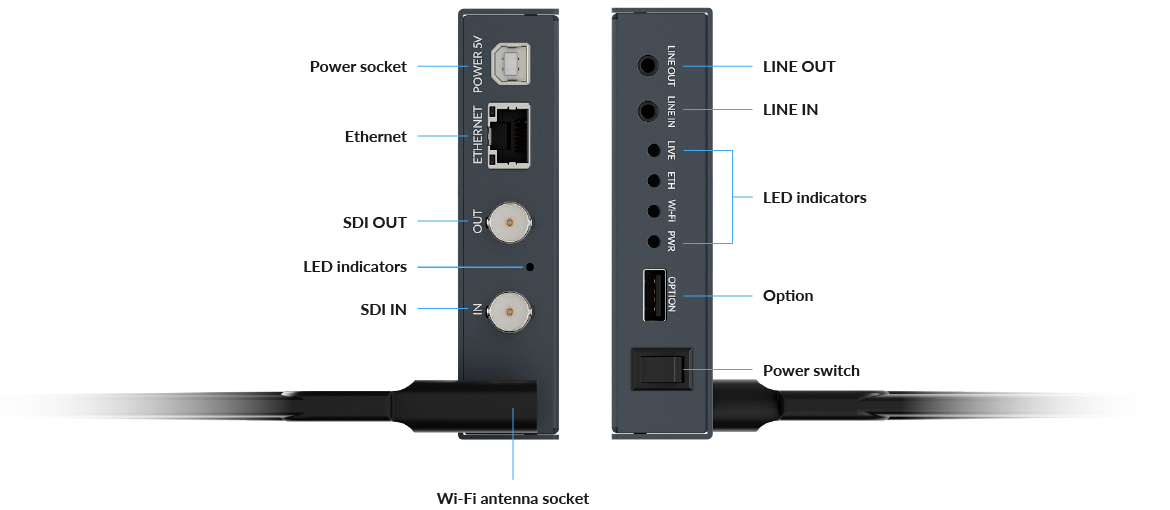

Интерфейсы
Порты ввода/вывода	2 × SD/HD/3G BNC (1 вход + 1 Loop-Through) 1 × 3.5 мм LINE IN 1 × 3.5 мм LINE OUT 1 × USB Type-A
Индикация
LED-индикаторы	Питание, входной сигнал, трансляция, Ethernet, Wi-Fi
Питание и физические характеристики
Питание	DC 5V/3A
Форм-фактор	106.6 × 106.2 × 25 мм
Монтаж	2 × M3 резьбовых отверстия, 1/4"-20 через T-кронштейн
Рабочая среда
Рабочая температура	от 0 до 40 °C
Температура хранения	от –20 до 70 °C
Относительная влажность	от 5% до 90% (без конденсации)

Модель

Ultra Encode SDI (SKU: 531200000)

Стандарты SDI

SD (ST 259), HD (ST 292), 3Ga/3Gb/3Gb-DL/3Gb-DS (ST 425)

Типовые разрешения

2048×1080p/i, 1920×1080p/i, 1280×720p, 720×576, 720×480 (23.98–60)

Цветовая субдискретизация

YCbCr 10-bit 4:2:2, YCbCr 10-bit 4:4:4:4, YCbCr 12-bit 4:2:2, YCbCr 12-bit 4:4:4

Аудио входы

SDI: 16 каналов, 24 бит, 192 кГц
LINE IN: 2 канала, 24 бит, 192 кГц

Битрейт

16 Мбит/с

Двойной поток

Основной + дополнительный поток

Основной поток

2048×1080p – 480×270p (5–60 кадров/с)

Дополнительный поток

1920×1080p – 480×270p (5–60 кадров/с), вкл./выкл.

Кодеки

H.264, H.265 (HEVC), CEA-608/608 over 708, SEI

Функции обработки

Изменение соотношения сторон

Аудиокодирование

2-канальный AAC, битрейт 16–256 кбит/с

Протоколы трансляции

RTSP, RTMP/RTMPS, SRT Caller/Listener, NDI HX2, HLS, MPEG-TS over UDP/RTP, TVU ISSP

Одновременные сессии

До 6 TS over RTP/UDP
До 6 SRT Caller/Listener
До 6 RTMP/RTMPS
1 HLS/RTSP
2 NDI HX2

Платформы

Twitch, YouTube, Facebook

Веб-интерфейс

Настройка, статус, предпросмотр, оверлеи, обновление прошивки

Совместимые браузеры

Microsoft Edge, Firefox, Chrome, Safari, Opera

Интеграция

Magewell Control Hub, HTTP API

Сеть

Ethernet 10/100/1000 Мбит/с, Wi-Fi 802.11 a/b/g/n/ac, 4G/5G USB-модем, USB Net

Порты ввода/вывода

2 × BNC (1 вход + 1 Loop-Through), LINE IN/OUT, USB Type-A

LED-индикаторы

Питание, входной сигнал, трансляция, Ethernet, Wi-Fi

Питание

DC 5V/3A

Форм-фактор

106.6 × 106.2 × 25 мм

Монтаж

2 × M3 резьбовых отверстия, 1/4"-20 через T-кронштейн

Рабочая температура

от 0 до 40 °C

Температура хранения

от –20 до 70 °C

Относительная влажность

от 5% до 90% (без конденсации)

Комплектация Ultra Encode SDI

SKU: 531200000

Компонент	Описание	Артикул
	Адаптер питания (US/EU/UK/AU/JP)	ACC08010
	Адаптер питания (KR)	ACC08015
	Кабель USB 2.0 Type B	ACC00065
	Wi-Fi антенна	ACC09021
	Т-образный кронштейн	ACC02241

Документы

Ultra_Encode_SDI Размер: 31.3 Кб

ultra_encode_user_manual_en Размер: 4.5 Мб
