Magewell Pro Convert for NDI® to HDMI 4K Module — декодер IP-потоков в 4K HDMI для шасси Modator

Декодирует NDI и другие IP-потоки в 4K HDMI для централизованных систем

Magewell Pro Convert for NDI® to HDMI 4K Module — это сменный модуль декодирования, который устанавливается в шасси Magewell Modator для создания масштабируемых систем IP-видео. Он преобразует IP-потоки в сигнал HDMI с разрешением до 4096×2160 при 60 кадрах/с, поддерживает NDI High Bandwidth, NDI HX2/HX3, а также H.264/H.265 в протоколах RTSP, HTTP, HLS, RTMP и MPEG-TS. Это идеальное решение для централизованных систем вещания, где требуется высокая плотность, надёжность и управляемость.

Для чего он нужен

Модуль создан для инфраструктур, где несколько декодеров должны работать в одном шасси под общим управлением. Он нужен там, где требуется вывести IP-потоки на HDMI-дисплеи в стойке: в диспетчерских, трансляционных центрах, студиях и на площадках с большим количеством экранов.

Почему выбирают этот модуль

▹ Декодирование IP-потоков в 4K HDMI: поддерживает NDI High Bandwidth, NDI HX2/HX3, а также H.264/H.265 в протоколах RTSP, HTTP, HLS, RTMP Pull/Push, MPEG-TS over UDP/SRT/RTP и TVU ISSP. Поддерживается NDI 6.2.
▹ Вывод до 4096×2160 при 60 кадрах/с: HDMI-выход с разрешением до 4Kp60. Поддержка 8-канального аудио 96 кГц / 16 бит.
▹ Декодирование alpha-канала: поддержка прозрачности для наложения графики и композитинга.
▹ Горячая замена: модуль устанавливается в шасси Modator и может быть заменён без выключения питания. Это упрощает обслуживание и наращивание системы.
▹ Централизованное управление: настройка через сенсорный экран шасси Modator, веб-интерфейс или ПО Magewell Control Hub. HTTP API для интеграции в сторонние системы.
▹ Низкая задержка и автоматическая оптимизация: очень низкая задержка декодирования. Устройство автоматически оптимизирует выходной сигнал под подключённый дисплей.
▹ Профессиональные функции: поворот изображения для перевёрнутых проекторов, контроль безопасной зоны.
▹ Обнаружение NDI-устройств в сети: модуль находит NDI-источники в разных сегментах сети, упрощая настройку в сложных инфраструктурах.

Magewell Pro Convert for NDI to HDMI 4K Module — когда IP-поток должен стать 4K HDMI в стойке.

Официальный продукт

Magewell Pro Convert for NDI to HDMI 4K Module является официальным продуктом Magewell.

По всем вопросам подбора и настройки обращайтесь к нашим специалистам.

Запросить цену

Подробно

Технические характеристики

Модель: Pro Convert for NDI to HDMI 4K Module

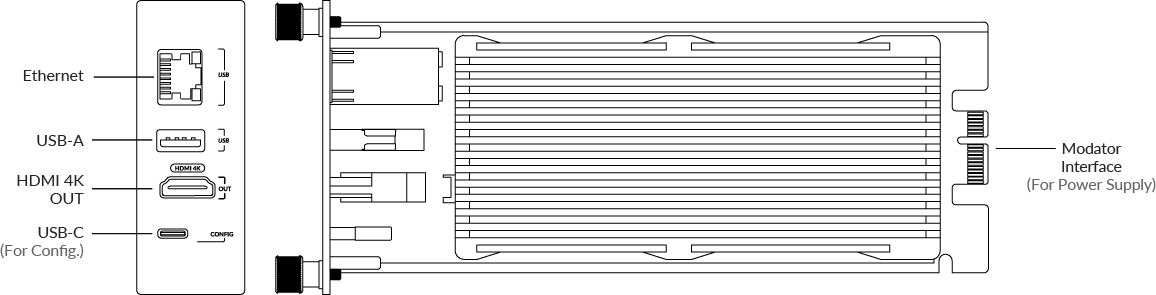

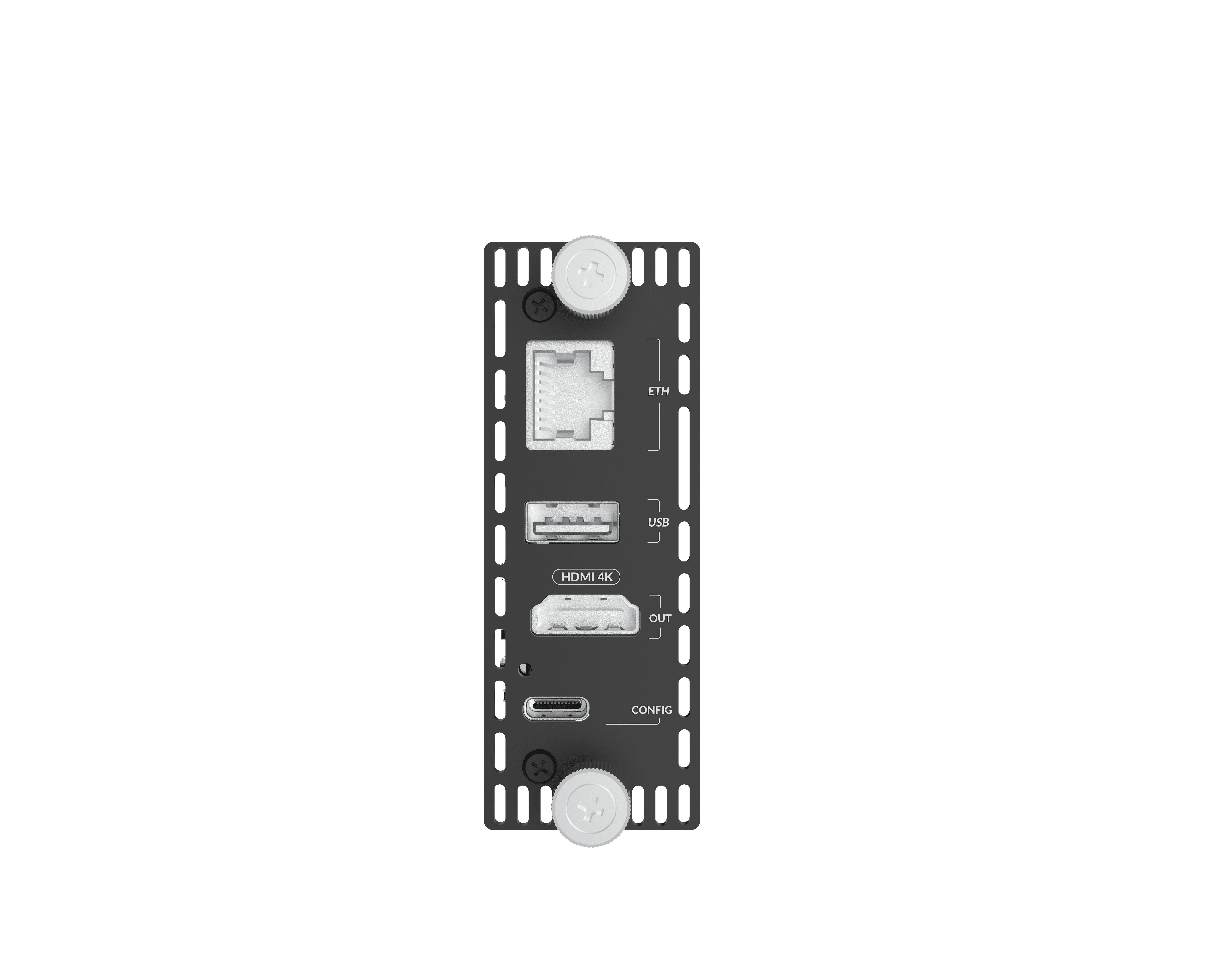

Разъёмы и интерфейсы Magewell Pro Convert for NDI to HDMI 4K Module

Параметр	Значение
Модель	Magewell Pro Convert for NDI to HDMI 4K Module
PN	B4110
Тип устройства	Сменный модуль декодирования для шасси Modator 2U
Интерфейсы
Сеть	1 × RJ45 1000 Мбит/с Ethernet
USB	1 × USB Type-C (для конфигурации) 1 × USB Type-A 3.0 (для периферии)
HDMI	1 × HDMI 2.0 output
Modator	1 × Modator interface для подключения к шасси Modator 2U (горячая замена)
Декодирование
Протоколы	NDI High Bandwidth, NDI HX, NDI HX2, NDI HX3, RTSP, HTTP, HLS, RTMP Pull/Push, MPEG-TS over UDP/SRT/RTP, TVU ISSP
Видеокодеки	SpeedHQ, H.264, H.265
Аудиокодеки	AAC, MP3
Максимальное декодирование	До 4Kp60
NDI	Поддержка NDI 6.2
Выход
Максимальный выход	4096×2160 60fps 4:4:4 8-bit
Поддерживаемые форматы	4096×2160p / 3840×2160p 23.98/24/25/29.97/30/50/59.94/60 2560×1440p 60/100/120/144 2560×1080p 23.98/24/25/29.97/30/50/59.94/60 1920×1080p 23.98/24/25/29.97/30/50/59.94/60/100/119.88/120 1920×1080i 50/59.94/60 1280×720p 23.98/24/25/29.97/30/50/59.94/60 720×576p50 720×576i50 720×480p59.94/60 720×480i59.94/60
Адаптация	Видео в предпочтительном формате согласно EDID подключённого монитора
Аудио-выход	96 кГц / 16 бит, 8 каналов
Управление
Удалённое управление	Magewell Control Hub; WebUI
Веб-интерфейс	WebUI; настройка OSD, деинтерлейсинга, разрешений, alpha blending, аудио-усиления, частоты дискретизации, маппинга каналов, сетевого подключения; обновление прошивки; USB NET; браузеры Edge/Firefox/Chrome/Safari/Opera
API	HTTP API
LED-индикация
Decode LED	Включён — декодирование; мигает — ошибка декодирования; выключен — источник не выбран
Физические характеристики
Размеры (Д × Ш × В)	184.4 × 30.0 × 81.5 мм
Вес	≈ 316 г
Условия эксплуатации	Рабочая температура: 0…50 °C; хранение: −20…70 °C; относительная влажность: 5–90% (без конденсации)
Питание
Максимальное потребление	9.85 Вт

Модель

Magewell Pro Convert for NDI to HDMI 4K Module

B4110

Тип устройства

Сменный модуль декодирования для шасси Modator 2U

Сеть

1 × RJ45 1000 Мбит/с Ethernet

USB

1 × USB Type-C (конфигурация); 1 × USB Type-A 3.0 (периферия)

HDMI

1 × HDMI 2.0 output

Modator

1 × Modator interface (горячая замена)

Протоколы

NDI High Bandwidth, NDI HX, NDI HX2, NDI HX3, RTSP, HTTP, HLS, RTMP Pull/Push, MPEG-TS over UDP/SRT/RTP, TVU ISSP

Видеокодеки

SpeedHQ, H.264, H.265

Аудиокодеки

AAC, MP3

Максимальное декодирование

До 4Kp60

NDI

Поддержка NDI 6.2

Максимальный выход

4096×2160 60fps 4:4:4 8-bit

Поддерживаемые форматы

4096×2160p / 3840×2160p 23.98/24/25/29.97/30/50/59.94/60; 2560×1440p 60/100/120/144; 2560×1080p 23.98/24/25/29.97/30/50/59.94/60; 1920×1080p 23.98/24/25/29.97/30/50/59.94/60/100/119.88/120; 1920×1080i 50/59.94/60; 1280×720p 23.98/24/25/29.97/30/50/59.94/60; 720×576p50; 720×576i50; 720×480p59.94/60; 720×480i59.94/60

Адаптация

Видео в предпочтительном формате согласно EDID подключённого монитора

Аудио-выход

96 кГц / 16 бит, 8 каналов

Удалённое управление

Magewell Control Hub; WebUI

Веб-интерфейс

WebUI; настройка OSD, деинтерлейсинга, разрешений, alpha blending, аудио-усиления, частоты дискретизации, маппинга каналов, сетевого подключения; обновление прошивки; USB NET; браузеры Edge/Firefox/Chrome/Safari/Opera

API

HTTP API

Decode LED

Включён — декодирование; мигает — ошибка декодирования; выключен — источник не выбран

Размеры (Д × Ш × В)

184.4 × 30.0 × 81.5 мм

Вес

≈ 316 г

Условия эксплуатации

Рабочая температура: 0…50 °C; хранение: −20…70 °C; относительная влажность: 5–90% (без конденсации)

Максимальное потребление

9.85 Вт

Документы

Технические характеристики Pro Convert for NDI to HDMI 4K Module Размер: 534.2 Кб
