Проект NDI для образовательной корпорации в Корее (Сеул)

Чарли Шин

Monitor4u Inc. (Республика Корея)

В адрес компании поступил запрос на проект для крупного образовательного центра. Необходимо было создать NDI Recording System. Новый проект связан с IP-кодерами, декодерами и рекордерами, которые отходят от традиционных базовых видеоинтерфейсов SDI или HDMI. Несмотря на значительный опыт внедрения AV-систем и понимание принципов работы компьютеров и сетевых устройств, проектирование IP-инфраструктуры представляло собой задачу, требующую обращения к поставщикам продукции.

В связи с этим возникло множество вопросов, связанных с общим дизайном, конкретными продуктами, входящими в состав системы, управления системой и т. д.

Проект был разработан для института GDS с целью обеспечения студентов дополнительными аудиовизуальными материалами (записанными лекциями) для просмотра в системе VOD в режиме 24 часов. GDS, известная частная образовательная франшиза в Корее, ориентирована на рынок, где многие студенты ищут дополнительные частные занятия после школы, чтобы повысить свою академическую результативность. Их целью была централизованная система записи и контроля в двух зданиях, в каждом из которых расположено по 12 классных комнат, где сотни студентов проводят занятиях по 40 часов в неделю.

Целью заказчика было «достичь максимума с помощью высококачественных инструментов».

Идеальным вариантом представлялась Recording system на базе IP, предлагающая удобство и гибкость по сравнению с традиционными системами SDI или HDMI ,что соответствовало желаниям заказчика.

Ниже приведены требования заказчика  для успешного развертывания системы NDI Recording System.

1. Централизованная запись по заданному графику: Возможность планировать запись со всех NDI источников централизованно.
2. Централизованный мониторинг: Единый центр контроля за всеми NDI-источниками.
3. Резервная запись (на случай, если с основным записывающим устройством возникнут проблемы): Надежное решение для резервной записи, позволяющее компенсировать возможные сбои в работе основного записывающего устройства.
4. Кодер и декодер в одном устройстве
5. Совместимый и легко воспроизводимый видеоформат: Использование видеоформата, который одновременно совместимый с существующими системами и эффективный с точки зрения хранения и процесса редактирования.
6. Надежность и техническая поддержка 24/7: Система должна быть рассчитана на непрерывную работу в режиме 24/7 с доступной технической поддержкой.

NDI Recording System

При выборе системы учитывались такие факторы, как пропускная способность сети, объем памяти, время обработки и стоимость системы.

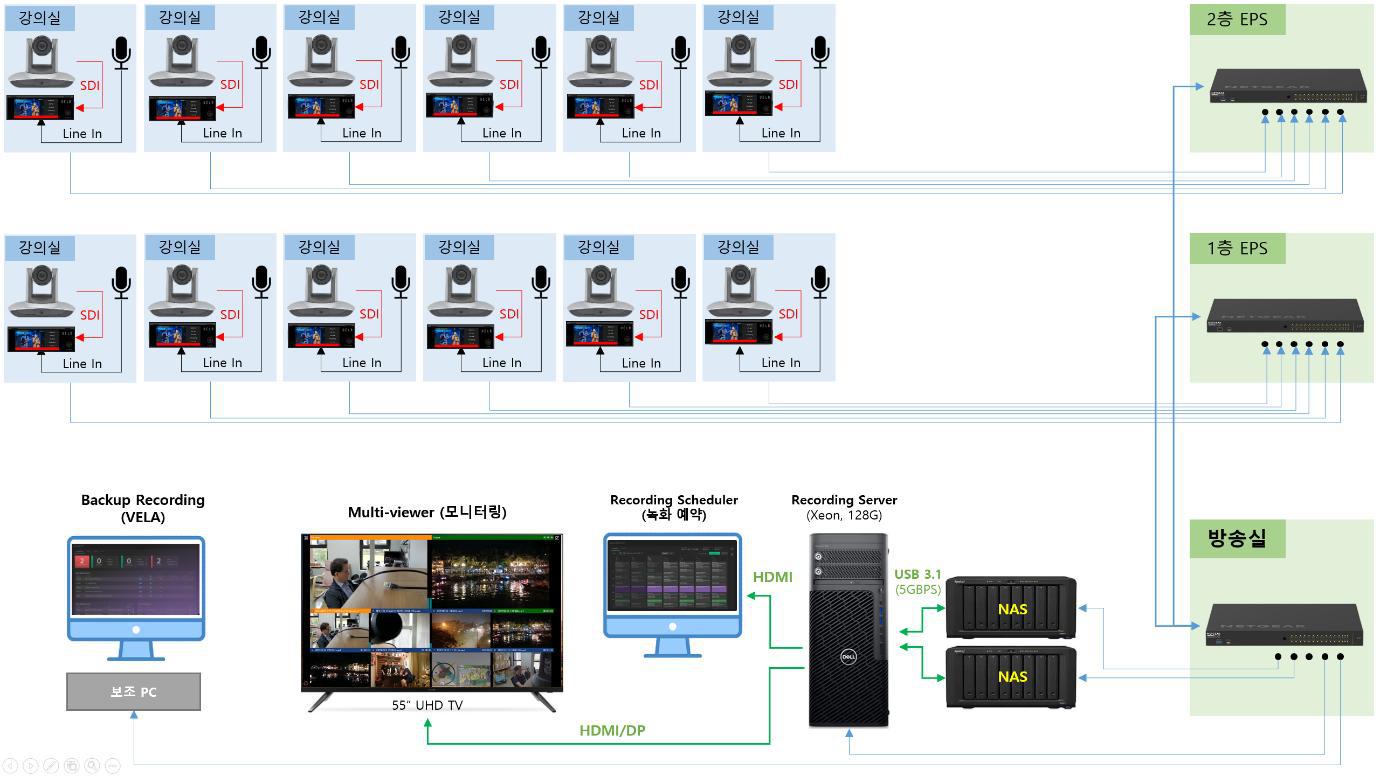

Окончательный вариант системы включал в себя NDI-кодеры в каждой комнате, главный рекордер в паре с NAS и выделенный 2-й ПК для мониторинга NDI-кодеров и управления.

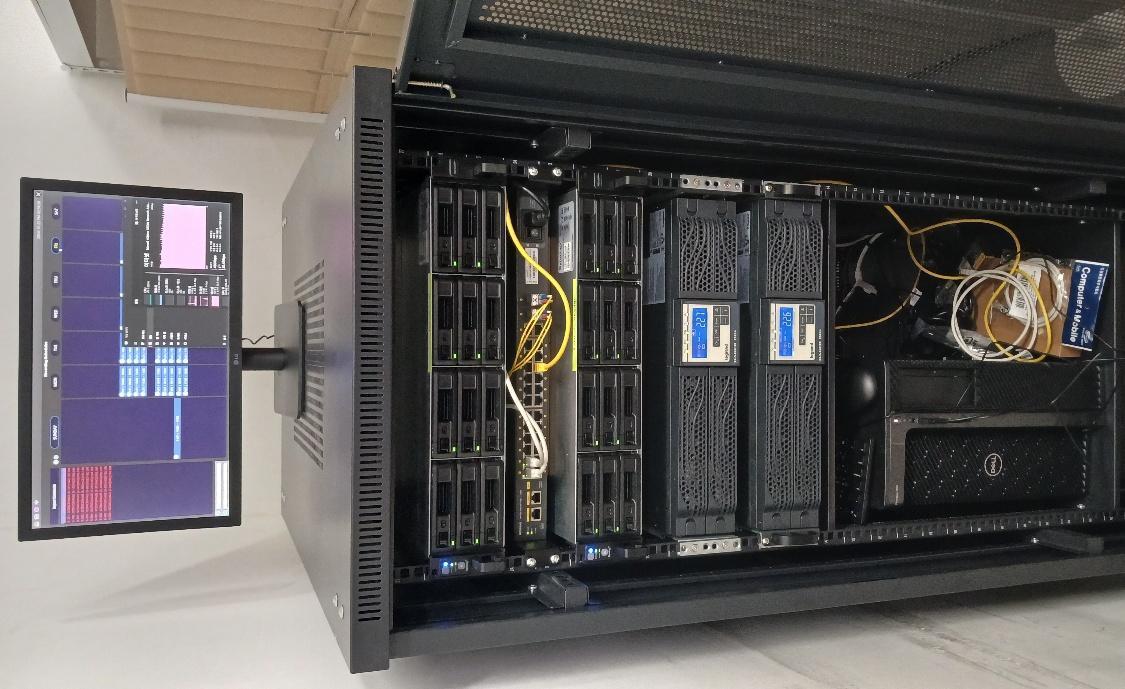

Для обеспечения резервирования в проект также были включены локальные резервные системы записи на отдельное хранилище внутри каждого кодера. Для обеспечения стабильности электропитания позже мы добавили два блока бесперебойного питания для главного NDI-рекордера (рабочей станции Dell) и двух систем NAS.

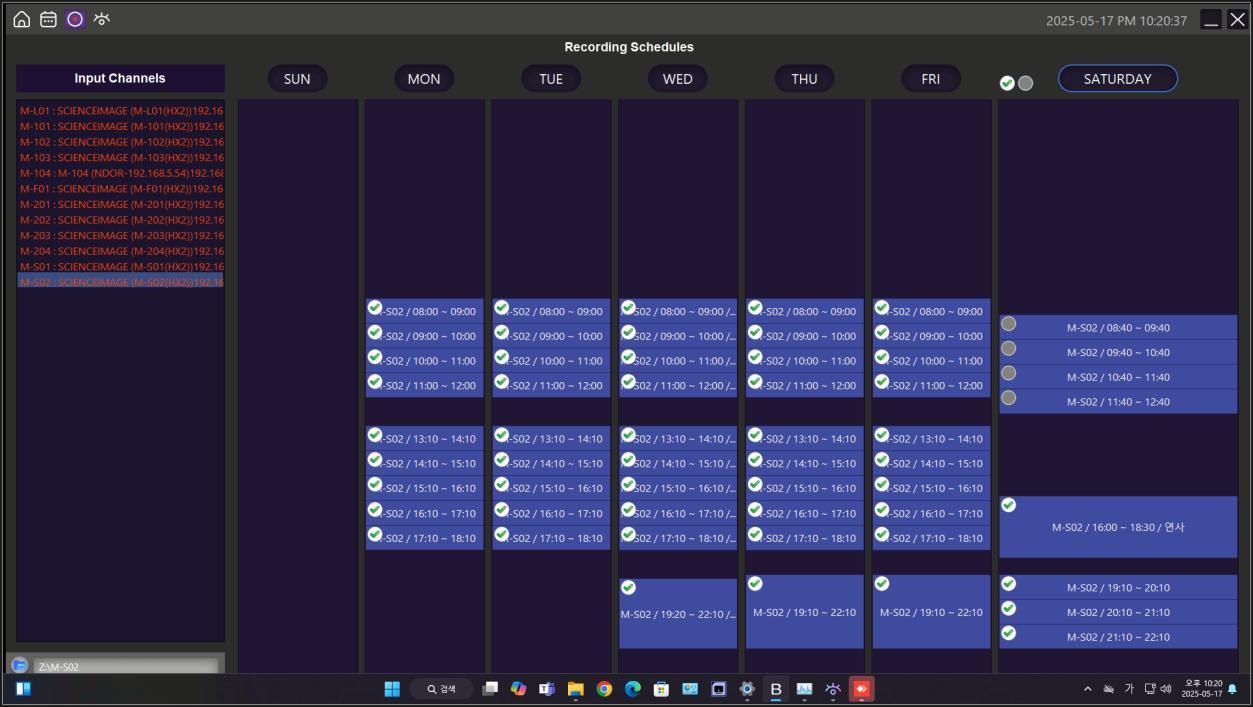

Для этого проекта идеально подошло программное обеспечение для записи NDI-HX «Borderless» от компании Salrayworks, которое уже более двух лет работает в крупном государственном учебном центре, что говорит о ее надежности.В нем предусмотрена запись по графику с нескольких источников NDI и сложные возможности маршрутизации. Это программное обеспечение было установлено на рабочую станцию Dell в качестве главного NDI-рекордера (MNR). MNR был подключен к двум NAS-устройствам Synology, каждое из которых оснащен жесткими дисками емкостью 96 ТБ, что обеспечивает значительную емкость хранения данных. В каждом здании было установлено от двух до трех сетевых коммутаторов от NetGear.

 VELA – NDI Encoder, Decoder & Recorder

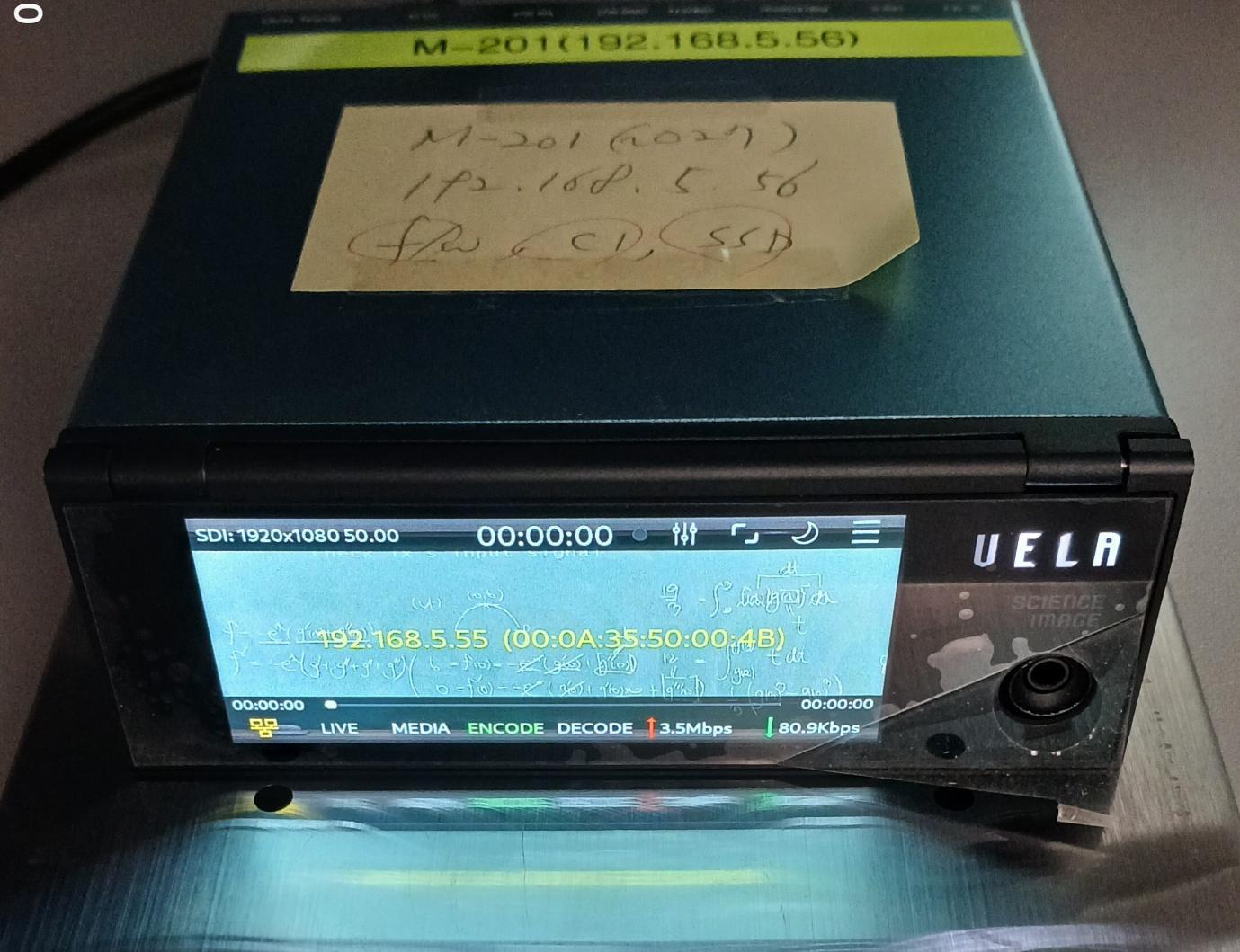

После оценки всех потенциальных кодировщиков, представленных на рынке, было принято решение использовать VELA Rack SDI от компании Science Image. Несмотря на то что VELA является довольно новым кодером, его массовое производство началось только в декабре 2024 года, он предлагает уникальные возможности NDI кодирование/ декодирование и запись в одном устройстве. VELA кодирует NDI (Full NDI или High Bandwidth NDI), NDI-HX2 или NDI-HX3. Он также декодирует NDI и может записывать в формате MP4 (+ формат TS одновременно) или MOV. Таким образом, VELA эффективно функционирует и как NDI-кодер/декодер, и как рекордер, предлагая возможности, аналогичные традиционным SDI-рекордерам, при захвате NDI-потоков.

 Эта интегрированная функция была именно тем, что требовалось проекту. Она позволила сократить затраты за счет отсутствия необходимости в декодерах NDI в каждом классе и обеспечила более надежное резервное копирование, не зависящее от неполадок с основным NDI-рекордером или сети. Способность VELA записывать напрямую с SDI и LINE-IN на свой собственный SSD-накопитель обеспечивает 100% надежную резервную запись, полностью независимую от любых проблем, возникающих между кодером и основным NDI-рекордером или сетевым хранилищем.

VELA: Monitor & Management

Программное обеспечение для управления VELA, «Dyna Hub» от Science Image, также было установлено на дополнительном компьютере, что позволяет эффективно управлять кодерами VELA, подключенными к сети. С помощью этого программного обеспечения можно проверять и изменять основные параметры настройки, включая имя потока NDI, качество кодирования, битрейт, GOP, DHCP и IP-адрес, тип NDI,кодирование/декодирование, начало/остановка записи и задержка звука.

Кроме того, Dyna Hub обеспечивает централизованное управление другими продуктами Science Image таких как Studio 2 и NDI HD mini. Эта новая функция, реализованная весной и обеспечивает улучшенный мониторинг и легкий доступ ко всем устройствам Science Image в сети. Хотя Dyna Hub предлагает интегрированное управление, вы по-прежнему можете получить доступ к Studio 2 или NDI HD mini напрямую через веб-браузер, введя их IP-адрес и данные для входа в систему.

Для надежной вспомогательной записи был создан «VELA Manager», пользовательское приложение для Windows, приложение, разработанное на базе Science Image API.

После того как пользователь определяет расписание записи для каждого класса, VELA автономно сохраняет входящее видео из SDI и Line-In источников на внутренний SSD. Это гарантирует, что даже если возникнут проблемы с основным NDI-рекордером (рабочей станцией Dell), резервная копия будет надежно сохранена внутри VELA. VELA Manager» предоставляет такие функции настройки, как задержка звука, управление записанными файлами (с возможностью загрузки или удаления), а также возможность перезагрузки VELA по расписанию (ежедневно или еженедельно).

 Об авторе

 Чарли Шин, генеральный директор Monitor4u Inc., возглавляет компанию, которая специализируется на продажах и маркетинге профессионального аудиовизуального и вещательного оборудования.
