Аппаратное обеспечение и многомониторные системы

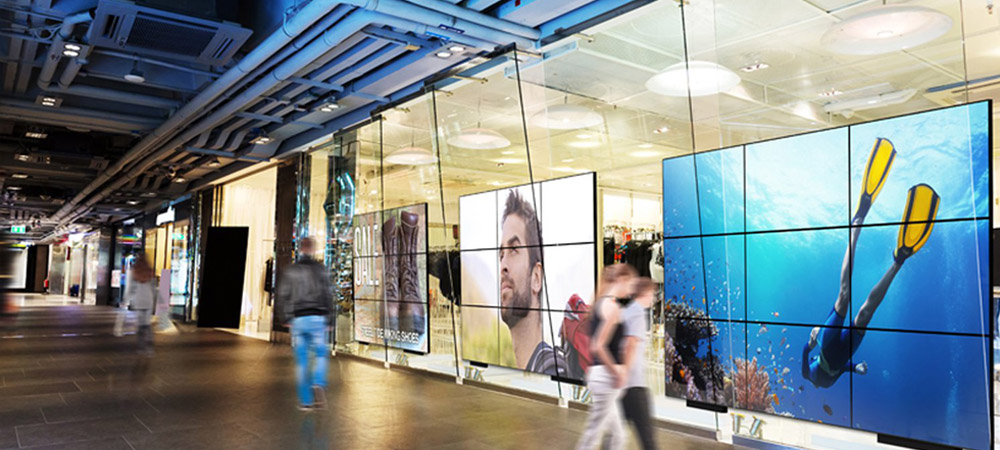

Видеостены в коммерческих проектах: почему видеосплиттер (видеостенный контроллер) часто оказывается «золотой серединой»

При проектировании или эксплуатации видеостены почти всегда возникают похожие вопросы:

● Почему смена кадра на отдельных панелях выглядит чуть «несинхронно»?

● Обязательно ли для этого сразу переходить на вещательную (broadcast) технику высокого класса?

● И правда или миф, что при использовании нескольких выходов видеокарты «теряется мощность»?

Для большинства коммерческих инсталляций важны не лабораторные измерения и не микросекунды. Ключевой критерий — впечатление (look & feel): движения должны восприниматься ровно, смена сцен — происходить «как единое целое», а система — оставаться стабильной и удобной в эксплуатации.

Именно в этом среднем сегменте (midrange) особенно хорошо проявляют себя видеосплиттеры (видеостенные контроллеры/процессоры) (вариант B1).

Что обычно подразумевают под «синхронностью» в реальной эксплуатации.

Когда говорят «несинхронно», чаще всего имеют в виду не Genlock и не измерительные стенды, а вполне конкретные зрительные эффекты:

● кажется, что переключение изображения на одном тайле происходит немного раньше, чем на соседнем;

● при быстрых движениях появляется ощущение «догоняющего» изображения;

● панорамирование камеры выглядит не совсем цельно.

Это типичные проявления, которые в практике чаще всего зависят от архитектуры решения и последовательной настройки, а не от увеличения числа специализированных и дорогих компонентов.

Почему видеосплиттеры(видеостенные контроллеры) часто выигрывают в midrange

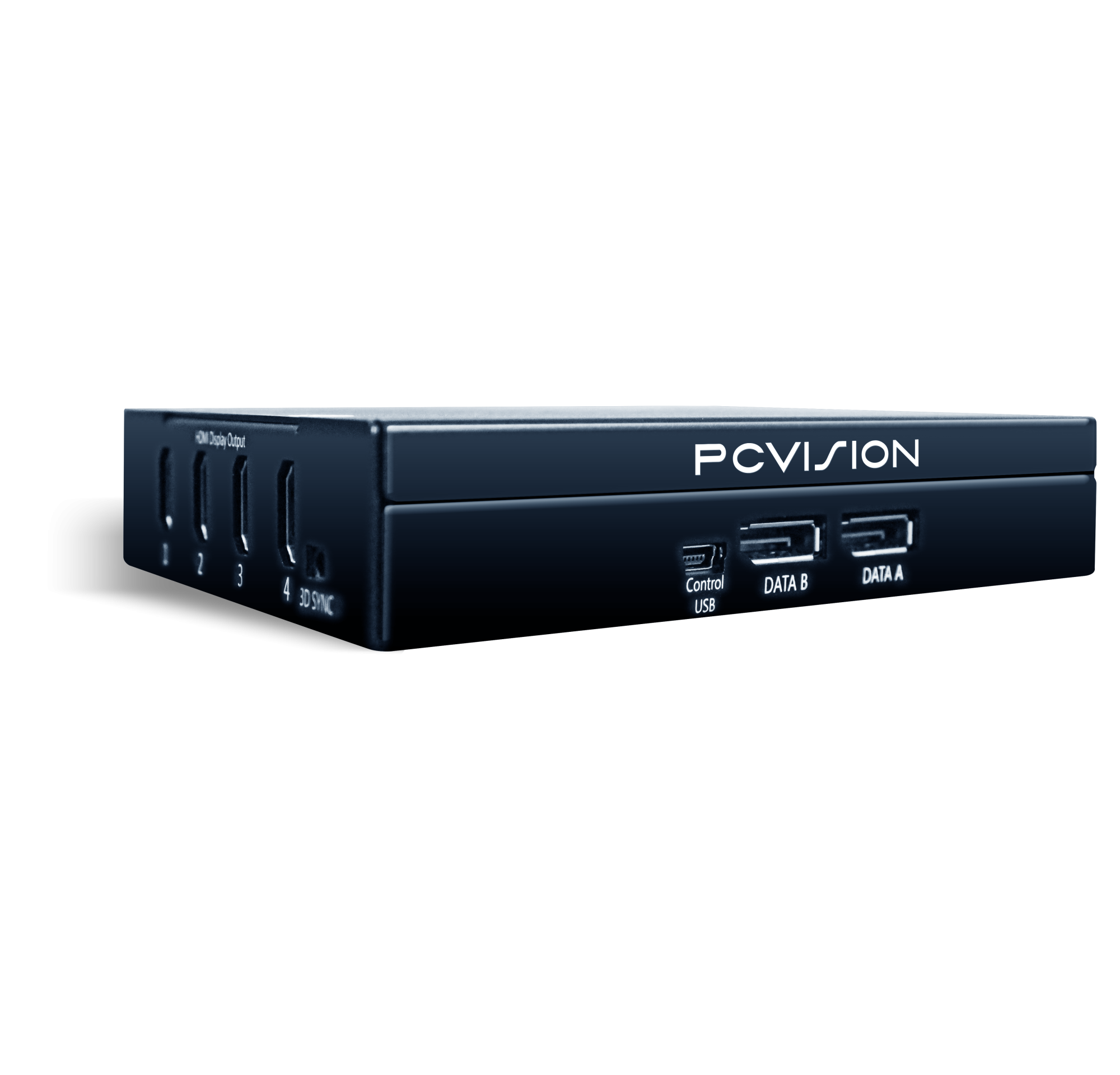

Видеосплиттер (видеостенный контроллер) делает простую, но крайне полезную вещь: он принимает один входной сигнал высокого разрешения (обычно 4K) и формирует из него несколько согласованных выходов для отдельных дисплеев (например, 4× Full HD для схемы 2×2).

PCV‑DPHMH14_5S

Преимущество здесь не в «магии», а в снижении количества переменных:

● вместо множества отдельных соединений «видеокарта → дисплей» получается предсказуемая цепочка: один вход → определённая раскладка → определённые выходы;

● для look & feel это часто оказывается более надёжной базой, потому что все части изображения формируются в рамках единой логики;

● при этом бюджет и сложность остаются в реалистичных рамках для коммерческих проектов — без немедленного перехода в high-end уровень Genlock/Framelock и синхрокарт.

Миф «один выход = вся мощность видеокарты»

Звучит логично, но на практике часто уводит в сторону.

Производительность видеокарты определяется не тем, сколько разъёмов занято, а тем, какую работу необходимо выполнить:

● общий объём пикселей (суммарное разрешение рабочей области),

● частота кадров,

● характер контента (видео, 3D, эффекты),

● композиция (compositing) и параметры вывода.

В архитектуре с видеосплиттером (видеостенным контроллером) это особенно наглядно: источник часто формирует один или несколько входных потоков высокого разрешения, а разбиение на тайлы выполняет видеосплиттер(контроллер). Поэтому узким местом обычно становится контент и пиксельная нагрузка, а не «количество занятых выходов».

Какие есть альтернативы — и когда они оправданы

Чтобы рекомендация выглядела профессионально, важно обозначить альтернативы. Они вполне рабочие — просто у них иная область оптимальности.

1) Прямое подключение от видеокарты (несколько выходов)

Такой подход может работать очень хорошо, особенно если оборудование стандартизировано, а настройка отлажена.

Плюсы

● меньше дополнительного «железа»,

● прямая управляемость каждым дисплеем.

Типичные последствия

● больше нюансов при настройке (тайминги, EDID, поведение портов, композиция в ОС),

● больше переменных в полевой эксплуатации, особенно при изменениях или смешанных ревизиях оборудования.

2) DisplayPort Daisy Chain / MST

В «мониторных» сценариях это может быть аккуратным способом экономить порты.

Плюсы

● экономия портов и упрощение кабельной схемы при подходящем оборудовании.

Типичные ограничения

● деление полосы пропускания и вопросы совместимости,

● для классических видеостенных топологий это часто не самый «железобетонный» стандарт.

3) High-end синхронизация (Genlock/Framelock)

Если есть жёсткие требования по синхронизации (broadcast, virtual production, синхронизация нескольких систем), это правильный класс решений.

Но для многих коммерческих видеостен это зачастую избыточно — и по стоимости, и по сложности внедрения.

Цена/эффективность: почему «предсказуемо» часто дешевле, чем «дёшево»

В коммерческой среде важна не только стоимость устройств, но и общая экономика проекта:

● сколько времени занимает ввод в эксплуатацию,

● насколько воспроизводима конфигурация,

● сколько усилий требует поддержка при изменениях,

● насколько стабильно система работает месяцами и годами.

Видеосплиттер (видеостенный контроллер) добавляет компонент в смету, но часто снижает интеграционные риски и эксплуатационные затраты. На практике «стабильная и предсказуемая архитектура» нередко оказывается выгоднее самой дешёвой спецификации, если иначе приходится регулярно платить временем специалистов на диагностике и донастройках.

Итог и рекомендация

Для многих коммерческих видеостен, где требуется убедительное look & feel при разумном бюджете, видеосплиттеры (видеостенные контроллеры) являются удачной «золотой серединой»: они практичны, предсказуемы в настройке и чаще всего обеспечивают очень достойный результат — без перехода в сложный и дорогой high-end уровень синхронизации.

При этом любая инсталляция — это отдельная экосистема из дисплеев, сигналов, кабельных трасс, контента и режимов работы. Поэтому в финале всегда уместна простая профессиональная рекомендация: целесообразно согласовать проектирование и настройку с проверенным аудио/видео-партнёром, чтобы разрешения, частоты, схема коммутации и состав оборудования наилучшим образом соответствовали конкретной задаче и давали оптимальный результат.
