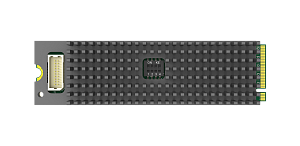

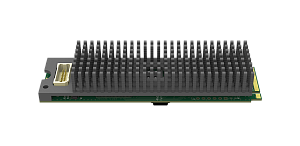

Magewell Eco Capture HDMI 4K M.2

Magewell

Одноканальная карта захвата 4K в формате M.2 для профессионального видео

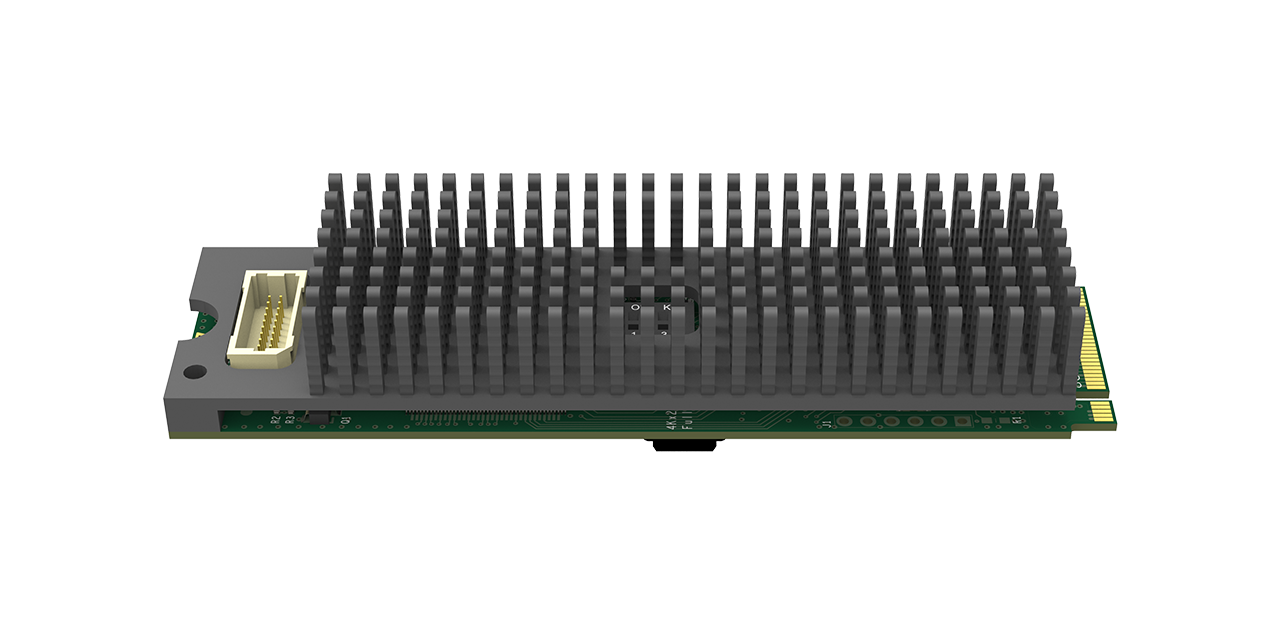

Magewell Eco Capture HDMI 4K M.2 — это высокопроизводительная карта захвата видео в сверхкомпактном формате M.2 2280, которая идеально подходит для систем, требующих захвата 4K-видео с HDMI-источников. Она обеспечивает захват видео с разрешением до 4096×2160, что делает её отличным выбором для профессиональных студий, медицинской визуализации и систем видеонаблюдения, где важна высокая детализация.

Ключевые возможности для ваших проектов:

• Захват 4K видео с HDMI-источников: Карта оснащена одним входом HDMI с поддержкой разрешения до 4096×2160 при 30 кадрах/с. Это позволяет подключать профессиональные камеры, компьютеры и другие устройства с HDMI-выходом для захвата видео высокого разрешения. Доступны две модификации с различными типами входных разъемов для оптимальной интеграции в вашу систему.
• Высокая производительность в компактном формате: Форм-фактор M.2 2280 Type M занимает минимум места в корпусе, но обеспечивает высокую пропускную способность благодаря интерфейсу PCIe Gen2 x4. Это делает карту идеальной для встраиваемых систем, портативных устройств и малогабаритных корпусов, где каждый миллиметр на счету.
• Профессиональная обработка видео: Встроенный видеопроцессор обеспечивает масштабирование, преобразование цветовых форматов, изменение частоты кадров и другие функции обработки. Карта поддерживает захват в форматах 8-бит 4:4:4, 4:2:2 и 4:2:0, что позволяет получать видео высокого качества для дальнейшего монтажа и вещания.
• Простая интеграция и масштабирование: Поставляется с драйверами и SDK (MWCapture) для Windows и Linux. Совместима с популярным ПО, таким как OBS, vMix, Wirecast, VLC. Поддерживается установка нескольких карт в одну систему — каждая идентифицируется по уникальному номеру с помощью переключателя на плате.
• Идеальное решение для: профессиональных студий видеозахвата, систем медицинской визуализации, высококачественного видеонаблюдения, производства контента и любых проектов, где требуется захват 4K-видео с HDMI-источников в компактном форм-факторе.

Запросить цену

Подробно
Комплектация

Технические характеристики

Параметр	Значение
Модель	Eco Capture HDMI 4K M.2 (SKU: 115200000 / 115240000)
Входные интерфейсы	JST SHD 20-Pin (115200000) / FPC 20-Pin (115240000) с поддержкой HDMI 1.4
Хост-интерфейс	M.2 2280 Type M (PCIe Gen2 x4)
Макс. разрешение	4096×2160
Макс. частота кадров	До 144 кадров/с (зависит от разрешения и пропускной способности PCIe)
Цветовая субдискретизация	RGB/YUV 4:4:4 8-бит (до 297 МГц), 10/12-бит (до 170 МГц); YUV 4:2:2 12-бит (до 297 МГц)
Аудио	До 8 каналов IEC60958/IEC61937 (через SDK)
Особенности HDMI	Поддержка пользовательского EDID, извлечение AVI/Audio/SPD/MS/VS/ACP/ISRC InfoFrames, 3D-режимов (SBS, Top-Bottom, Frame Packing), тайм-кода Sony/Canon DSLR
Форматы захвата (8-бит)	4:2:0 (NV12, I420, YV12), 4:2:2 (YUY2, YUYV, UYVY), 4:4:4 (V308, IYU2, V408, BGR24, BGR32)
Видеопроцессор	~360 Мп/с, 8-битная 4:4:4 обработка
Функции обработки	Масштабирование, устранение чересстрочности (Weave, Blend), преобразование цветовых форматов (RGB, YCbCr 601/709/2020), изменение частоты кадров
Синхронизация	Аппаратный генератор (100 нс), синхронизация нескольких карт через SDK
Поддерживаемые ОС	Windows 10/11/Server (x86 & x64), Linux (x86, x64, ARM) с ядром 2.6.35 и выше
SDK и API	MWCapture SDK: Windows (DirectShow, DirectKS), Linux (V4L2, ALSA)
Совместимое ПО	OBS, vMix, Wirecast, VLC, XSplit, VidBlaster и другие на базе DirectShow/V4L2

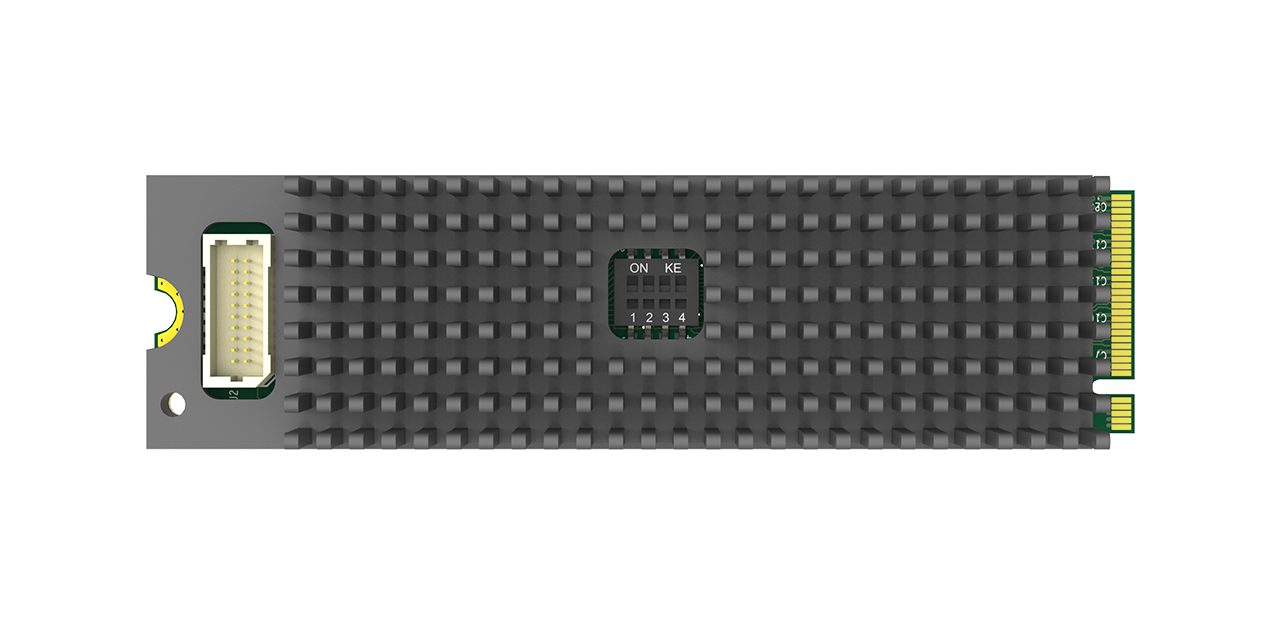

Установка нескольких карт	Поддерживается. DIP-переключатель на плате задаёт уникальный номер карты (0–F).
Обновление прошивки	Несколько карт одновременно, без выключения питания, автоматическое восстановление при сбое
Форм-фактор	M.2 2280 (22 × 80 мм)
Потребление	Макс. ток 3.3В: ~1.12 А. Макс. мощность: ~3.75 Вт.
Рабочая температура	от 0 до 40 °C
Температура хранения	от –20 до 70 °C
Относительная влажность	от 5% до 90% (без конденсации)

Комплектация

SKU	Компонент	Описание	Артикул
115240000	FPC to HDMI type A адаптер	Для подключения HDMI-источников к карте через FPC-разъём	90092
115240000	FPC ленточный кабель	Гибкий переходник для подключения к карте	ACC00091
115200000	SHD to HDMI type A адаптер	Адаптер для подключения HDMI-источников к карте через SHD-разъём	ACC00070
