Интеграция оборудования Ophit в систему визуализации умных операционных
В современных операционных требуется полная интеграция видео с несколькими источниками медицинской визуализации. Хирурги и медицинский персонал используют видео высокого разрешения (HDMI, DisplayPort и 12G-SDI) для диагностики, оперативного руководства операцией, записи, обучения и удаленной совместной работы. Задача состоит в том, чтобы передавать несжатые сигналы 4K/12G на большие расстояния без задержек, помех или ухудшения качества сигнала, сохраняя при этом гибкую и масштабируемую архитектуру системы.
Волоконно-оптические удлинители Ophit разработаны с учетом этих требований и были успешно внедрены в проектах интеграции операционных.
1. Передачи сигналов на большие расстояния
A. FTSM (оптоволоконный удлинитель 12G-SDI) подключает хирургические камеры и устройства визуализации к центральному устройству управления видеосигналом (IPS4000) и регистратору, обеспечивая передачу видео по оптоволокну без потерь.
B. FTHS (оптоволоконный удлинитель HDMI, который будет заменен на OWM-HM) передает сигналы HDMI в системы визуализации и камеры 4K.
2. Передача данных через DisplayPort с высоким разрешением
A. OMB-DP / OMP-DP (оптоволоконные удлинители DP) позволяют медицинским ПК или ноутбукам передавать сигналы DisplayPort по оптоволокну MPO на удаленные мониторы внутри и за пределами операционной.
3. Централизованное управление видео.
A. Все сигналы объединяются в систему управления видеосигналом (IPS4000), где расширители Ophit обеспечивают совместимость с несколькими форматами (HDMI, DP, SDI).
B. Система управления видеосигналом обеспечивает одновременное отображение на локальных сенсорных мониторах, записывающих устройствах и удаленных мониторах.
4. Настраиваемый вывод данных
A. Оптоволоконные удлинители Ophit обеспечивают передачу видео на медицинские мониторы в формате 4K UHD и 3D в операционных и наблюдательных залах.
B. Беспроводные решения могут дополнять оптоволоконную инфраструктуру, когда требуется установка на небольшом расстоянии без использования кабеля.
Передача на большие расстояния без потерь: Оптоволокно обеспечивает надежное качество видео без электромагнитных помех даже в сложных больничных инфраструктурах.
Гальваническая развязка для безопасности пациентов: Технология Ophittechnology обеспечивает полную электрическую изоляцию между устройствами, устраняя контуры заземления и сводя к минимуму риск поражения электрическим током в чувствительных медицинских помещениях.
Мультиинтерфейсная совместимость: Поддерживает HDMI, DisplayPort и 12G-SDI, что обеспечивает широкий спектр устройств для медицинской визуализации.
Масштабируемость: Оптоволоконная магистраль позволяет легко подключать дополнительные операционные или удаленные зоны просмотра.
Интеграция с рабочим процессом: Легко работает с PACS, серверами рабочих списков и медицинскими регистраторами.
Этот пример использования демонстрирует, как линейка оптоволоконных удлинителей Ophit может быть применена в операционной для создания полностью интегрированного видеорешения. Обеспечивая высококачественную передачу видео в режиме реального времени, Ophit помогает медицинским работникам добиться лучшей визуализации и эффективного рабочего процесса.
Волоконно-оптические удлинители Ophit разработаны с учетом этих требований и были успешно внедрены в проектах интеграции операционных.

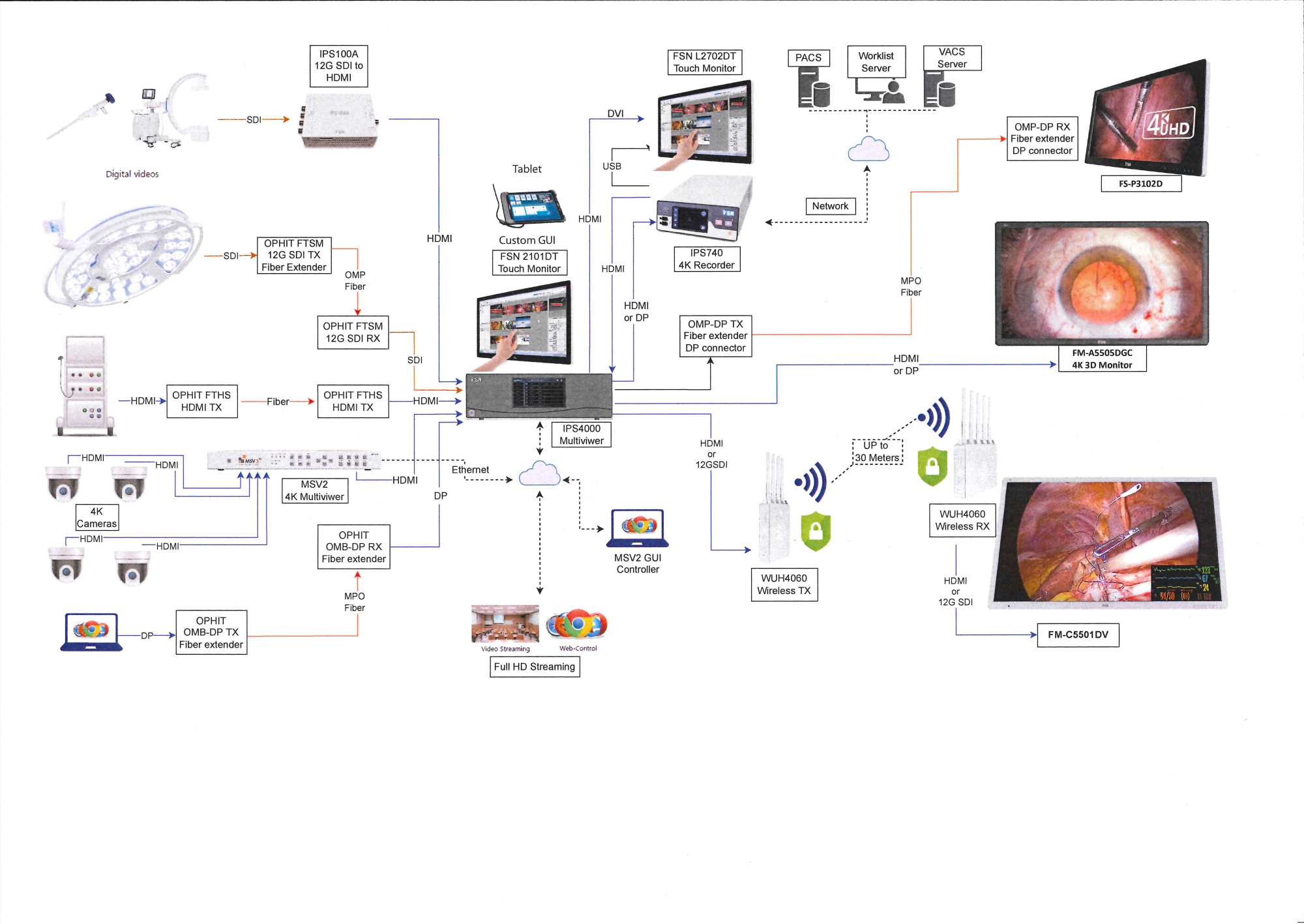

В приведенном примере продукция Ophit используется для:
1. Передачи сигналов на большие расстояния
A. FTSM (оптоволоконный удлинитель 12G-SDI) подключает хирургические камеры и устройства визуализации к центральному устройству управления видеосигналом (IPS4000) и регистратору, обеспечивая передачу видео по оптоволокну без потерь.
B. FTHS (оптоволоконный удлинитель HDMI, который будет заменен на OWM-HM) передает сигналы HDMI в системы визуализации и камеры 4K.
2. Передача данных через DisplayPort с высоким разрешением
A. OMB-DP / OMP-DP (оптоволоконные удлинители DP) позволяют медицинским ПК или ноутбукам передавать сигналы DisplayPort по оптоволокну MPO на удаленные мониторы внутри и за пределами операционной.
3. Централизованное управление видео.
A. Все сигналы объединяются в систему управления видеосигналом (IPS4000), где расширители Ophit обеспечивают совместимость с несколькими форматами (HDMI, DP, SDI).
B. Система управления видеосигналом обеспечивает одновременное отображение на локальных сенсорных мониторах, записывающих устройствах и удаленных мониторах.
4. Настраиваемый вывод данных
A. Оптоволоконные удлинители Ophit обеспечивают передачу видео на медицинские мониторы в формате 4K UHD и 3D в операционных и наблюдательных залах.
B. Беспроводные решения могут дополнять оптоволоконную инфраструктуру, когда требуется установка на небольшом расстоянии без использования кабеля.

Преимущества для операционной
Передача на большие расстояния без потерь: Оптоволокно обеспечивает надежное качество видео без электромагнитных помех даже в сложных больничных инфраструктурах.
Гальваническая развязка для безопасности пациентов: Технология Ophittechnology обеспечивает полную электрическую изоляцию между устройствами, устраняя контуры заземления и сводя к минимуму риск поражения электрическим током в чувствительных медицинских помещениях.
Мультиинтерфейсная совместимость: Поддерживает HDMI, DisplayPort и 12G-SDI, что обеспечивает широкий спектр устройств для медицинской визуализации.
Масштабируемость: Оптоволоконная магистраль позволяет легко подключать дополнительные операционные или удаленные зоны просмотра.
Интеграция с рабочим процессом: Легко работает с PACS, серверами рабочих списков и медицинскими регистраторами.
Этот пример использования демонстрирует, как линейка оптоволоконных удлинителей Ophit может быть применена в операционной для создания полностью интегрированного видеорешения. Обеспечивая высококачественную передачу видео в режиме реального времени, Ophit помогает медицинским работникам добиться лучшей визуализации и эффективного рабочего процесса.
