Использование ПО Dyna View от Science Image в киберспорте

Обзор проекта‌

Система прямых трансляций турнирного уровня — это профессиональное, стабильное и легко масштабируемое решение для трансляций киберспортивных мероприятий.

‌Требования к месту проведения

Система должна поддерживать профессиональное производство прямых трансляций за счет интеграции игровых экранов с 10 компьютеров игроков (в соответствии с требованиями турниров 5 на 5), видеотрансляций игроков в реальном времени, комментариев на месте проведения и аудио- и видеосигналов приглашенных аналитиков. Он должен обеспечивать высококачественный вывод сигнала с низкой задержкой как на светодиодные экраны на месте установки, так и на основные платформы онлайн-трансляции в режиме реального времени.

Проблемы на месте установки

• Передача сигнала для 21-канальных систем
• Трансляция, прием сигнала на светодиодных экранах и распределение
• Масштабируемость программного обеспечения для вещания

Философия проекта

 Учитывая необходимость одновременного захвата и обработки 21 канала сигналов 4K, традиционные многоканальные карты физического захвата данных сталкиваются с такими проблемами, как высокая стоимость, сложная инженерия, ограниченные расстояния передачи и плохая масштабируемость. Таким образом, в данном решении NDI используется в качестве основного технического подхода.

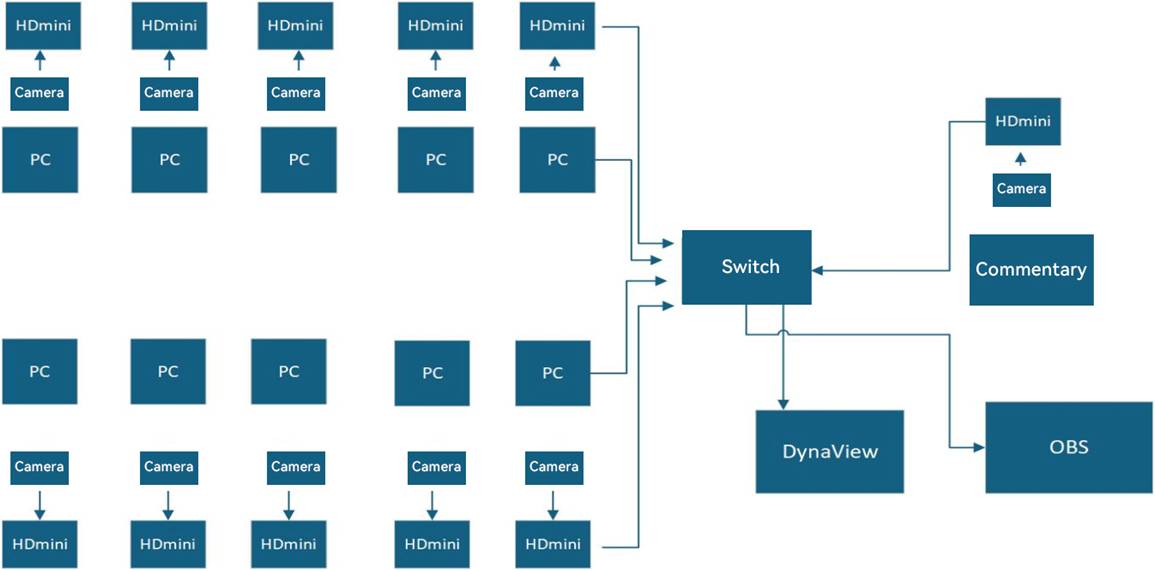

Топология потока системных сигналов

Источник сигнала (интерфейсный):

• Видеовход камеры в формате 4K преобразуется в Трансляция NDI через HD mini
• Программное обеспечение для захвата экрана на ПК преобразует содержимое экрана в поток NDI.

Передача сигналов (сеть):

Все потоки NDI передаются по выделенной высокопроизводительной локальной сети с автономными коммутаторами, поддерживающими питание по технологии PoE.

Обработка и производство сигналов (средний уровень):

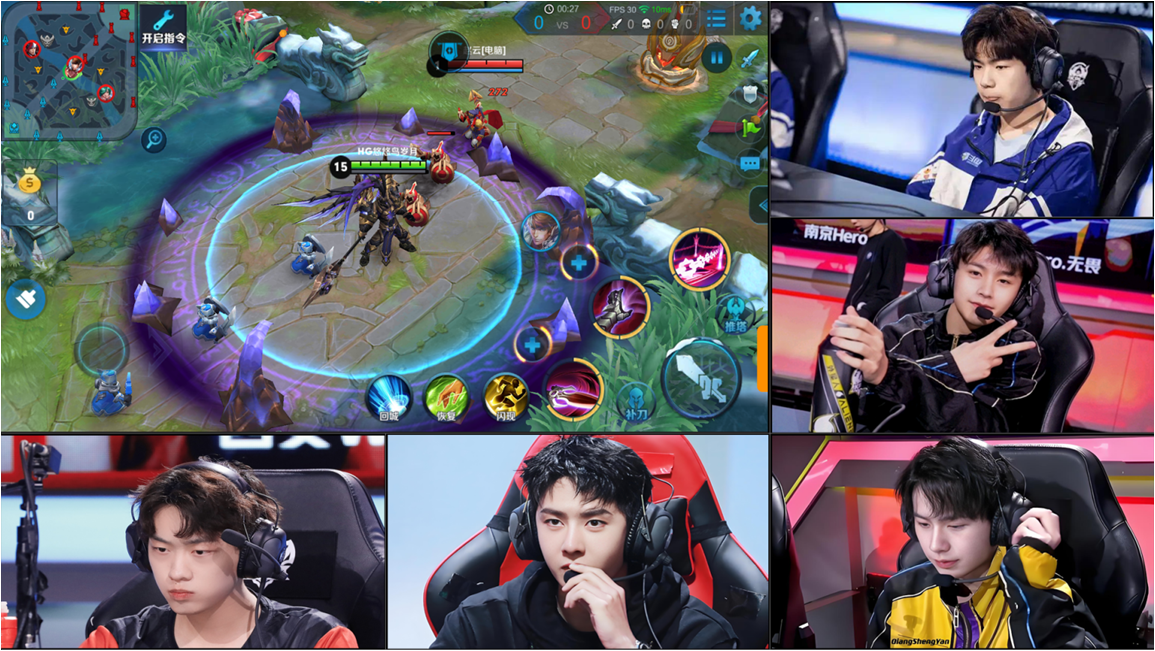

Команды делятся на команды A и B. Dyna View настроен для отображения нескольких макетов, а также вывода 2-канального мультивидового изображения Сигналы NDI с использованием программного обеспечения для захвата экрана. (В будущем DynaView добавит функцию вывода NDI с несколькими окнами.)
 b. Режиссер выбирает между макетами с несколькими окнами и источниками в реальном времени для переключения, наложения графики, микширования звука и других профессиональных производственных процессов. ‌Распределение сигналов (бэкенд):‌ Конечный программный сигнал (PGM), генерируемый хостом, имеет ‌два выхода‌ для двух отдельных потоков.

A-Road (внутренний видеовыход):‌
Вывод на локальный светодиодный экран через дополнительный интерфейс видеовыхода хоста.

B-Road (внешняя сетевая трансляция):‌
OBS транслирует полностью упакованный программный сигнал через выделенную интернет-линию на онлайн-платформы по протоколу ‌RTMP‌.
