Ophit UVC-S300

Ophit

Универсальный конвертер HDMI в DVI, VGA, S-Video и композитный сигнал для медицинских и профессиональных систем

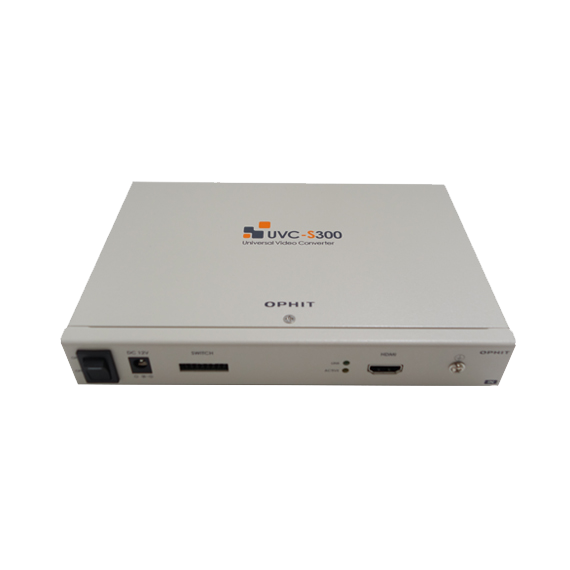

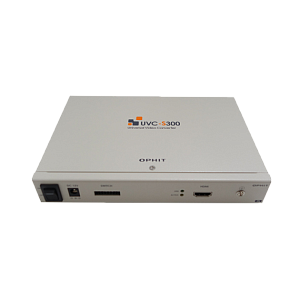

OPHIT UVC-S300 — это мощный многоформатный конвертер, специально разработанный для использования с медицинским оборудованием визуализации, таким как эндоскопы и УЗИ-аппараты. Он преобразует цифровой HDMI-сигнал в цифровой DVI и аналоговые сигналы (VGA, S-Video, композитный), позволяя интегрировать современные цифровые источники в существующую аналоговую инфраструктуру без замены дисплеев.

Ключевые возможности:

▹ Преобразование HDMI в 4 типа сигналов: Устройство принимает один вход HDMI и одновременно выдаёт сигналы на 5 выходных разъёмов: DVI, D-Sub (VGA), S-Video и композитный (BNC + RCA). Каждый тип выхода может работать одновременно.
▹ Автоматическое определение разрешения: Разрешение каждого выходного сигнала определяется на основе предварительно обнаруженного входного сигнала HDMI. Выходы DVI и D-Sub передают изображение без кадрирования (NO Crop), сохраняя исходные пропорции.
▹ Настраиваемое кадрирование для аналоговых выходов: Для S-Video и композитного выхода поддерживается функция кадрирования (Crop) с возможностью выбора предустановленных зон или произвольного позиционирования через управляющую систему.
▹ Гибкая настройка стандартов: Для S-Video и композитного выхода поддерживается выбор стандарта NTSC-M или PAL-BGHI с помощью DIP-переключателя. Композитный сигнал доступен одновременно на разъёмах BNC и RCA.
▹ Сертифицированная безопасность: Устройство сертифицировано по стандартам CB, CE, UL и FCC, что подтверждает его пригодность для использования в медицинских и других ответственных сферах.

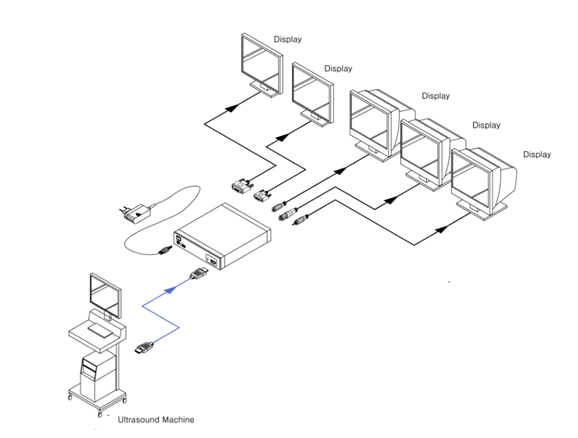

▹ Идеальное решение для: интеграции цифровых источников в аналоговые системы медицинской визуализации (эндоскопы, УЗИ), операционных залов и диагностических центров, а также для профессиональных AV-систем, где требуется одновременное преобразование HDMI в несколько форматов.

Официальный продукт и поддержка

Конвертер OPHIT UVC-S300 является официальным продуктом этого бренда и поставляется с полной технической поддержкой от EUCLID Distribution. Мы помогаем с подбором модели под вашу задачу и консультируем по интеграции.

По всем вопросам подбора и настройки обращайтесь к нашим специалистам.

Запросить цену

Подробно
Комплектация

Технические характеристики

Модель: UVC-S300

Разъёмы и интерфейсы OPHIT UVC-S300 — Universal Video Converter

Параметр	Значение
Модель	OPHIT UVC-S300 — Universal Video Converter
Тип устройства	Многоформатный конвертер HDMI → DVI / VGA / S-Video / Composite
Применение	Медицинское оборудование визуализации (эндоскопы, УЗИ), операционные и диагностические центры, профессиональные AV-системы
Входы / Выходы

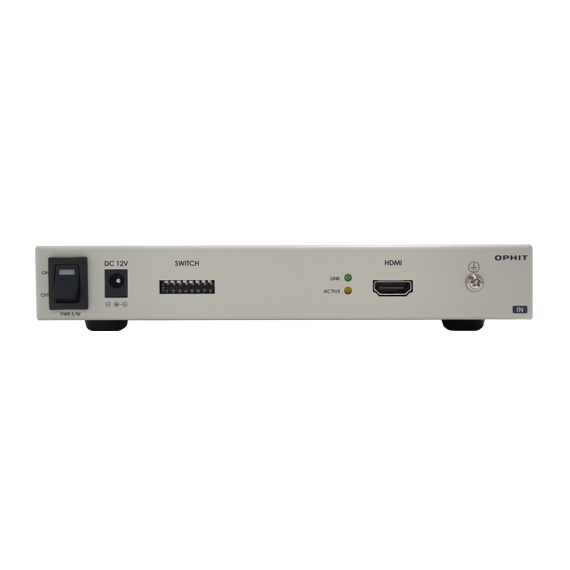

Входной разъём	1 × HDMI A type (Female)

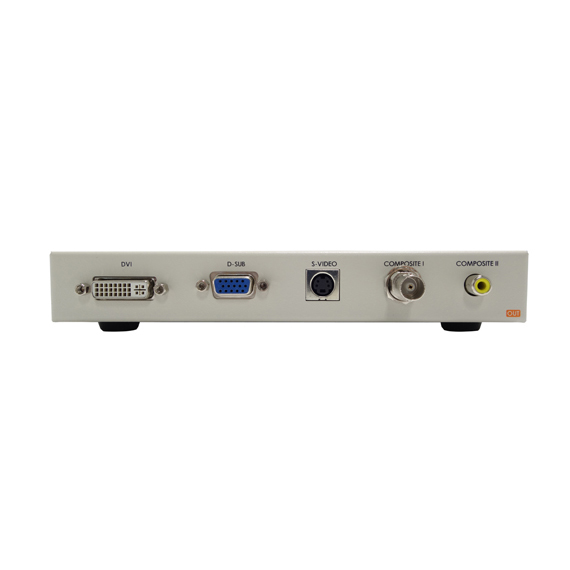

Выходные разъёмы	1 × 15-pin D-Sub (Female) — VGA 1 × DVI-I (Female) 1 × S-Video (Female) 1 × 75Ω BNC (Female) — Composite 1 × RCA (Female) — Composite
Одновременная работа	Все типы выходов могут работать одновременно
Видео
Pixel Clock	148.5 МГц (Single link)
Поддерживаемые разрешения — DVI-D и R&G Analog	XGA, SXGA, 1080p @ 50/60Hz
Поддерживаемые разрешения — Composite и S-Video	NTSC / PAL
Определение разрешения	Разрешение каждого выхода определяется на основе предварительно обнаруженного входного HDMI-сигнала
Кадрирование — DVI / D-Sub	NO Crop — вывод в исходных пропорциях без кадрирования
Кадрирование — S-Video / Composite	Настраиваемое кадрирование (Crop) с предустановленными зонами и произвольным позиционированием через управляющую систему
Настройка стандартов	NTSC-M или PAL-BGHI — выбор через DIP-переключатель
Управление и индикация
Управление	DIP-переключатель; управление через управляющую систему (для кадрирования)
Индикация	LED-индикаторы Power / ACT (обнаружение сигнала)
Сертификация
Стандарты	CB, CE, UL, FCC
Физические характеристики
Размеры (Ш × Г × В)	200 × 137 × 30 мм
Условия эксплуатации	Рабочая температура: 0 °C … +45 °C Температура хранения: −10 °C … +70 °C
Питание
Питание	100–240 В, выход DC 12 В / 2.5 А
Потребление	9 Вт

Модель

OPHIT UVC-S300 — Universal Video Converter

Тип устройства

Многоформатный конвертер HDMI → DVI / VGA / S-Video / Composite

Применение

Медицинское оборудование визуализации (эндоскопы, УЗИ), операционные и диагностические центры, профессиональные AV-системы

Входной разъём

1 × HDMI A type (Female)

Выходные разъёмы

1 × 15-pin D-Sub (Female) — VGA; 1 × DVI-I (Female); 1 × S-Video (Female); 1 × 75Ω BNC (Female) — Composite; 1 × RCA (Female) — Composite

Одновременная работа

Все типы выходов могут работать одновременно

Pixel Clock

148.5 МГц (Single link)

Поддерживаемые разрешения — DVI-D и R&G Analog

XGA, SXGA, 1080p @ 50/60Hz

Поддерживаемые разрешения — Composite и S-Video

NTSC / PAL

Определение разрешения

Разрешение каждого выхода определяется на основе предварительно обнаруженного входного HDMI-сигнала

Кадрирование — DVI / D-Sub

NO Crop — вывод в исходных пропорциях без кадрирования

Кадрирование — S-Video / Composite

Настраиваемое кадрирование (Crop) с предустановленными зонами и произвольным позиционированием через управляющую систему

Настройка стандартов

NTSC-M или PAL-BGHI — выбор через DIP-переключатель

Управление

DIP-переключатель; управление через управляющую систему (для кадрирования)

Индикация

LED-индикаторы Power / ACT (обнаружение сигнала)

Сертификация

CB, CE, UL, FCC

Размеры (Ш × Г × В)

200 × 137 × 30 мм

Условия эксплуатации

Рабочая температура: 0 °C … +45 °C; температура хранения: −10 °C … +70 °C

Питание

100–240 В, выход DC 12 В / 2.5 А

Потребление

9 Вт

Комплектация

Модель: UVC-S300

Компонент	Описание
Конвертер	OPHIT UVC-S300 — Universal Video Converter
Блок питания	Power Supply: 100–240 В, выход DC 12 В / 2.5 А
Кабель HDMI – HDMI	HDMI to HDMI cable, длина 1.0 м
Руководство пользователя	User’s manual

Документы

Спецификация UVC-S300 Размер: 12.7 Мб
