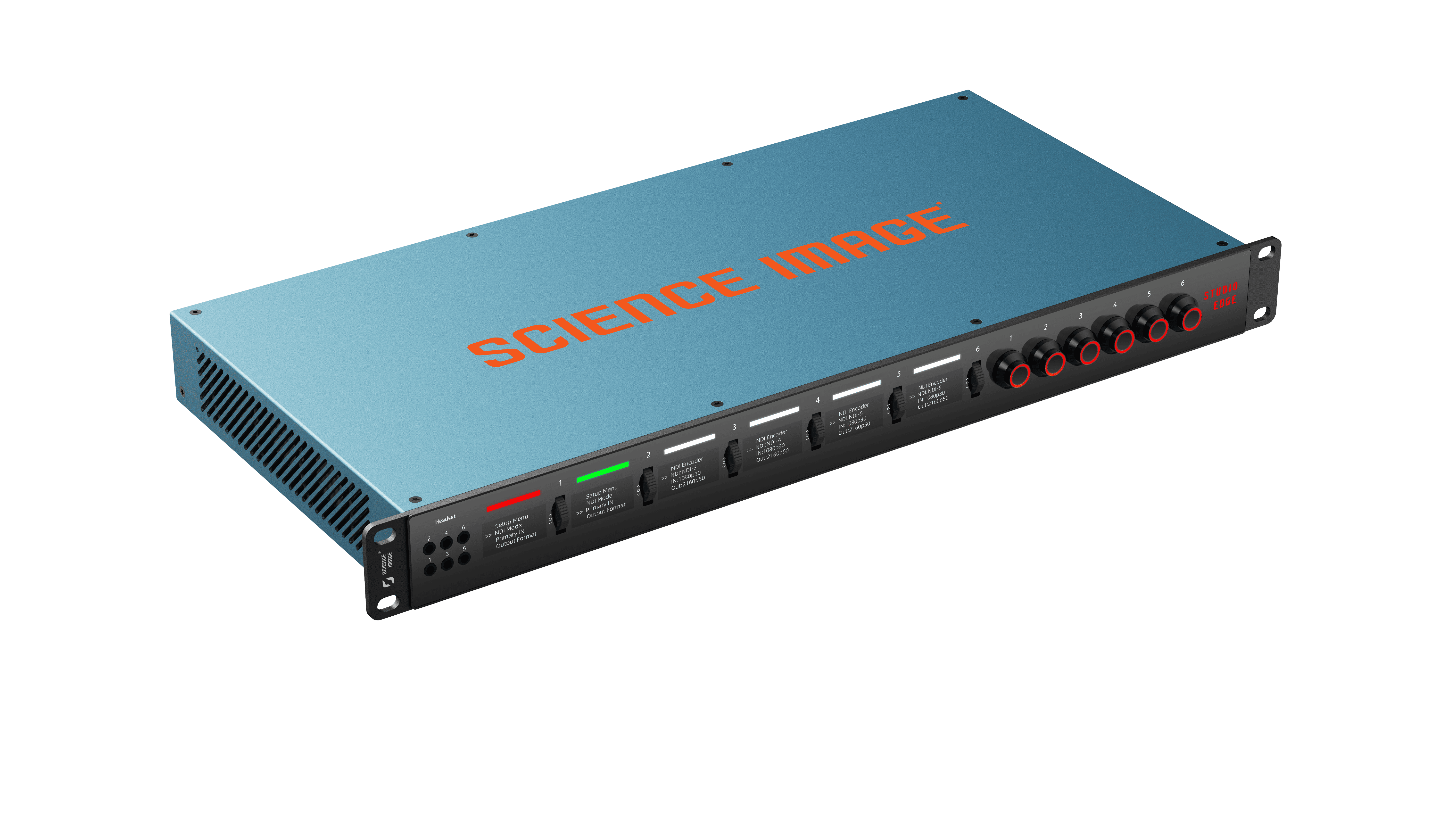

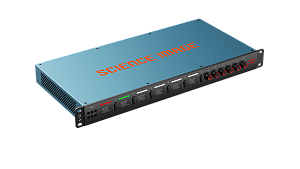

Science Image STUDIO EDGE

Science Image

Многоканальная NDI-платформа для обработки до 6 каналов 12G-SDI/HDMI 4K60 с резервированным питанием

Science Image STUDIO EDGE — это профессиональный аппаратный комплекс для конвертации сигналов 12G-SDI и HDMI в NDI, поддерживающий до 6 независимых каналов с разрешением до 4K60. Он обеспечивает двунаправленное кодирование/декодирование High-Bandwidth NDI, оснащён оптическим трансивером SMPTE для удалённой передачи сигнала, двумя резервируемыми блоками питания и встроенной поддержкой NDI Tally. Это идеальное решение для крупных многокамерных студий, трансляционных комплексов и распределённых производственных центров, где требуется надёжная и масштабируемая обработка нескольких NDI-потоков.

Ключевые возможности:

▹ До 6 каналов 4K60 конвертации SDI/HDMI → NDI: Устройство позволяет преобразовывать до шести независимых каналов 12G-SDI и HDMI 4K60 в высокополосный NDI-поток. Идеально для многокамерных студий, трансляционных комплексов и удалённого производства.
▹ Двунаправленный High-Bandwidth NDI энкодер/декодер: Обеспечивает одновременное кодирование и декодирование NDI-потоков с минимальной задержкой и поддержкой NDI Tally для профессионального вещания. Каждый канал может работать как в режиме передачи, так и приёма сигнала.
▹ Универсальное преобразование форматов: Поддерживает до 1681 вариантов преобразования форматов (up/down) с сохранением временных параметров, обеспечивая гибкость для работы в любых вещательных стандартах — от SD до 4K60.
▹ Надёжный оптический трансивер SMPTE для удалённой передачи 4K: Оптический трансивер, соответствующий стандартам SMPTE, обеспечивает передачу 12G-SDI/HDMI 4K-сигналов по оптоволокну на километровые расстояния без потери качества.
▹ Резервированное питание для бесперебойной работы: Два независимых источника питания (Redundant AC Power) гарантируют непрерывную работу в критически важных трансляциях. В случае сбоя одного блока питания, устройство автоматически переключается на резервный. Встроенная поддержка NDI Tally и полный контроль над аудиопотоками (embedding/de-embedding).
▹ Идеальное решение для: крупных многокамерных студий, трансляционных комплексов, стадионов, концертных площадок и распределённых производственных центров, где требуется надёжная и масштабируемая обработка нескольких NDI-потоков 4K.

Запросить цену

Подробно

Технические характеристики Science Image STUDIO EDGE

PN: STUDIO EDGE

Параметр	Значение
Общая информация
Модели	2-канальная, 4-канальная, 6-канальная
Форм-фактор	1U для монтажа в стойку (482×188×44.5 мм)
Материал	Алюминий
Вес	2CH: 1.80 кг / 4CH: 2.20 кг / 6CH: 2.60 кг

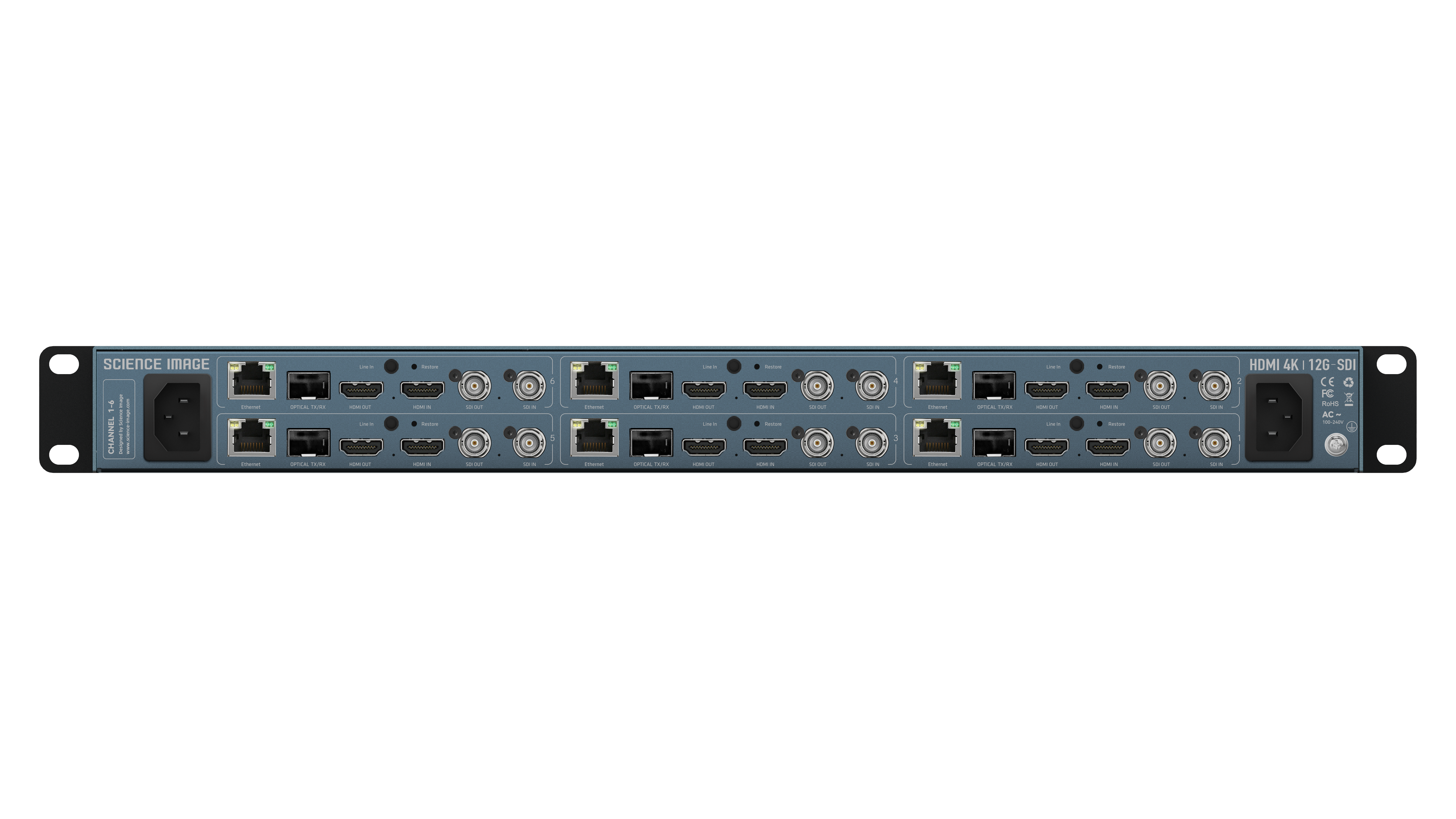

Интерфейсы (на каждый канал)
SDI видео вход	1 × 3G/6G/12G-SDI (адаптивный)
SDI видео выход	1 × 3G/6G/12G-SDI (адаптивный)
HDMI видео вход	1 × HDMI 2.0 Type A (до 4K60p)
HDMI видео выход	1 × HDMI 2.0 Type A (до 4K60p)
Оптоволокно	1 × 12G-SDI оптический вход/выход
Ethernet	1 × RJ45 Gigabit (PoE)
Аудио вход (LINE IN)	1 × 3.5 мм (встраивание аудио)
Аудио выход (Headset)	1 × 3.5 мм (мониторинг аудио)
Кнопка восстановления	1 × Restore (сброс настроек)
Видеоформаты
HD (SDI/HDMI)	720p, 1080i, 1080p, 2K (до 60fps)
4K (SDI/HDMI)	4Kp, 2160p (до 60fps)
Спецификация SDI	SMPTE 259M, 292M, 296M, 372M, 424M, 425M, 2081-1, 2081-10, 2082-1, 2082-10
Субдискретизация SDI	4:2:2
Цветовое пространство SDI	REC 709, BT2020
Цветовое пространство HDMI	REC 709
Субдискретизация HDMI	YUV 4:2:2, RGB 4:4:4
Аудио (SDI)	48 кГц
Кодирование и декодирование NDI
Кодирование	FULL NDI, HD/1.5G-SDI → 4K60/12G-SDI
Декодирование	FULL NDI, HD → UHDp60 (SDI/HDMI выход)
Преобразование	Up/down/cross-конверсия на каждый канал

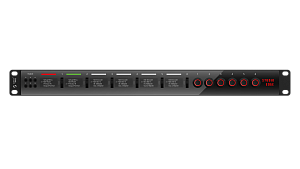

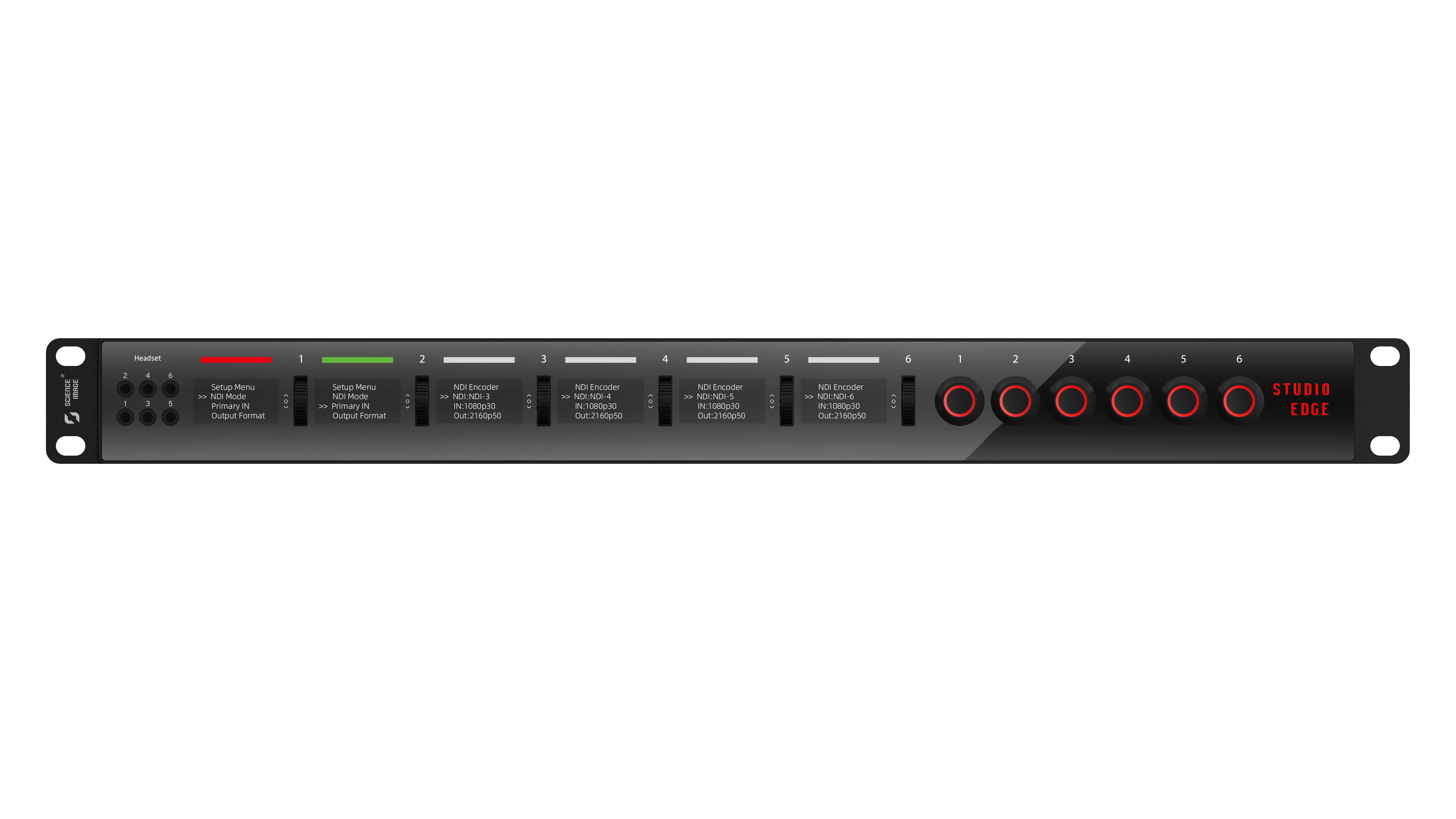

Управление и индикация
Дисплей	1.3" OLED (статус каждого канала)
Tally	PVW (зелёный), PGM (красный)
Управление	Энкодер (колесо), Web-интерфейс
Сетевые протоколы	TCP (multi/single), UDP, RUDP
Поддерживаемое ПО	TriCaster, vMix, OBS, Wirecast, Streamstar, Skype, Zoom, XSplit, Watchout
Питание
Тип	AC 100–250 В (с резервированием)
Особенности	Независимый выключатель на каждый канал, поддержка PoE
Рабочая среда и гарантия
Рабочая температура	от 0 до 40 °C
Температура хранения	от –20 до 60 °C
Относительная влажность	от 0% до 90% (без конденсации)
Гарантия	1 год (ограниченная)

Модели

2-канальная, 4-канальная, 6-канальная

Форм-фактор

1U для монтажа в стойку (482×188×44.5 мм)

Материал

Алюминий

Вес

2CH: 1.80 кг / 4CH: 2.20 кг / 6CH: 2.60 кг

SDI видео вход (на канал)

1 × 3G/6G/12G-SDI (адаптивный)

SDI видео выход (на канал)

1 × 3G/6G/12G-SDI (адаптивный)

HDMI видео вход (на канал)

1 × HDMI 2.0 Type A (до 4K60p)

HDMI видео выход (на канал)

1 × HDMI 2.0 Type A (до 4K60p)

Оптоволокно (на канал)

1 × 12G-SDI оптический вход/выход

Ethernet (на канал)

1 × RJ45 Gigabit (PoE)

Аудио вход LINE IN (на канал)

1 × 3.5 мм (встраивание аудио)

Аудио выход Headset (на канал)

1 × 3.5 мм (мониторинг аудио)

Кнопка восстановления (на канал)

1 × Restore (сброс настроек)

HD видеоформаты (SDI/HDMI)

720p, 1080i, 1080p, 2K (до 60fps)

4K видеоформаты (SDI/HDMI)

4Kp, 2160p (до 60fps)

Спецификация SDI

SMPTE 259M, 292M, 296M, 372M, 424M, 425M, 2081-1, 2081-10, 2082-1, 2082-10

Субдискретизация SDI

4:2:2

Цветовое пространство SDI

REC 709, BT2020

Цветовое пространство HDMI

REC 709

Субдискретизация HDMI

YUV 4:2:2, RGB 4:4:4

Аудио (SDI)

48 кГц

NDI кодирование (на канал)

FULL NDI, HD/1.5G-SDI → 4K60/12G-SDI

NDI декодирование (на канал)

FULL NDI, HD → UHDp60 (SDI/HDMI выход)

Преобразование (на канал)

Up/down/cross-конверсия

Дисплей

1.3" OLED (статус каждого канала)

Tally

PVW (зелёный), PGM (красный)

Управление

Энкодер (колесо), Web-интерфейс

Сетевые протоколы

TCP (multi/single), UDP, RUDP

Поддерживаемое ПО

TriCaster, vMix, OBS, Wirecast, Streamstar, Skype, Zoom, XSplit, Watchout

Питание

AC 100–250 В (с резервированием), независимый выключатель на каждый канал, PoE

Рабочая температура

от 0 до 40 °C

Температура хранения

от –20 до 60 °C

Относительная влажность

от 0% до 90% (без конденсации)

Гарантия

1 год (ограниченная)

Документы

STUDIO-EDGE Размер: 2.2 Мб
