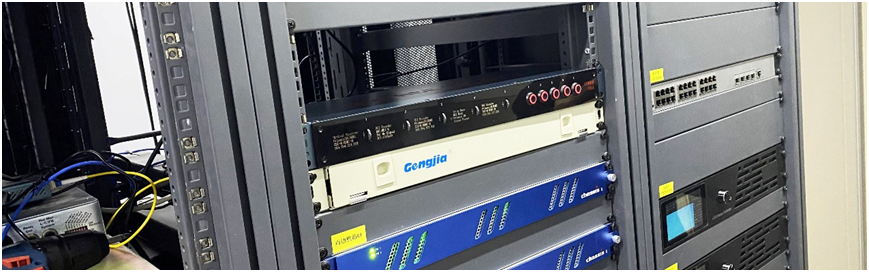

Studio Edge в студии Национального медиа-центра

China News Service: Studio Edge связал студии HD и 4K на разных этажах

В декабре 2023 года многофункциональный кодек-конвертер Studio Edge от Science Image для монтажа в стойку был официально введён в эксплуатацию в мультимедийной студии China News Service, национального медиа-учреждения. Преимущества Studio Edge — высокая степень интеграции, высокая стабильность, гибкость и простота в эксплуатации — были признаны и высоко оценены разработчиками и интеграторами приложения. Устройство идеально реализует аудио- и видеосвязь между несколькими студиями, диспетчерскими, конференц-залами, компьютерными залами и другими системами производства мультимедиа на разных этажах.

Студийная система China News Service

Являясь национальным институтом новостей, China News Service располагает рядом передовых студийных систем с комплексными функциями, которые могут обеспечить стабильную и эффективную работу в соответствии с разнообразными требованиями к производству крупных прямых трансляций и небольших ток-шоу.

Требования к проекту China News Service

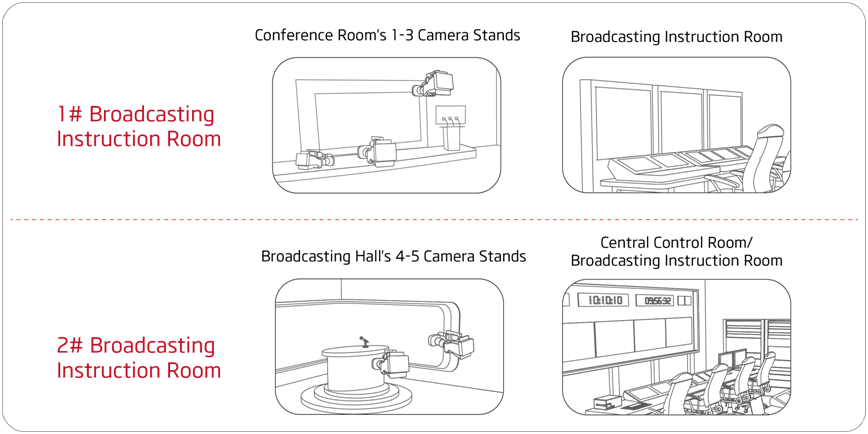

Несмотря на наличие продвинутой студийной системы, China News Service по-прежнему уделяет большое внимание модернизации и преобразованию студийной системы для адаптации к новым производственным потребностям. В этом проекте информационного агентства в основном задействованы две студийные системы — Studio 1 и Studio 2. Эти две студии расположены на разных этажах. Studio 1 — это производственная система на базе HD с конференц-залами и режиссёрскими студиями. Studio 2 — это система на базе 4K со студийным залом и центральным пультом управления. Задача состоит в том, чтобы обеспечить взаимосвязь аудио- и видеосигналов между двумя студийными системами для обеспечения эффективной и скоординированной подготовки новостей.

План строительства

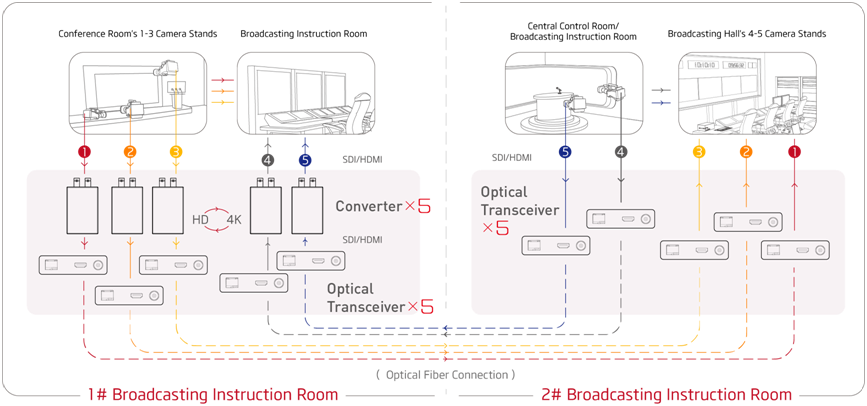

Традиционный метод построения требует 5 устройств для преобразования формата между HD и 4K, а также 10 оптических приемопередатчиков для формирования 5 каналов оптических систем передачи/приёма. Когда 1# studio передаёт сигнал в 2# studio, требуется конвертер для преобразования HD-сигнала в 4K-сигнал. А за передачу сигнала в 2# studio будет отвечать пара оптических приемопередатчиков. Когда 2# studio передаёт сигнал в 1# studio, пара оптических приемопередатчиков отправляет сигнал в конвертер, который преобразует сигнал 4K в HD-сигнал и передаёт преобразованный сигнал в 1# studio. Этому методу строительства мешают сложная проводка, высокая стоимость и трудности с последующей модернизацией и реконструкцией.

Это и есть преимущество Studio Edge.

В проекте China News Service были использованы два комплекта Studio Edge как 5-канального многофункционального кодека/конвертера для монтажа в стойку. Два устройства Studio Edge не только обеспечили стабильную техническую поддержку проекта, но и выполнили функциональную интеграцию преобразования SDI/HDMI, перекрёстного преобразования с повышением уровня, оптической передачи/приёма и кодирования/декодирования NDI для каждого канала, гарантируя таким образом эффективную обработку и передачу AV-сигналов.

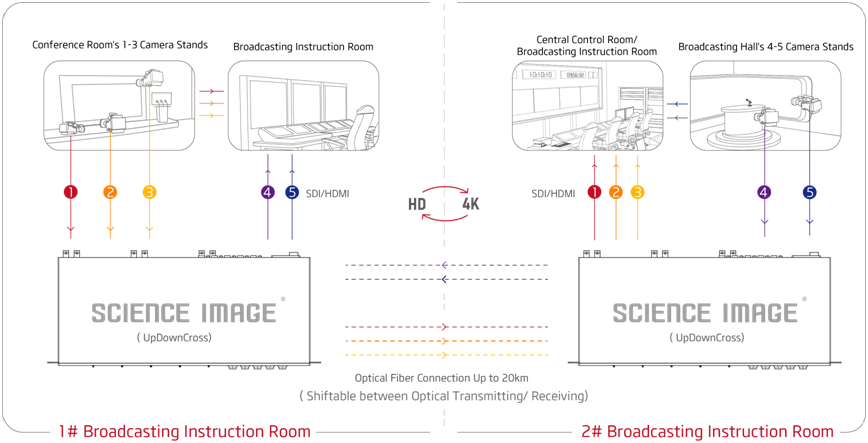

План строительства с пересечением этажей и большими расстояниями

В конференц-зале студии 1# было установлено 3 камеры. Сигналы, генерируемые этими камерами, передавались в Studio Edge по SDI-кабелю. На основе своей технологии преобразования частоты Studio Edge преобразовала сигнал формата HD в высококачественный сигнал формата 4K. При помощи функции оптического приемопередатчика произошла передача сигнала на другой Studio Edge в 2# studio. Когда Studio Edge в студии 2# получал оптический сигнал, он преобразовывал оптический сигнал в SDI и передавал SDI-сигнал в центральную диспетчерскую для дальнейшего создания программы.

С другой стороны, сигналы, генерируемые двумя стойками для камер в студийном зале 2# studio, также передавались на Studio Edge в 2# studio по SDI-кабелю. Studio Edge преобразовал сигнал формата 4K в сигнал формата HD и передал преобразованный сигнал в Studio Edge в 1# studio по оптоволокну. После того как Studio Edge в 1# studio получил эти оптические сигналы, он преобразовал их в SDI-сигналы для использования в 1# broadcasting instruction room.

Превосходные характеристики

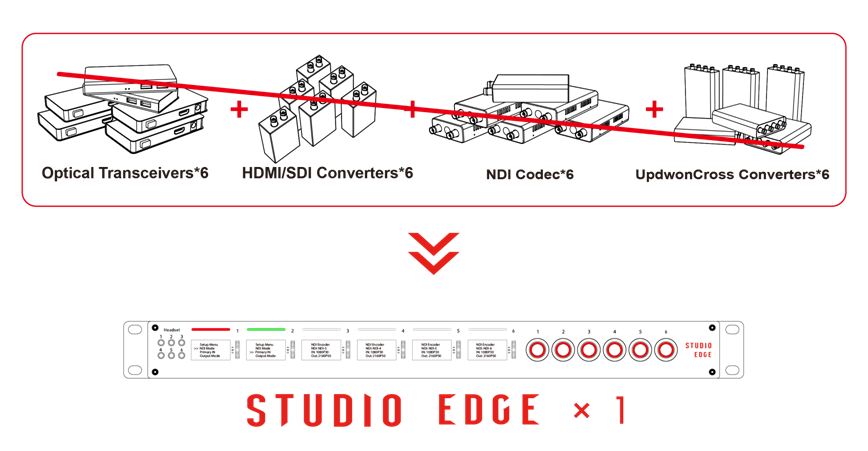

Два комплекта Studio Edge с 5 каналами соответственно способны заменить 5 обновлённых перекрёстных преобразователей и 10 оптических трансиверов в традиционном исполнении. Очевидно, что по сравнению с традиционным методом строительства проект, реализованный на Studio Edge, отличается малым весом, существенным снижением затрат и высоким качеством передачи сигнала. Это инновационное решение, несомненно, отвечает требованиям современных студий к эффективности, экономичности и высокому качеству.
